Erfolgt keine weitere Aktion mit dem „Dreh-Druck-
Knopf", springt das Programm nach 3 Sekunden drü-
cken automatisch auf den Navigationsbildschirm zu-
rück.
Nach weiteren 7 Sekunden ohne Aktion springt das
Programm automatisch auf den Standardbildschirm
zurück.
fehlermeldungen
Kommt es zu einer Störung der Anlage, erscheint im
Bildschirm eine entsprechende Fehlermeldung.
Seite 25, Fehlerdiagnose / Fehlermeldungen,
und Seite 27, Quittieren einer Störung
D r ü c k e n (7 Sekunden lang) =
Fehlermeldung
Neustart der Wärmepumpenanlage
(= manuelles reset).
sprache der BIldschIrmanzeIge
Sie können festlegen, in welcher Sprache Menüs und
Texte im Bildschirm anzeigt werden sollen.
Abschnitt „Sprache der Bildschirmanzeige aus-
wählen" in der Betriebsanleitung für den Fach-
handwerker.
menüanzeIge
Die Menüstruktur ist so aufgebaut, dass Menüpunkte,
welche für die Anlage bzw. den Maschinentyp nicht rele-
vant sind, ausgeblendet werden. Das bedeutet, dass die
Anzeige am regler von den Darstellungen in dieser Be-
triebsanleitung abweichen können.
IBn-assIstent
Die Steuerung ist mit einem Inbetriebnahmeassistenten
ausgestattet. Dieser führt Sie bei der Erstinbetriebnah-
me durch die wichtigsten Einstellungen der regelung. Im
Hauptmenü blinkt das Symbol „GO". Durch klicken auf
dieses Symbol wird der Inbetriebnahmeassistent gestar-
tet. Nach Abschluss der Erstinbetriebnahme verschwin-
det dieses Symbol. Nähere Hinweise zum Inbetriebnah-
meassistenten entnehmen Sie den zugehörigen Teilen
dieser Betriebsanleitung.
8

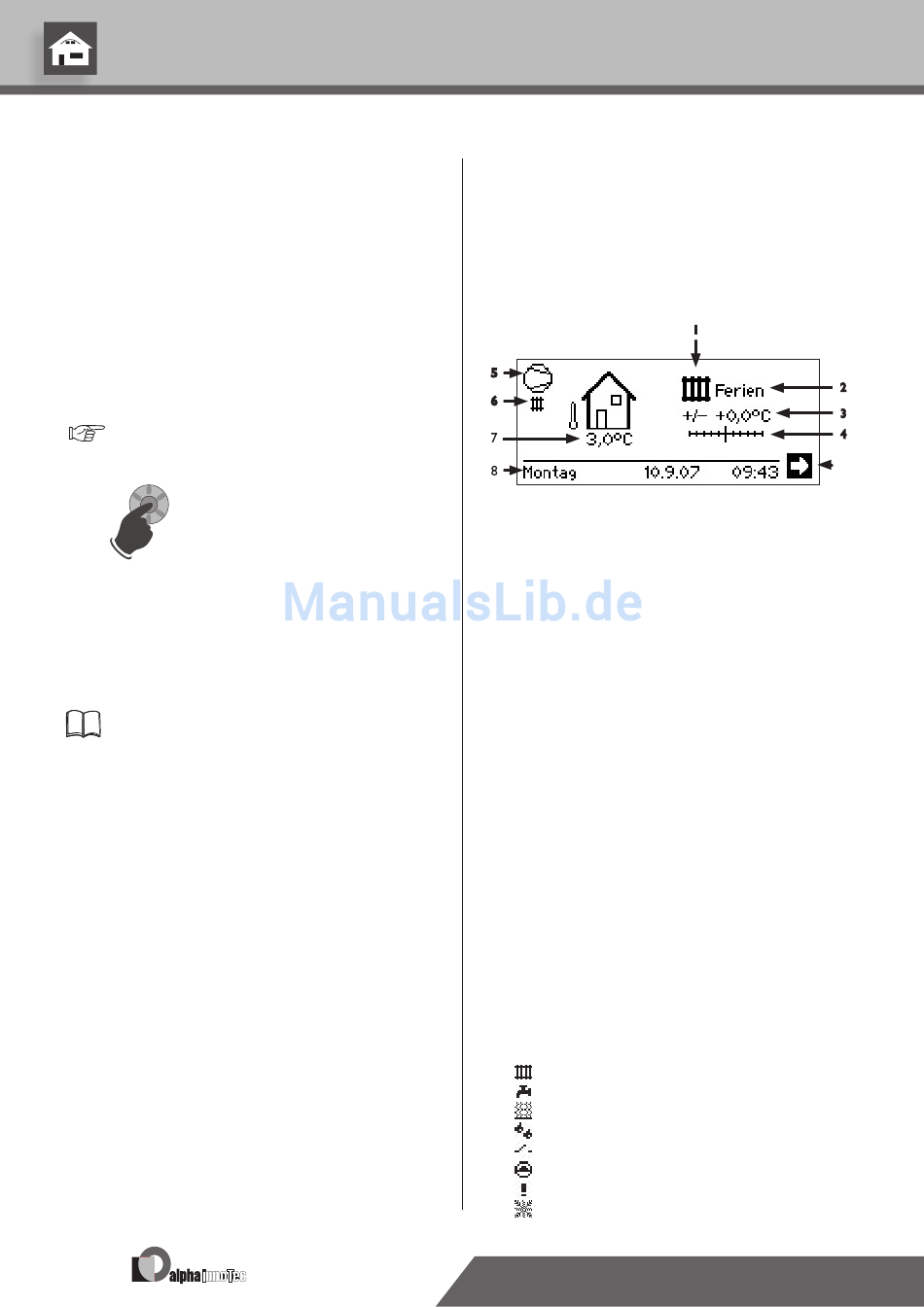

Der Standardbildschirm
Der Standardbildschirm (= Standard-Menü) dient zur
schnellen Information über die ausgewählte Betriebsart
der Heizung. Zudem können Sie hier schnell und bequem
Grundeinstellungen der Heizfunktion einstellen.
1 Symbol für Programmbereich „heizung"
quittieren
und
2 aktuelle Betriebsart der heizung
3 Digitale Temperaturanzeige
4 Temperaturskala
5 Verdichter
6 aktueller Betriebszustand
Technische Änderungen vorbehalten.
DE830522/190121
„Heizung"
Das Symbol für die Heizung zeigt an, dass die ne-
benstehenden Anzeigen und Einstellmöglichkeiten
allein für die Heizung relevant sind. Durch Druck
auf dieses Symbol können Sie jedoch zwischen den
verschiedenen Bereitungsarten der Wärmepum-
pe umschalten. So können auch z.B. Symbole für
die Brauchwarmwasserbereitung, Kühlung oder die
Schwimmbadbereitung angezeigt werden. Abhän-
gig von Ihrer Heizungsanlage und den daran ange-
schlossenen Verbrauchern.
Auto(matik), Ferien, ZWE, Aus oder Party.
Zeigt, wieweit die gewünschte Heizwasser-rück-
lauftemperatur von jener der eingestellten Heizkur-
ve abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °c
Zeigt grafisch, wieweit die gewünschte Heizwas-
ser-rücklauftemperatur von jener der eingestellten
Heizkurve abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °c
Das Verdichter-Symbol dreht sich solange der Ver-
dichter läuft.
Heizung
Warmwasser
Ausheizprogram
Abtau
EVU
Pumpenvorlauf (nur SW und WW)
Fehler
Kühlung
© Alpha-InnoTec GmbH
