schnelles Verändern der heIzwasser-rück-
lauftemperatur
Sie wollen von der programmierten Heizkurve abwei-
chen und die Heizwasser-rücklauftemperatur erhöhen
(absenken) ?
„Dreh-Druck-Knopf" drehen, bis das Plus-Minus-
Zeichen (+/-) dunkel hinterlegt ist ...
„Dreh-Druck-Knopf" einmal drücken...
Die Heizwasser-rücklauftemperatur kann jetzt in
0,5 K Schritten erhöht (abgesenkt) werden.
hinWeiS.
Temperaturskala (4) und Temperatur-
anzeige (3) zeigen vorgenommene Ände-
rungen grafisch und digital an. referenz
des nullpunktes von Temperaturskala und
Temperaturanzeige ist die eingestellte
heizkurve.
wechsel zum naVIgatIonsBIldschIrm
Navigationspfeil
ansteuern und durch Drücken des
„Dreh-Druck-Knopfs" auswählen.
hinWeiS.
im ausgangs- und ruhezustand des Stan-
dardbildschirms ist automatisch der navi-
gationspfeil angesteuert, also dunkel hin-
terlegt.
10

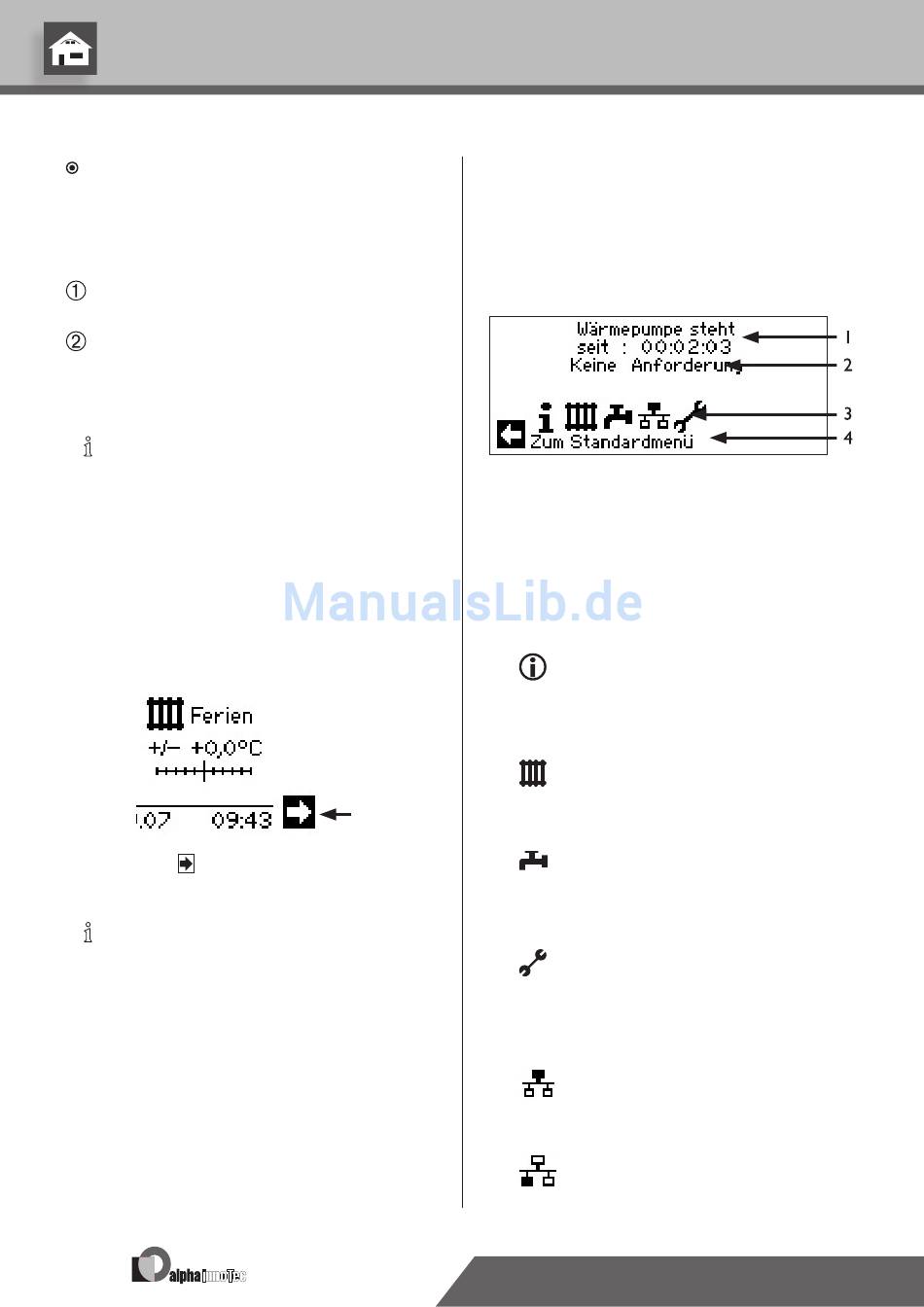

Der navigationsbildschirm
Der Navigationsbildschirm gibt eine übersicht über die
verschiedenen Programmbereiche des Heizungs- und
Wärmepumpenreglers.
BasIsanzeIge
1 aktueller Betriebszustand der Wärmepum-
pe mit Zeitangabe
2 ursache des aktuellen Betriebszustands oder
Störungsmeldung
3 Symbole der Programmbereiche des hei-
zungs- und Wärmepumpenreglers
Standardsymbole, die immer angezeigt werden,
sind:
Symbol für Programmbereich „Information
und Schnelleinstellung"
Betriebsinformationen und Bedienung der
Anlage durch Nutzer/-innen
Für alle Bediener freigegeben
Symbol für Programmbereich „Heizung"
Programmbereich zur Einstellung aller Para-
meter für Heiz- und Mischkreis
Nur für Fachpersonal
Symbol für Programmbereich „Brauchwarm-
wasser"
Programmbereich zur Einstellung aller Para-
meter für Brauchwarmwasserbereitung
Nur für Fachpersonal
Symbol für Programmbereich „Service"
Programmbereich zur Einstellung grundle-
gender Systemparameter
Nur für autorisiertes Servicepersonal
In Teilen passwortgeschützter Bereich
Symbol für Programmbereich „Parallelschal-
tung Master". Verbindung bis zu 4 Wärme-
pumpen miteinander.
Nur für Fachpersonal.
Symbol für Programmbereich „Parallelschal-
tung Slave". Nur für Fachpersonal.
4 information zum angesteuerten Symbol.
Technische Änderungen vorbehalten.
DE830522/190121
© Alpha-InnoTec GmbH
