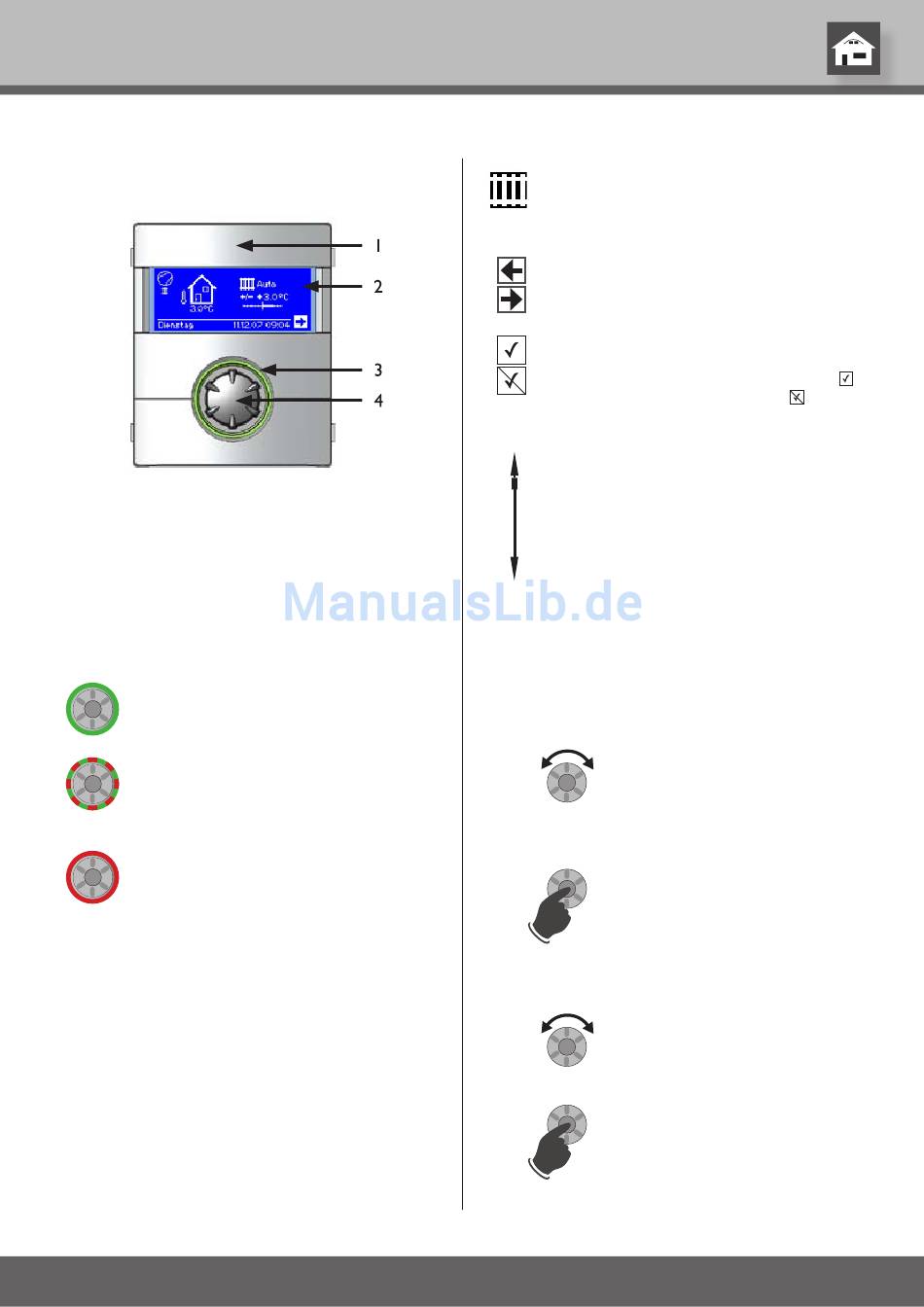

Das Bedienteil
1 USB-Schnittstelle
(Stecker befindet sich
hinter der Klappe)
2 Bildschirm
3 Statusanzeige
4 „Dreh-Druck-Knopf"
statusanzeIge
ring um den Drehknopf leuchtet grün =
Anlage läuft ordnungsgemäss
ring um den Drehknopf blinkt grün/rot =
ring um den Drehknopf leuchtet rot =
BIldschIrm
Im Bildschirm des Bedienteils werden Betriebsinforma-
tionen, Funktionen und Einstellmöglichkeiten des Hei-
zungs- und Wärmepumpenreglers und der Wärmepum-
penanlage sowie Fehlermeldungen angezeigt.
Im Normalfall ist der Bildschirm unbeleuchtet. Wird der
„Dreh-Druck-Knopf" benutzt, schaltet sich die Bild-
schirmbeleuchtung ein. Sie schaltet sich automatisch ab,
wenn der „Dreh-Druck-Knopf" länger als 10 Minuten
nicht betätigt wird.
Technische Änderungen vorbehalten.
DE830522/190121
selbstrücksetzende
Betriebsunterbrechung
Störung
© Alpha-InnoTec GmbH
D u n k e l h i n t e r l e g t (invertiert) =
Symbol oder Menüfeld ist angesteuert.
Durch Ansteuern und Auswählen des Navigati-
onspfeils gelangen Sie von einer Menüebene in
die Nächst-Höhere oder -Tiefere.
Einige Menüs erfordern, dass vorgenommene
Einstellungen gespeichert werden. Dies ge-
schieht durch Ansteuern und Auswählen von
Durch Ansteuern und Auswählen von
vorgenommene Einstellungen widerrufen.
Hat ein Menü mehr Einträge als der Bildschirm
anzeigen kann, erscheint am linken Bildschirm-
rand ein Scrollbalken. Er zeigt, an welcher Po-
sition im Menü Sie sich befinden. Ist kein Sym-
bol oder Menüfeld ausgewählt, können Sie durch
Drehen des „Dreh-Druck-Knopfs" nach rechts
die Bildschirmanzeige nach unten „rollen" (=
scrollen). Dadurch werden weitere Menüein-
träge angezeigt. Mit einer Drehung nach links
scrollen Sie die Bildschirmanzeige wieder nach
oben.
„dreh-druck-knopf"
D r e h e n =
Symbol für eine gewünschte Pro-
grammebene oder Menüfeld ansteu-
ern oder Bildschirmanzeige nach
unten (oder oben) „rollen".
D r ü c k e n (kurz) =
Angesteuertes Symbol auswählen
(= Wechsel zur entsprechenden Pro-
grammebene) oder angesteuertes
Menüfeld für die Eingabe von Daten
und Werten freischalten.
D r e h e n =
Im freigeschalteten Menüfeld Daten
und Werte einstellen.
D r ü c k e n (kurz) =
Eingabe von Daten und Werten in
einem Menüfeld beenden.
.
werden
