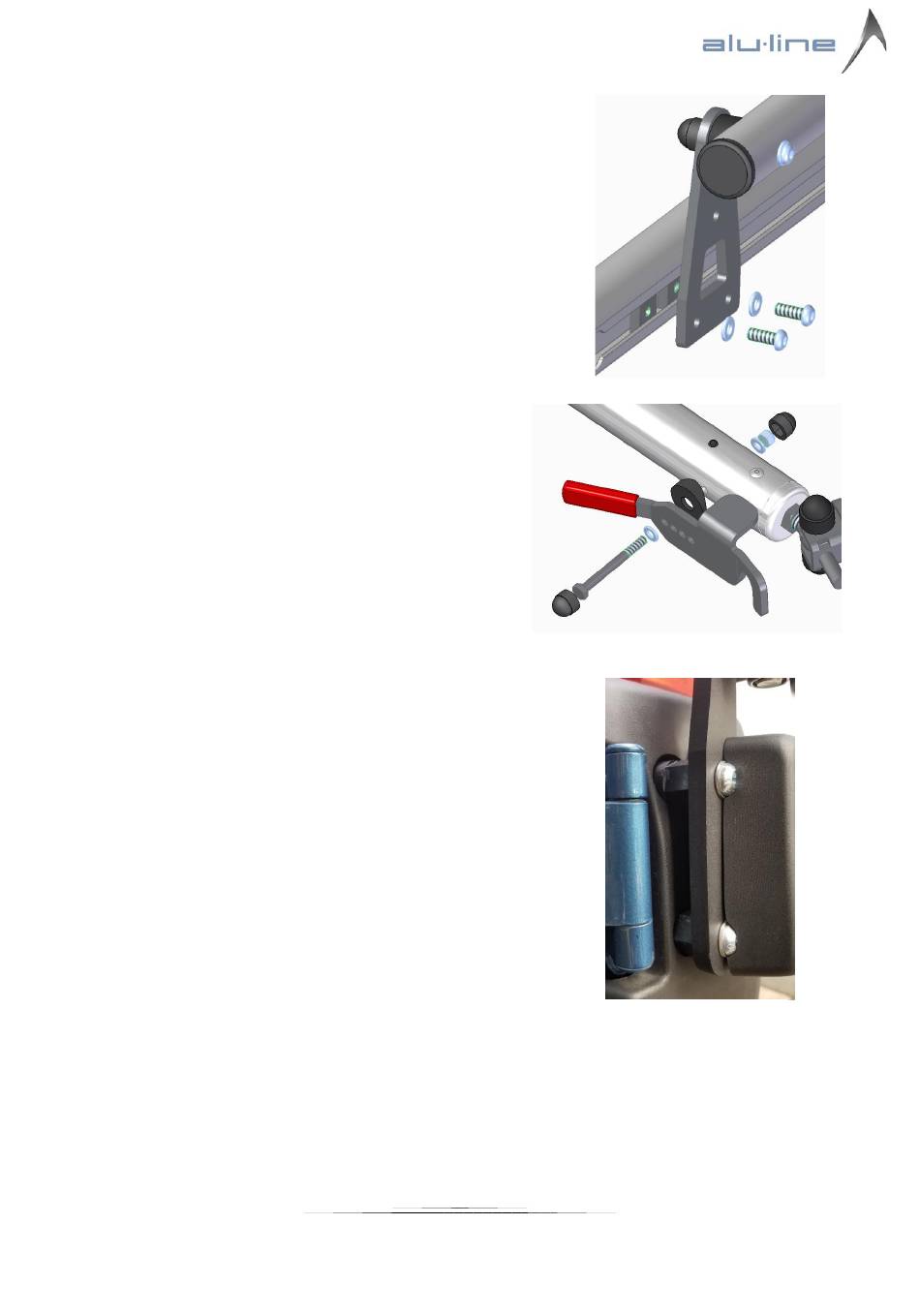

EuroCarry Adventure Rack Montageanleitung Seite 5

Das Rohr (9) für die Befestigungskrallen (10 + 11 + 12 +
13) wird am oberen Querträger mithilfe von
Linsenkopfschrauben M6x16, Unterlegscheiben und
Nutensteinen, die in die Nut des Querträgers geschoben
werden, montiert (Abb. 7). An diesem Rohr können dann
die Befestigungskrallen befestigt werden (siehe Titelbild
der Anleitung). Je nach Montage des Auslegers und
Querträgers muss das Rohr (9) für die Befestigungskrallen
(10 + 11 + 12 + 13) von den Blechen abmontiert und im
unteren Loch der Bleche montiert werden.
Abbildung 7
Mit der Schwenkbegrenzung (6) kann der Fahrradträger
im aufgeklappten Zustand an der Halterung (3) arretiert
werden. So können die Hecktüren des Transporters
geöffnet werden und bleiben auf unebenem Gelände
geöffnet. Beim Zuklappen des Trägers muss unbedingt
darauf geachtet werden, dass der Schwenkhebel nicht
eingerastet ist (Das Bild zeigt den Träger im zugeklappten
Zustand)!
Der Schwenkbegrenzungshebel wird mit der
Abbildung 8
Sechskantschraube M6x60 wie auf Abbildung 8 montiert.
Um das richtige Loch zu wählen, muss der Träger soweit
wie möglich aufgeklappt werden. Dabei muss aber darauf
geachtet werden, dass kein Schaden am Auto oder (durch
zu starkes Ziehen) am Träger entsteht.
Nach der Montage der unteren Halter (4 + 5) können die
Original-Gummipuffer durch das Zuschneiden gemäß
Abbildung 9 wieder montiert werden.
Beim Öffnen der Hecktüren muss das Mitschwingen des
Fahrradträgers unbedingt beachtet werden! Anderenfalls
kann es zu Kollisionen an der eigenen Fahrzeugseite oder
Abbildung 9
mit anderen Verkehrsteilnehmern kommen.
Um Diebstahl vorzubeugen, empfehlen wir die Befestigungskrallen bei Nichtgebrauch abzumontieren
und sicher zu verstauen. Ebenfalls muss darauf geachtet werden, dass sie während der Fahrt nicht über
das Fahrzeugdach hinausragen.
