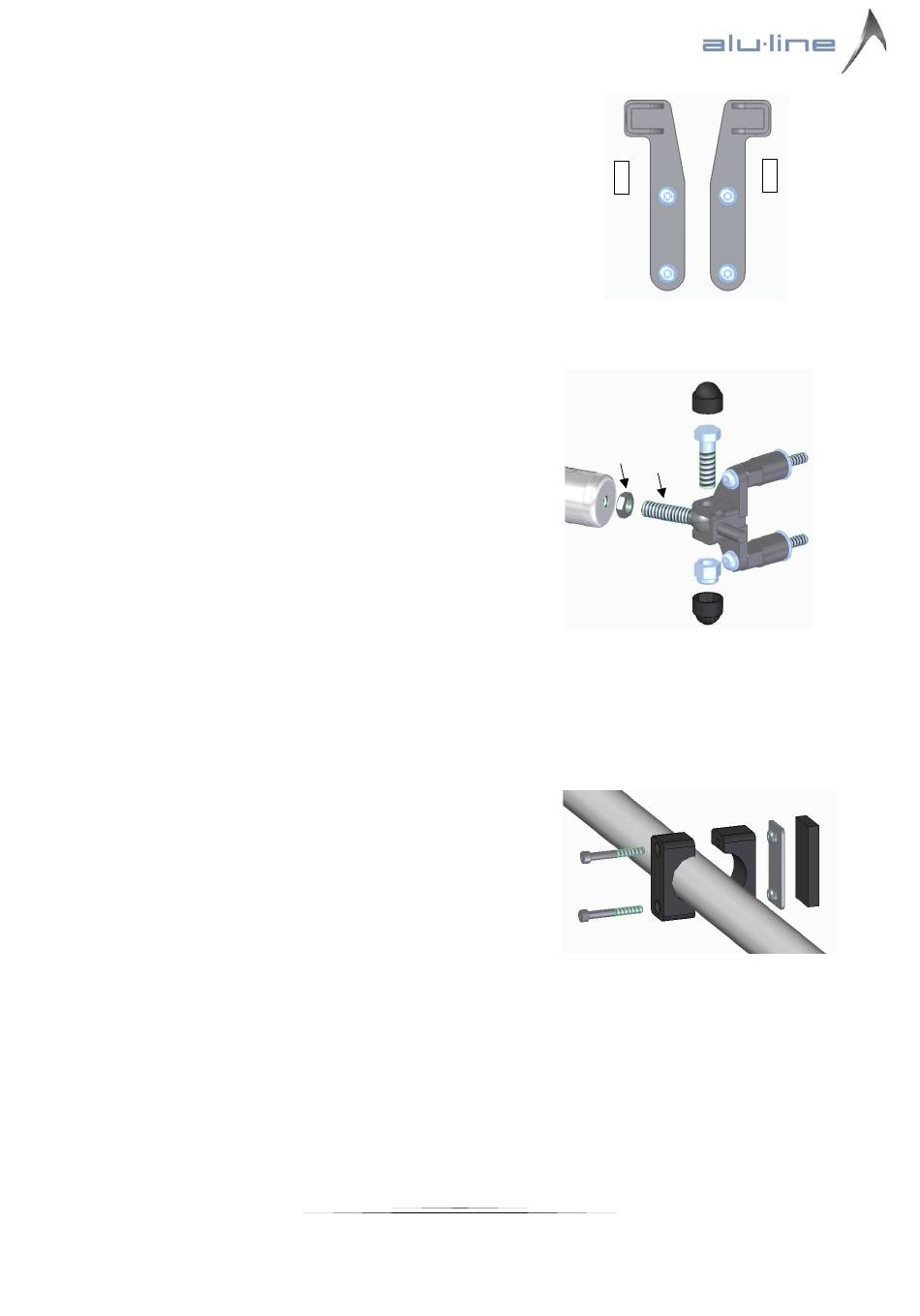

EuroCarry Adventure Rack Montageanleitung Seite 4

Nun kann die Montage der Sonderschrauben sowie der
unteren Halterungen (4 + 5) (Abb. 4) wie bereits oben
beschrieben erfolgen.
Auf der Beifahrerseite werden zwei Augenschrauben
und flache Sechskantmuttern
Fahrradträger gedreht (Pfeile in Abb. 5). Diese Muttern
werden später zum Kontern und Sichern der
Augenschrauben benötigt (Mindest-Einschraubtiefe der
Augenschraube in den Fahrradträger = 20mm). Dann
kann der Fahrradträger mit Hilfe der montierten
Augenschrauben, Sechskantschrauben M12x40 und
Sechskantmuttern M12 an die ans Fahrzeug montierte
Halterungen befestigt werden (Abb. 5).
Nachdem der Fahrradträger auf der Beifahrerseite mit
den Halterungen fest verschraubt wurde, kann er an die
Fahrzeugrückwand geklappt werden. Jetzt müssen auch
auf der Fahrerseite die Augenschrauben mit flacher
Sechskantmutter M12
geschraubt und der gewünschte Abstand zu den
Scharnieren eingestellt werden. Achten Sie auf die
mittige/symmetrische Ausrichtung des Trägers zum
Fahrzeug! Sichern Sie den Träger auf der Fahrerseite mit
zwei Sicherungssplinten. Anschließend können die
Halterungen (2 + 3 + 4 + 5) nochmal etwas ausgerichtet
und dann die Linsenkopfschrauben M8x25 mit
15 +0,15Nm festgezogen werden.
Zum Schutz vor Kollision
Fahrradträger kann ein zusätzlicher Anschlag (7) am
fahrzeug-näheren Querrohr mit zwei Zylinderschrauben
M6x50 montiert werden (Abb. 6).
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de
M12 auf den
auf den Fahrradträger
zwischen Tür und
4
5
4
Abbildung 4
Abbildung 5
Abbildung 6
