Der Anschluss von Sicherheitsmagnetschaltern an die Aus-
werteschaltung MIRO SAFE+ Switch H L 24 ist nur bei Ein-
haltung der Anforderungen der Norm EN 60947-5-3 zulässig.
Folgende Mindestanforderungen bezüglich der technischen
Daten müssen erfüllt werden:
– Schaltleistung: min. 240 mW
– Schaltspannung: min. 24 VDC
– Schaltstrom: min. 10 mA
Beim Anschluss von Sensoren mit LED im Ansteuerkreis
(Schutzkreis) ist darauf zu achten, dass folgende Bemes-
sungsbetriebsspannung eingehalten wird:
– 24 VDC mit einer max. Toleranz von –5%/+20%
– 24 VAC mit einer max. Toleranz von –5%/+10%
Insbesondere bei Reihenschaltungen von Sensoren mit ei-
nem Spannungsabfall im Ansteuerkreis, z.B. hervorgerufenen
durch LED's, kann es ansonsten zu Verfügbarkeitsproblemen
kommen.
+24V +24V S11 S21
nQS
QS
S12 S22 S12 S22
Abb. 13 Abb. 14
6
MIRO_SAFE+_Switch_H_L_24_de.indd 6
S11 S21
nQS nQS
QS QS
S12 S22
Abb. 15
MIRO SAFE+ Switch H L 24
Artikel-Nr. 3000-33113-3020012

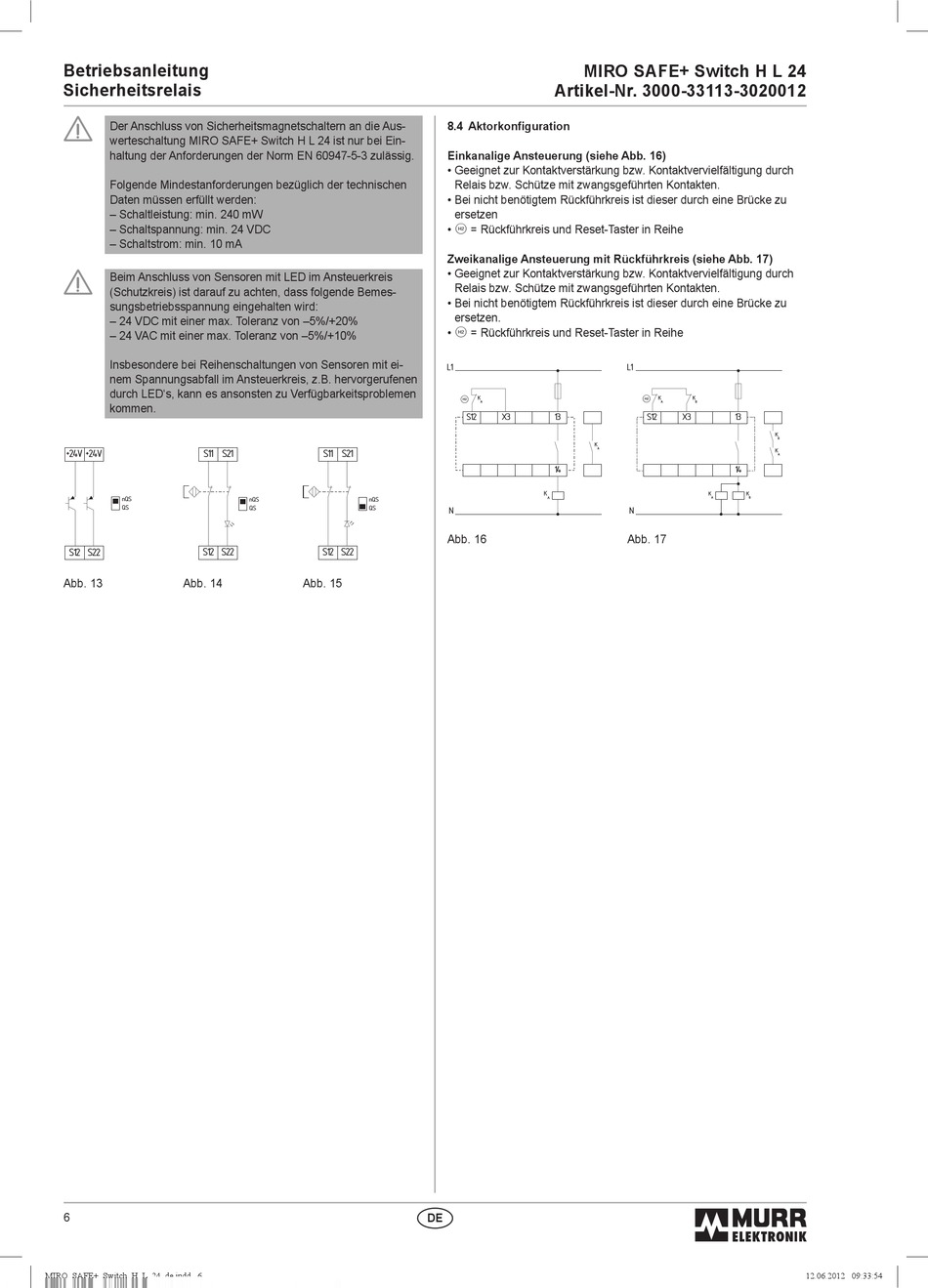

8.4 Aktorkonfiguration

Einkanalige Ansteuerung (siehe Abb. 16)
• Geeignet zur Kontaktverstärkung bzw. Kontaktvervielfältigung durch
Relais bzw. Schütze mit zwangsgeführten Kontakten.
• Bei nicht benötigtem Rückführkreis ist dieser durch eine Brücke zu
ersetzen
• = Rückführkreis und Reset-Taster in Reihe
S
Zweikanalige Ansteuerung mit Rückführkreis (siehe Abb. 17)
• Geeignet zur Kontaktverstärkung bzw. Kontaktvervielfältigung durch
Relais bzw. Schütze mit zwangsgeführten Kontakten.
• Bei nicht benötigtem Rückführkreis ist dieser durch eine Brücke zu
ersetzen.
• = Rückführkreis und Reset-Taster in Reihe
S
L1
K
S
A
S12 X3 13
K
A
14
K
A
N
Abb. 16
DE
L1
K K
S
A B
S12 X3 13
K
B
K
A
14
K K
A B
N
Abb. 17
