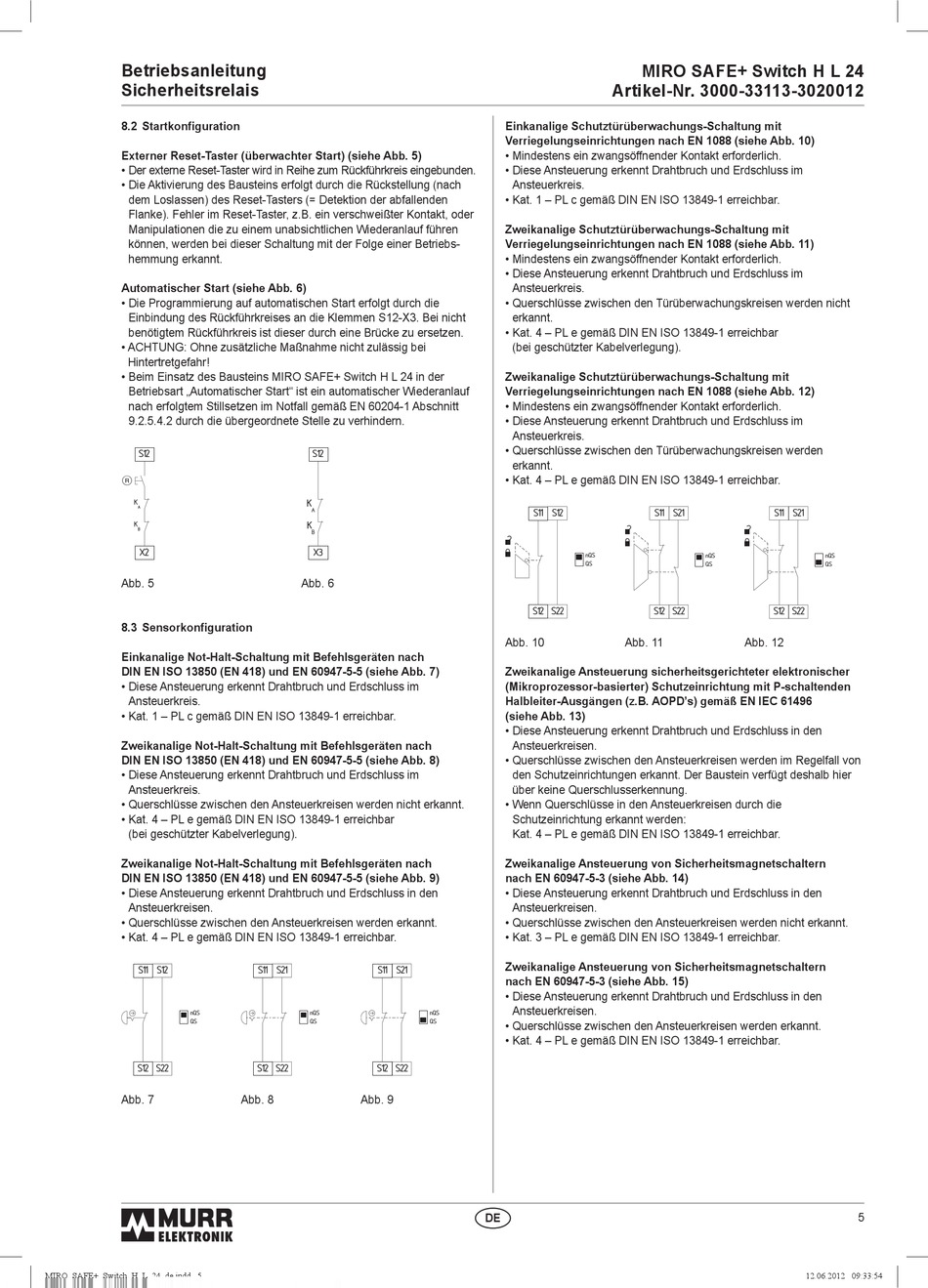

Betriebsanleitung
Sicherheitsrelais

8.2 Startkonfiguration

Externer Reset-Taster (überwachter Start) (siehe Abb. 5)
• Der externe Reset-Taster wird in Reihe zum Rückführkreis eingebunden.
• Die Aktivierung des Bausteins erfolgt durch die Rückstellung (nach
dem Loslassen) des Reset-Tasters (= Detektion der abfallenden
Flanke). Fehler im Reset-Taster, z.B. ein verschweißter Kontakt, oder
Manipulationen die zu einem unabsichtlichen Wiederanlauf führen
können, werden bei dieser Schaltung mit der Folge einer Betriebs-
hemmung erkannt.
Automatischer Start (siehe Abb. 6)
• Die Programmierung auf automatischen Start erfolgt durch die
Einbindung des Rückführkreises an die Klemmen S12-X3. Bei nicht
benötigtem Rückführkreis ist dieser durch eine Brücke zu ersetzen.
• ACHTUNG: Ohne zusätzliche Maßnahme nicht zulässig bei
Hintertretgefahr!
• Beim Einsatz des Bausteins MIRO SAFE+ Switch H L 24 in der
Betriebsart „Automatischer Start" ist ein automatischer Wiederanlauf
nach erfolgtem Stillsetzen im Notfall gemäß EN 60204-1 Abschnitt
9.2.5.4.2 durch die übergeordnete Stelle zu verhindern.
S12
J
K
A
K
B
X2
Abb. 5

8.3 Sensorkonfiguration

Einkanalige Not-Halt-Schaltung mit Befehlsgeräten nach
DIN EN ISO 13850 (EN 418) und EN 60947-5-5 (siehe Abb. 7)
• Diese Ansteuerung erkennt Drahtbruch und Erdschluss im
Ansteuerkreis.
• Kat. 1 – PL c gemäß DIN EN ISO 13849-1 erreichbar.
Zweikanalige Not-Halt-Schaltung mit Befehlsgeräten nach
DIN EN ISO 13850 (EN 418) und EN 60947-5-5 (siehe Abb. 8)
• Diese Ansteuerung erkennt Drahtbruch und Erdschluss im
Ansteuerkreis.
• Querschlüsse zwischen den Ansteuerkreisen werden nicht erkannt.
• Kat. 4 – PL e gemäß DIN EN ISO 13849-1 erreichbar
(bei geschützter Kabelverlegung).
Zweikanalige Not-Halt-Schaltung mit Befehlsgeräten nach
DIN EN ISO 13850 (EN 418) und EN 60947-5-5 (siehe Abb. 9)
• Diese Ansteuerung erkennt Drahtbruch und Erdschluss in den
Ansteuerkreisen.
• Querschlüsse zwischen den Ansteuerkreisen werden erkannt.
• Kat. 4 – PL e gemäß DIN EN ISO 13849-1 erreichbar.
S11 S12
nQS
QS
S12 S22
Abb. 7
MIRO_SAFE+_Switch_H_L_24_de.indd 5
S12
K
A
K
B
X3
Abb. 6
S11 S21 S11 S21
nQS
QS
S12 S22 S12 S22
Abb. 8 Abb. 9
Einkanalige Schutztürüberwachungs-Schaltung mit
Verriegelungseinrichtungen nach EN 1088 (siehe Abb. 10)
• Mindestens ein zwangsöffnender Kontakt erforderlich.
• Diese Ansteuerung erkennt Drahtbruch und Erdschluss im
Ansteuerkreis.
• Kat. 1 – PL c gemäß DIN EN ISO 13849-1 erreichbar.
Zweikanalige Schutztürüberwachungs-Schaltung mit
Verriegelungseinrichtungen nach EN 1088 (siehe Abb. 11)
• Mindestens ein zwangsöffnender Kontakt erforderlich.
• Diese Ansteuerung erkennt Drahtbruch und Erdschluss im
Ansteuerkreis.
• Querschlüsse zwischen den Türüber wachungskreisen werden nicht
erkannt.
• Kat. 4 – PL e gemäß DIN EN ISO 13849-1 erreichbar
(bei geschützter Kabelverlegung).
Zweikanalige Schutztürüberwachungs-Schaltung mit
Verriegelungseinrichtungen nach EN 1088 (siehe Abb. 12)
• Mindestens ein zwangsöffnender Kontakt erforderlich.
• Diese Ansteuerung erkennt Drahtbruch und Erdschluss im
Ansteuerkreis.
• Querschlüsse zwischen den Türüber wachungskreisen werden
erkannt.
• Kat. 4 – PL e gemäß DIN EN ISO 13849-1 erreichbar.
S11 S12
nQS
QS
S12 S22
Abb. 10
Zweikanalige Ansteuerung sicherheitsgerichteter elektronischer
(Mikroprozessor-basierter) Schutzeinrichtung mit P-schaltenden
Halbleiter-Ausgängen (z.B. AOPD's) gemäß EN IEC 61496
(siehe Abb. 13)
• Diese Ansteuerung erkennt Drahtbruch und Erdschluss in den
Ansteuerkreisen.
• Querschlüsse zwischen den Ansteuerkreisen werden im Regelfall von
den Schutzeinrichtungen erkannt. Der Baustein verfügt deshalb hier
über keine Querschlusserkennung.
• Wenn Querschlüsse in den Ansteuerkreisen durch die
Schutzeinrichtung erkannt werden:
Kat. 4 – PL e gemäß DIN EN ISO 13849-1 erreichbar.
Zweikanalige Ansteuerung von Sicherheitsmagnetschaltern
nach EN 60947-5-3 (siehe Abb. 14)
• Diese Ansteuerung erkennt Drahtbruch und Erdschluss in den
Ansteuerkreisen.
• Querschlüsse zwischen den Ansteuerkreisen werden nicht erkannt.
• Kat. 3 – PL e gemäß DIN EN ISO 13849-1 erreichbar.
Zweikanalige Ansteuerung von Sicherheitsmagnetschaltern
nach EN 60947-5-3 (siehe Abb. 15)
• Diese Ansteuerung erkennt Drahtbruch und Erdschluss in den
Ansteuerkreisen.
nQS
QS • Querschlüsse zwischen den Ansteuerkreisen werden erkannt.
• Kat. 4 – PL e gemäß DIN EN ISO 13849-1 erreichbar.
DE
MIRO SAFE+ Switch H L 24
Artikel-Nr. 3000-33113-3020012
S11 S21 S11
nQS
QS
S12 S22 S12
Abb. 11 Abb. 12
S21
nQS
QS
S22
5
