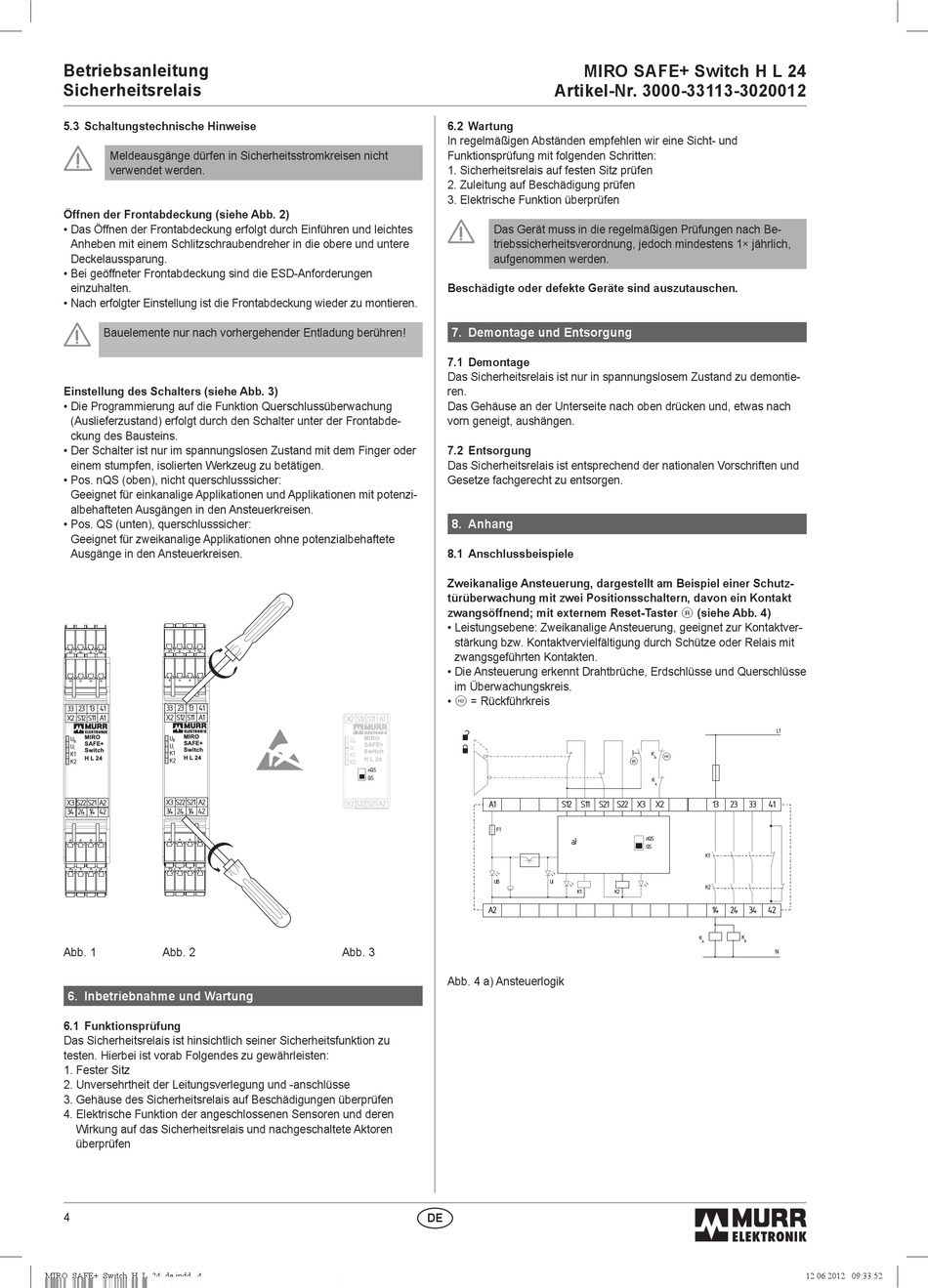

Schaltungstechnische Hinweise; Inbetriebnahme Und Wartung; Funktionsprüfung; Wartung - Murr elektronik MIRO SAFE+ Betriebsanleitung

Betriebsanleitung
Sicherheitsrelais

5.3 Schaltungstechnische Hinweise

Meldeausgänge dürfen in Sicherheitsstromkreisen nicht
verwendet werden.
Öffnen der Frontabdeckung (siehe Abb. 2)
• Das Öffnen der Frontabdeckung erfolgt durch Einführen und leichtes
Anheben mit einem Schlitzschraubendreher in die obere und untere
Deckelaussparung.
• Bei geöffneter Frontabdeckung sind die ESD-Anforderungen
einzuhalten.
• Nach erfolgter Einstellung ist die Frontabdeckung wieder zu montieren.
Bauelemente nur nach vorhergehender Entladung berühren!
Einstellung des Schalters (siehe Abb. 3)
• Die Programmierung auf die Funktion Querschlussüberwachung
(Auslieferzustand) erfolgt durch den Schalter unter der Frontabde-
ckung des Bausteins.
• Der Schalter ist nur im spannungslosen Zustand mit dem Finger oder
einem stumpfen, isolierten Werkzeug zu betätigen.
• Pos. nQS (oben), nicht querschlusssicher:
Geeignet für einkanalige Applikationen und Applikationen mit potenzi-
albehafteten Ausgängen in den Ansteuerkreisen.
• Pos. QS (unten), querschlusssicher:
Geeignet für zweikanalige Applikationen ohne potenzialbehaftete
Ausgänge in den Ansteuerkreisen.
33 23 13 41
33 23 13 41
X2 S12 S11 A1
X2 S12 S11 A1
MIRO MIRO
U
U
B
B SAFE+
SAFE+
U
U
i Switch
i Switch
K1
K1
H L 24
H L 24
K2 K2
X3 S22S21 A2 X3 S22S21 A2
34 24 14 42
34 24 14 42
Abb. 1 Abb. 2

6. Inbetriebnahme und Wartung

6.1 Funktionsprüfung
Das Sicherheitsrelais ist hinsichtlich seiner Sicherheitsfunktion zu
testen. Hierbei ist vorab Folgendes zu gewährleisten:
1. Fester Sitz
2. Unversehrtheit der Leitungsverlegung und -anschlüsse
3. Gehäuse des Sicherheitsrelais auf Beschädigungen überprüfen
4. Elektrische Funktion der angeschlossenen Sensoren und deren
Wirkung auf das Sicherheitsrelais und nachgeschaltete Aktoren
überprüfen
4
MIRO_SAFE+_Switch_H_L_24_de.indd 4

6.2 Wartung

In regelmäßigen Abständen empfehlen wir eine Sicht- und
Funktionsprüfung mit folgenden Schritten:
1. Sicherheitsrelais auf festen Sitz prüfen
2. Zuleitung auf Beschädigung prüfen
3. Elektrische Funktion überprüfen
Das Gerät muss in die regelmäßigen Prüfungen nach Be-
triebssicherheitsverordnung, jedoch mindestens 1× jährlich,
aufgenommen werden.
Beschädigte oder defekte Geräte sind auszutauschen.

7. Demontage und Entsorgung

7.1 Demontage

Das Sicherheitsrelais ist nur in spannungslosem Zustand zu demontie-
ren.
Das Gehäuse an der Unterseite nach oben drücken und, etwas nach
vorn geneigt, aushängen.

7.2 Entsorgung

Das Sicherheitsrelais ist entsprechend der nationalen Vorschriften und
Gesetze fachgerecht zu entsorgen.

8. Anhang

8.1 Anschlussbeispiele

Zweikanalige Ansteuerung, dargestellt am Beispiel einer Schutz-
türüberwachung mit zwei Positionsschaltern, davon ein Kontakt
zwangsöffnend; mit externem Reset-Taster
• Leistungsebene: Zweikanalige Ansteuerung, geeignet zur Kontaktver-
stärkung bzw. Kontaktvervielfältigung durch Schütze oder Relais mit
zwangsgeführten Kontakten.
• Die Ansteuerung erkennt Drahtbrüche, Erdschlüsse und Querschlüsse
im Überwachungskreis.
• = Rückführkreis
S
X2 S12 S11 A1 X2 S12 S11 A1
MIRO MIRO
U U
B B
SAFE+ SAFE+
U U
Switch Switch
i i
K1 K1
H L 24 H L 24
K2 K2
nQS
QS
X3 S22S21 A2 X3 S22S21 A2
A1
F1
UB
A2
Abb. 3
Abb. 4 a) Ansteuerlogik
DE
MIRO SAFE+ Switch H L 24
Artikel-Nr. 3000-33113-3020012
(siehe Abb. 4)
J
K
S
B
J
K
A
S12 S11 S21 S22 X3 X2 13 23
nQS
a)
QS
K1
Ui
K2
K1 K2
14 24
K
A
L1
33 41
34 42
K
B
N
