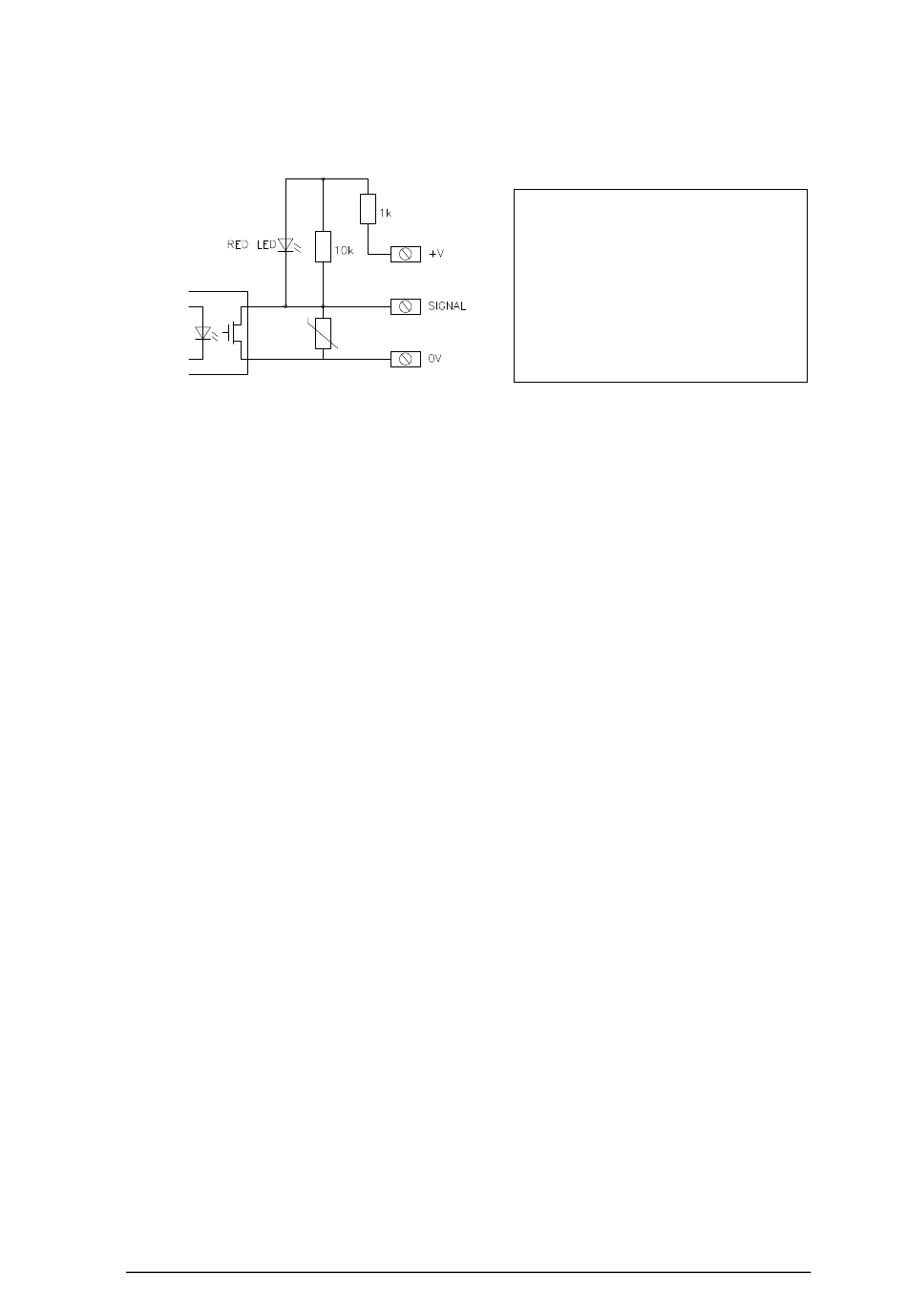

C4.6 SIGNALAUSGANG DES IMPULSTESTERS
• Der Ausgang ist galvanisch isoliert und gegen Überladung geschützt.
• Die rote Lichtdiode auf der Vorderseite des IMPULSTESTERS indiziert den
aktiven OptoFET (Kontakt geschlossen). Die Lichtdiode wird mit extern
angeschlossener Spannung versorgt.
• • Der maximale Zählerwert ist 99.999.999, bevor der Zähler auf 0 umspringt.
C4.7 ANWENDUNG DES IMPULSTESTERS
Der IMPULSTESTER kann auf folgende Weisen angewendet werden:
• Ohne Durchflußströmung, Start/Stop des Volumenmeßteils durch
Anwendung des eingebauten Impulszählers.
• Ohne Durchflußströmung, Start/Stop des Volumenmeßteils durch
Anwendung des Impulsausganges für externe Testausrüstung.
• Mit Durchflußströmung, Start/Stop des Volumenmeßteils durch Anwendung
des eingebauten Impulszählers, von externer Ausrüstung gesteuert
(Sample & Hold).
• Mit Durchflußströmung, Start/Stop des Volumenmeßteile durch Anwendung
des Impulsausganges für externe Testausrüstung (Sample & Hold).
Kamstrup A/S, DK-8660 Skanderborg
MULTICAL III & ULTRAFLOW II, Technische Beschreibung,
Technische Daten
Impulszeit: 8,5 ms
Pause: 1,5 ms bei 100 Hz
Ausgangstyp: OptoFET
Spannung: 12 bis 30 VDC/AC
Strom: < 100 mA
Leistung < 3 W/VA
