B3. Fühlerkabel - Kamstrup Multical Iii Technische Beschreibung

Der Fühler wird in speziellen T-Stücken montiert, die für 1/2", 3/4" und 1" Rohrin-
stallationen lieferbar sind. Außerdem können kurze direkte Fühler mit einem R1/2"-
oder R3/4"-Gewinde mit M10-Nippeln in 90° T-Stücke eingebaut werden.
Die Montage kann bei vielen Zählertypen direkt erfolgen, Installationskosten werden
verringert.
B3. FÜHLERKABEL
Wie bereits beschrieben sind die Fühler mit Silikonkabeln ausgestattet, die sowohl
temperaturbeständig als auch flexibel sind.
2

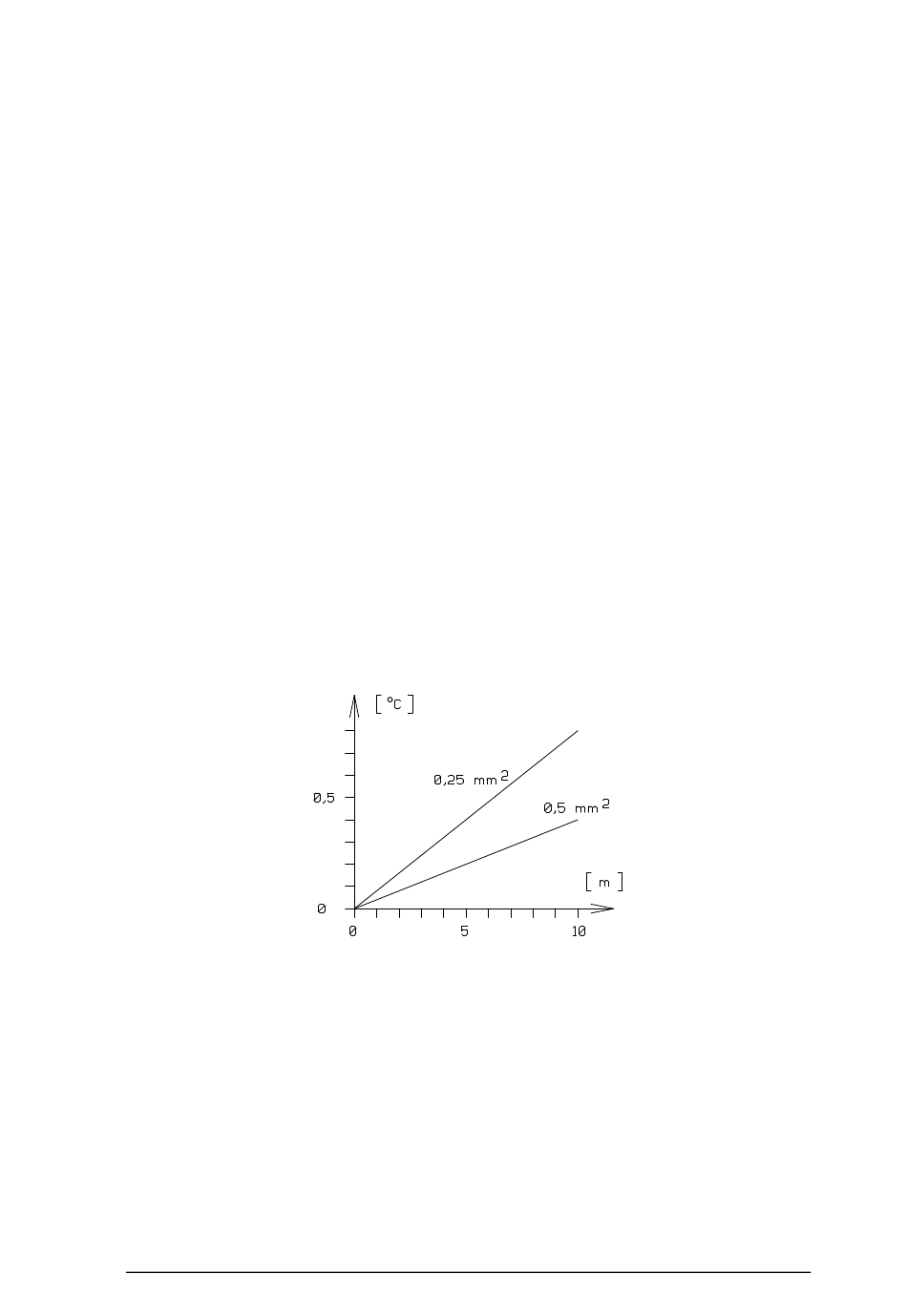

Der Leiterdurchmesser ist 0,5 mm für Fühlerhülsen, was einem positiven Meß-
fehler von 0,04 °C pro Meter gleichkommt, die beiden anderen Typen haben einen
, was einem positiven Meßfehler von 0,08 °C pro
2
Leiterdurchschnitt von 0,25 mm
Meter entspricht. Die Werte sind für zwei Ein-Leiterfühler mit jeweils einem Meter
Länge angegeben.
Gemeinsam für alle Fühlertypen gilt, daß die Kabellängen für den Vor- und Rück-
lauffühler nach dem Einbau identisch sein müssen, da sonst der beschriebene
Kabelwiderstand die Erfassung der Differenztemperatur beeinflußt.
Generell wird empfohlen, die Temperaturfühler in der Kabellänge einzubauen, die
geliefert wird und überhängendes Kabel zusammengerollt und mit Kabelbindern
befestigt wird.
Ist die Verkürzung der Kabel unbedingt notwendig, müssen beide Kabel gekürzt und
auf die gleiche Länge gebracht werden.
