Austausch Der Farbbandkassette - Psi Matrix Pp 407 Benutzerhandbuch

Die ersten Schritte
1.8.1 Austauschen der Farbbandkassette
Unmittelbar nach einem Druckvorgang kann der Druckkopf sehr
Achtung:
heiß sein!

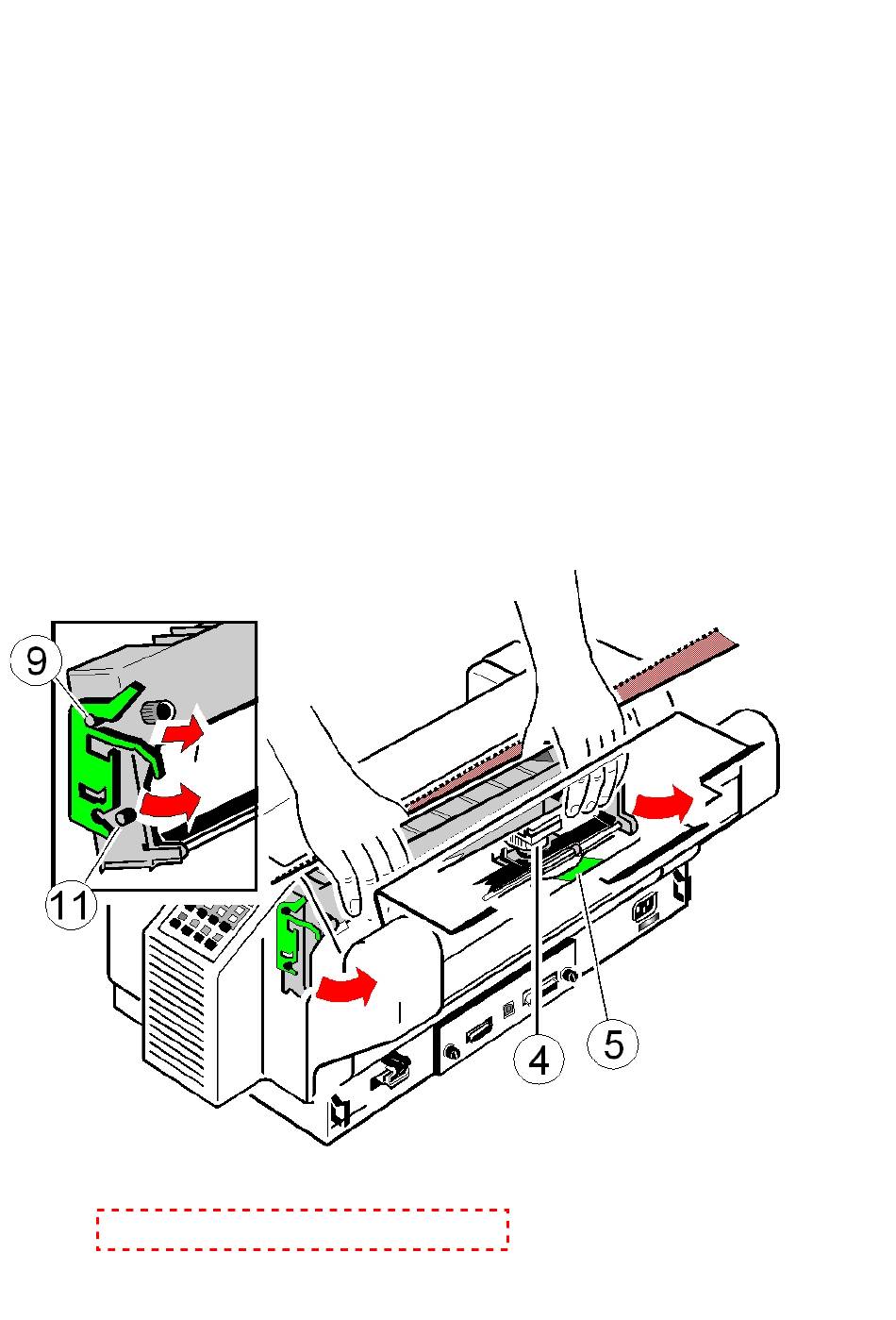

1. Den Deckel schließen und den Drucker einschalten. Wenn die Meldung
BEREIT 1 ELQ auf dem Bedienfeld angezeigt wird, den Deckel öffnen. Der
Druckkopf (4) fährt in die richtige Position - gegenüber der Aussparung in der
Papierführungsleiste (5) -, um das Herausnehmen der Farbbandkassette zu
erleichtern.
2. Jetzt schwenken Sie den unteren Teil des Farbbandes nach hinten.
Dadurch lösen sich die Montagestifte (11) aus der unteren Halteposition.
3. Danach wird der obere Teil der Farbbandkassette nach hinten gedrückt. Die
oberen Montagestifte (9) werden frei und das Farbband kann nach oben
entnommen werden.
4. Zum Einlegen einer neuen Farbbandkassette folgen Sie bitte den Schritten
unter 1.8 Einsetzen der Farbbandkassette.
1-14
