Cassette-Geko

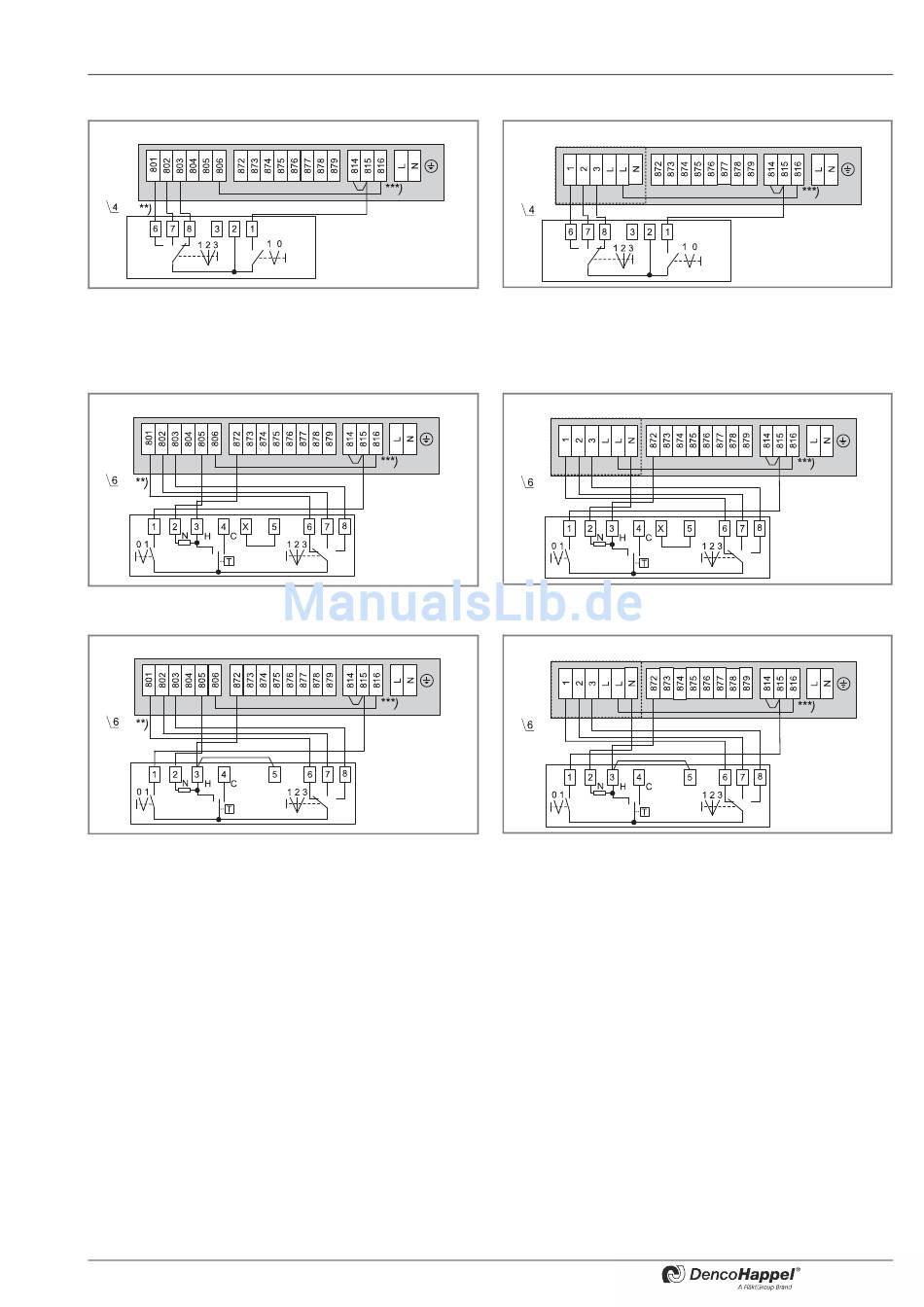

6.12.2 Betriebsart Nur Heizen – Nur Kühlen – Heizen oder Kühlen (2-Leiter-System)
Gerät ohne Relaisplatine
Abb. 6-43: Manuelle Ventilatorsteuerung
(Gerät mit Klemmleiste)

6.12.3 Betriebsart Nur Heizen (2-Leiter-System)

Gerät ohne Relaisplatine
Abb. 6-45: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät ohne Relaisplatine
Abb. 6-47: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste)
**) Ansteuerung Ventilator (Klemmenbelegung abhängig von gewählte Drehzahlkombination siehe Schaftplan im Elektroschaltkasten.
***) Brücke zwischen Klemme 814
PR-2011-0150-DE • Änderungen vorbehalten • R4-01/2017
CMS
CMT2D
CMT2Z
und 815 bei letztem Gerät und Brücke
Abb. 6-44: Manuelle Ventilatorsteuerung
(Gerät mit Relaisplatine)
Abb. 6-46: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Relaisplatine)
Abb. 6-48: Ventilator- und Ventilansteuerung
(Gerät mit Relaisplatine)
zwischen 806/L und 816 am ersten Gerät
Elektrischer Anschluss
Gerät mit Relaisplatine
CMS
Gerät mit Relaisplatine
CMT2D
Gerät mit Relaisplatine
CMT2Z
setzen.
91
