7.2.2 Einstellung der Absperrventile (Variante)

PR-2011-0150-DE • Änderungen vorbehalten • R4-01/2017
Überprüfen Sie, ob die Absperrventile geöffnet sind:
•
Schrauben Sie die Schutzkappe (Abb. 7-1, Pos. 2) ab.
•
Schließen Sie das Ventil, indem Sie die innere Mengenregulierschraube (Abb. 7-1,
Pos. 3) mit einem Innensechskantschlüssel 4 mm bis zum rechten Anschlag
eindrehen.
•
Drehen Sie die Voreinstellschraube (Abb. 7-1, Pos. 4) bis zum rechten Anschlag
herein.
•
Nehmen Sie die Voreinstellung anhand der in den Diagrammen angegebenen
Umdrehungen vor (siehe Abb. 7-2 mit Tab. 7-2 und Abb. 7-3 mit Tab. 7-3). Drehen
Sie dazu die Voreinstellschraube gegen den Uhrzeigersinn (max. 8 Umdrehungen).
•
Öffnen Sie mit einem Innensechskantschlüssel die Mengenregulierschraube
(Abb. 7-1, Pos. 3) bis zum Anschlag.
•
Schrauben Sie die Schutzkappe wieder auf.
3

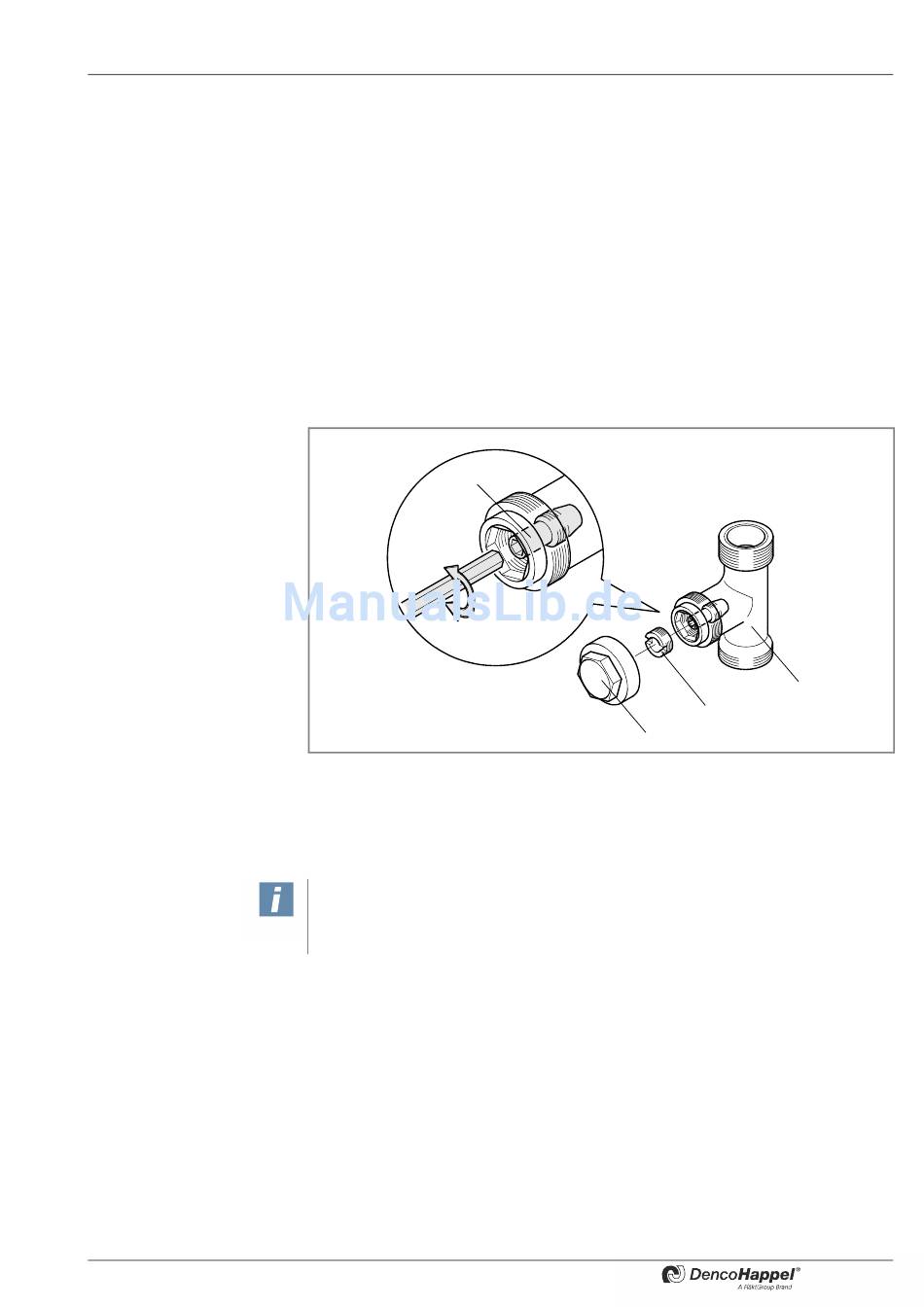

Abb. 7-1: Absperrventile einstellen
Pos. 1: Absperrventil
Pos. 2: Schutzkappe
Pos. 3: Mengenregulierschraube
Pos. 4: Voreinstellschraube
Anwenderhinweise!
Mit dem Absperrventil kann durch dosiertes Öffnen des Absperrventils der Durch-
fluss des Mediums durch das Gerät begrenzt werden.
Inbetriebnahme
1
4
2
