Farbcode
Pin
Gerätekabel
Best.-Nr.
012840-14x-24
A
Weiss
B
Braun
C
Grün
D
Gelb
E
Grau
F
Rosa
G
Blau
H
Rot
J
Schwarz
K
Violett
L
Grau/Rosa
M
Rot/Blau
5.4.2
RS232- oder RS422-Schnittstelle

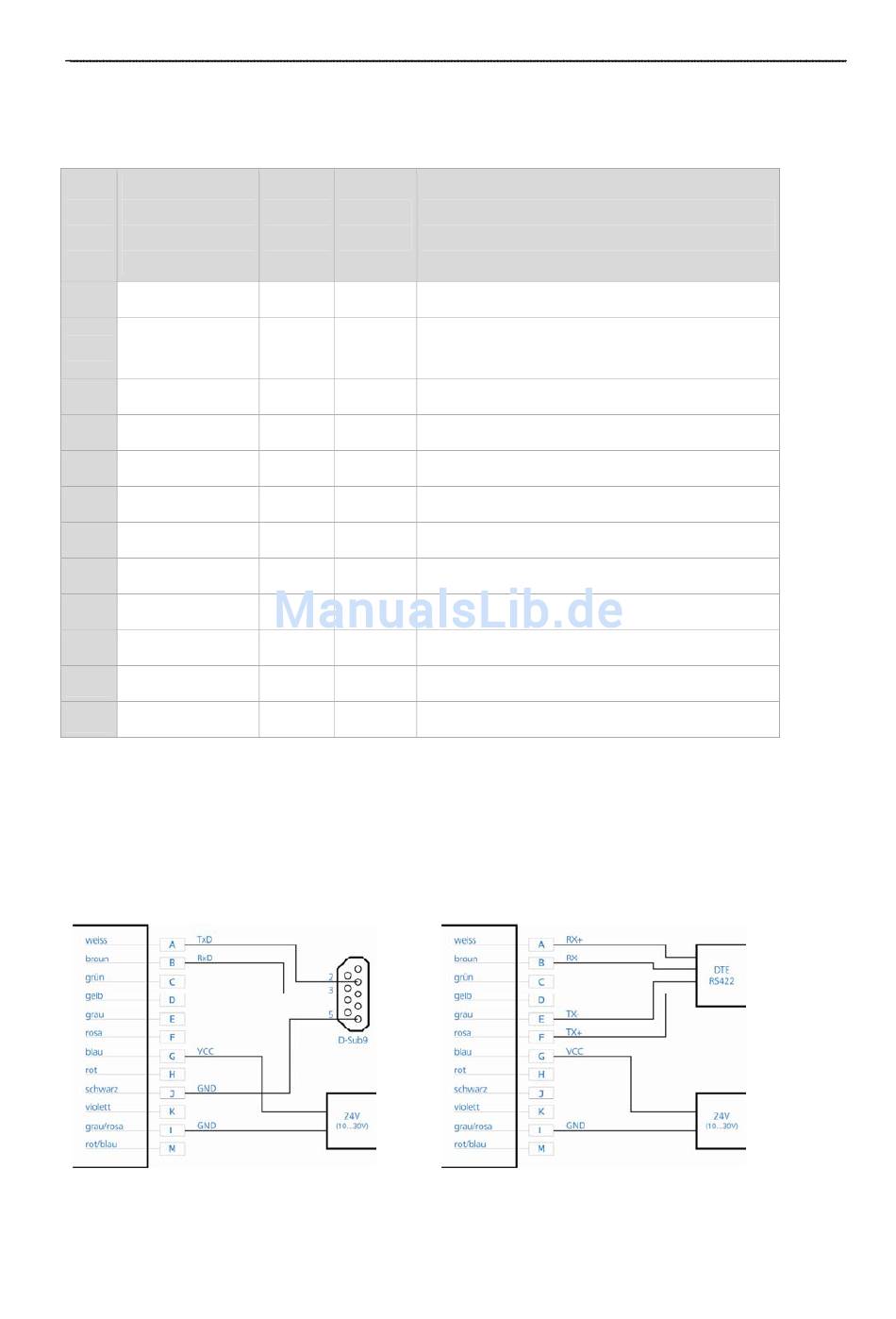

5.4.2.1 Verdrahtung
Verdrahtung RS232 auf D-Sub9
Abb. 12: Verdrahtung serielle Schnittstelle
LDM301, Release 002
Gerätebeschreibung und Funktionselemente
Tel 02246 302427
RS422
RS232
Beschreibung
TxD
RX+
RS232-Sendedaten / RS422-Empfangsdaten +
RS232- Empfangsdaten / RS422-
RxD
RX-
Empfangsdaten -
TRIG
TRIG
Triggereingang
QA
QA
Analogausgang (4 ... 20 mA)
n.c.
TX-
RS422-Sendedaten -
n.c.
TX+
RS422-Sendedaten +
VCC
VCC
Versorgungsspannung
n.c.
n.c.
nicht verbunden
GND
GND
GND
Q2
Q2
Schaltausgang Q2
GND
GND
GND
Q1
Q1
Schaltausgang Q1
Verdrahtung RS422
