Beschreibung - Daikin ERAP110MBYNN Bedienungsanleitung

Kompakte luftgekühlte kaltwassererzeuger
Vorschau ausblenden Andere Handbücher für ERAP110MBYNN:
Inhaltsverzeichnis

Werbung

B
ESCHREIBUNG
Die luftgekühlten Kaltwassersätze der ERAP-Baureihe sind in 3 Standardgrößen erhältlich.
6

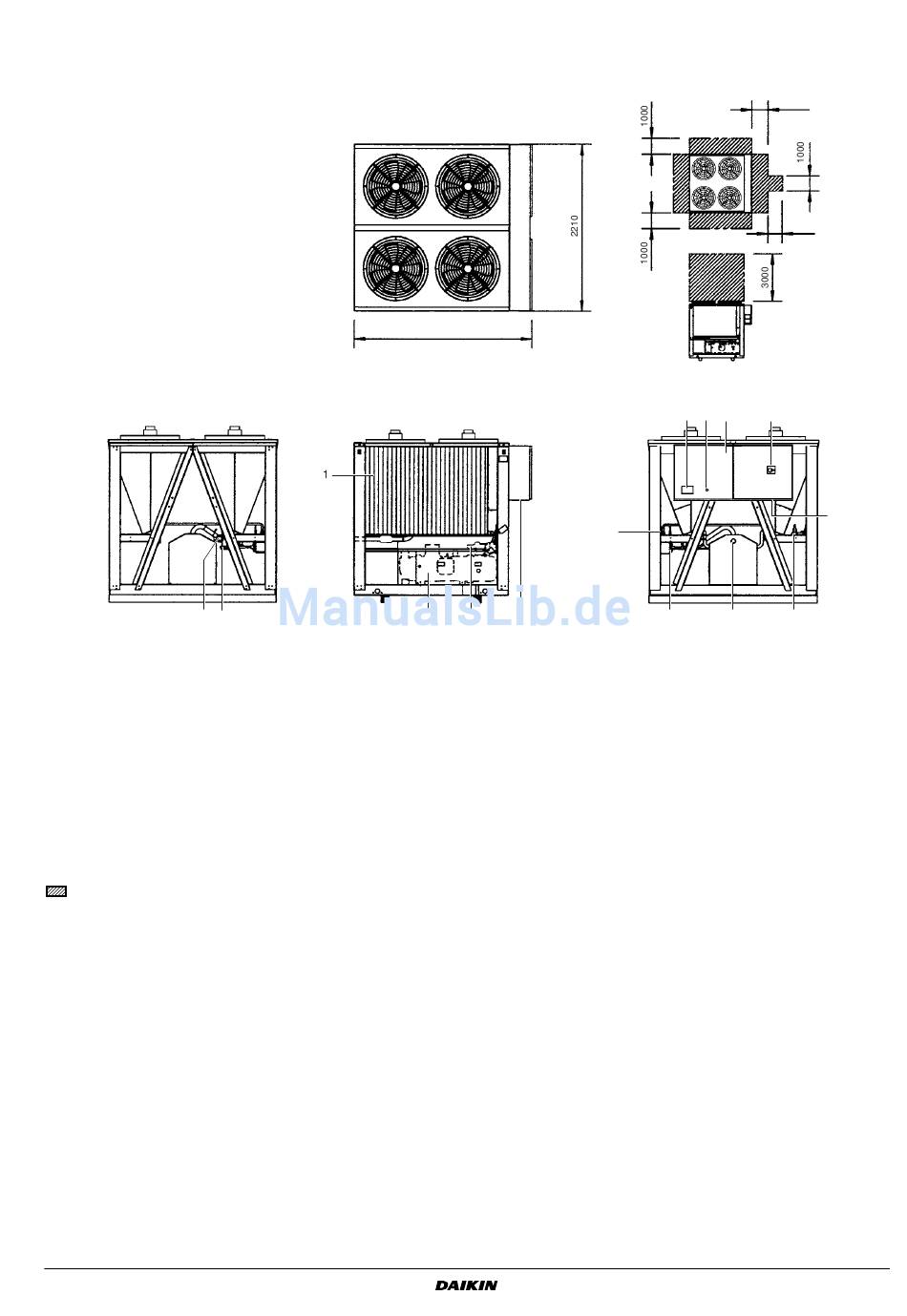

Abbildung - Hauptbauteile
1
Verflüssiger
2
Verdichter (M1C)
3
Absperrventil der Gasleitung
4
Absperrventil der Flüssigkeitsleitung
5
Ansaugabsperrventil
6
Einlaßleitung
7
Flüssigkeitsleitung
8
Trockner und Einzugsventil
Erforderlicher Raum um das Gerät für Wartung und Luftzuführung
ERAP110~170MBYNN
Kompakte luftgekühlte Kaltwassererzeuger
4PW22681-1A
13
7
2346
2
3
9
9
Netzanschluss
10
Notabschalter (S5E)
11
Schaltkasten
12
Digitalanzeigeregler
13
Transportstange
14
Außentemperaturfühler (R5T)
15
Eingang für bauseitige Verdrahtung
16
Haupttrennschalter (zusätzlich erhältlich - S13S)
12
10 11
16
4
8
5
1000
1000
15
14
