Montageanleitung
für die Fachkraft

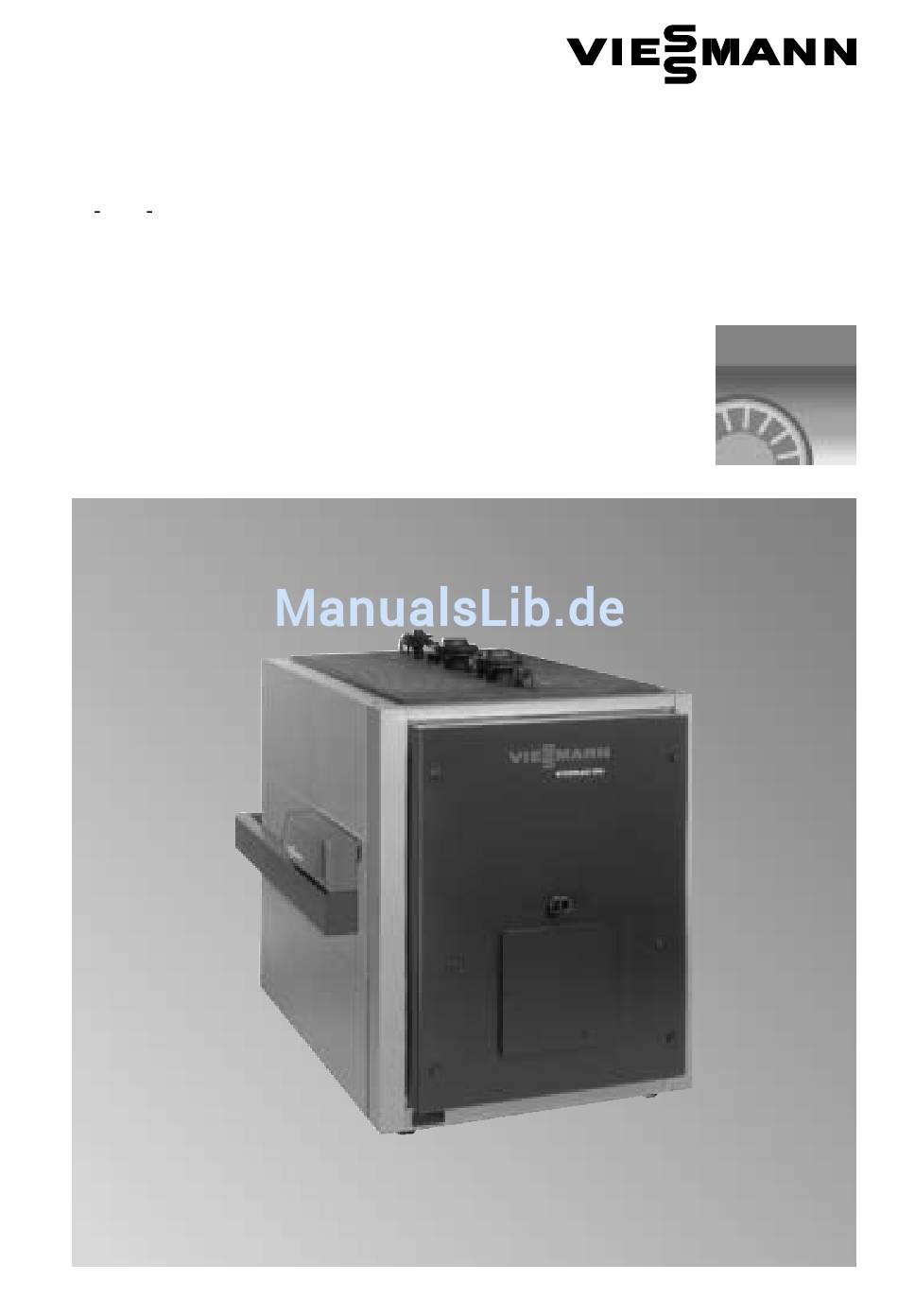

Vitoplex 100
Typ SX1, 575 bis 1 750 kW
Öl /Gas Heizkessel
VITOPLEX 100
Nach Montage entsorgen!
5851 089
4/2006

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitoplex 100 TypSX1

  • Seite 1 Montageanleitung für die Fachkraft Vitoplex 100 Typ SX1, 575 bis 1 750 kW Öl /Gas Heizkessel VITOPLEX 100 Nach Montage entsorgen! 5851 089 4/2006...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise ¨ Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Vorschriften ¨ Gefahr Beachten Sie bei Arbeiten Dieses Zeichen warnt vor H die gesetzlichen Vorschriften zur Personenschäden. Unfallverhütung, H die gesetzlichen Vorschriften zum Achtung Umweltschutz, Dieses Zeichen warnt vor...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Sicherheitshinweise ....................... Abstandsmaße .
  • Seite 4: Abstandsmaße

    Abstandsmaße (50) (300) A Heizkessel B Brenner C Schallabsorbierende Kesselunterlagen Maße in Klammern sind Mindestabstände Nenn Wärmeleistung kW 1 120 1 400 1 750 2 000 2 000 2 200 2 400 2 600 2 900 Baulänge des Brenners beachten Schallabsorbierende Kesselunterlagen Zul.
  • Seite 5: Heizkessel Aufstellen Und Ausrichten

    Heizkessel aufstellen und ausrichten 1. Stellschrauben D (liegen in der Bodenunebenheiten sollen nicht Brennkammer) in die Fußschienen größer als 1 mm sein, damit die schrauben. Federelemente gleichmäßig Zur Druckverteilung unter jede belastet werden. Stellschraube eine Platte, z. B. Kesselunterlagen unter dem Heiz Flacheisen, legen.
  • Seite 6: Heizwasserseitige Anschlüsse Erstellen

    Heizwasserseitige Anschlüsse erstellen A Entleerung R 1¼ ........................B Muffe für Abgastemperatursensor R ½...
  • Seite 7: Sicherheitsanschluss Erstellen Und Dichtheit Prüfen

    Sicherheitsanschluss erstellen und Dichtheit prüfen Sicherheitsleitungen installieren. Wassermangelsicherung Die Heizkessel müssen mit einer Sicherheitsanschluss bei Wassermangelsicherung ausgerüstet 575 und 720 kW DN 40 werden......895 und 1 120 kW DN 50 .
  • Seite 8: Abgasseitigen Anschluss Erstellen

    Abgasseitigen Anschluss erstellen 1. Abgasstutzen auf kürzestem Weg und leicht steigend mit dem Schornstein verbinden. Abgasstutzen bei Außen ∅ 250 mm 575 u. 720 kW Außen ∅ 300 mm 895 u. 1 120 kW Außen ∅ 400 mm 1 400 u. 1 750 kW 2.
  • Seite 9: Wärmedämmung Anbauen

    Wärmedämmung anbauen Hinweis Alle zum Anbau der Wärmedämmung notwendigen Teile liegen im Karton der Wärmedämmung. Schienen vorn A Beutel mit Typenschild, siehe Im Auslieferungszustand ist die Kessel Seite 18. tür nach rechts ausschwenkbar ange baut. Die Scharnierbolzen können so umgesteckt werden, dass die Tür nach links ausschwenkt.
  • Seite 10: Schienen Hinten

    Wärmedämmung anbauen (Fortsetzung) Schienen hinten...
  • Seite 11: Wärmedämmung Kesselkörper

    Wärmedämmung anbauen (Fortsetzung) Wärmedämmung Kesselkörper A schwarze Seite nach außen B Wärmedämm Matte unter der Kesselabdeckung...
  • Seite 12: Schienen Mitte

    Wärmedämmung anbauen (Fortsetzung) Schienen Mitte...
  • Seite 13: Regelungsmontage Vorbereiten Und Seitenbleche Anbauen

    Wärmedämmung anbauen (Fortsetzung) Regelungsmontage vorbereiten und Seitenbleche anbauen Hinweis Brennerleitungen fA und lÖ liegen in der Verpackung der Wärmedämmung. Hinweis Brennerleitungen auf der Seite des Heizkessels verlegen, auf der die Kesseltür angeschlagen ist.
  • Seite 14 Wärmedämmung anbauen (Fortsetzung) B3,9 x 9,5 B3,9 x 9,5 B3,9 x 30 ¨...
  • Seite 15 Wärmedämmung anbauen (Fortsetzung) Anschlüsse an das Regelungshinterteil siehe Montageanleitung Kesselkreisregelung. Hinweis Kesseltemperatursensor § liegt in der Verpackung der Regelung. Fühler und Kesseltemperatursensor so weit wie möglich in die Tauchhülsen schieben. Netzanschluss Stecker fÖ liegt in der Verpackung der Regelung. Achtung Kapillaren nicht knicken, da sonst die Funktion der Fühler nicht gewähr leistet ist.
  • Seite 16 Wärmedämmung anbauen (Fortsetzung)
  • Seite 17 Wärmedämmung anbauen (Fortsetzung) 3,9 x 9,5 A Kesselcodierstecker (liegt in der Produktbeilage) Montageanleitung Kesselkreisregelung...
  • Seite 18 Wärmedämmung anbauen (Fortsetzung) Hinweis Vor dem Aufkleben bitte die Herstell Bei Austausch des mit dem Typen Nr. auf dem Typenschild A mit der schild versehenen Seitenblechs bitte in der Kesselrückwand eingeprägten unter Nennung der Herstell Nr. ein Herstell Nr. auf Übereinstimmung neues Typenschild im Werk anfordern.
  • Seite 19: Wärmedämmung Hinten

    Wärmedämmung anbauen (Fortsetzung) Wärmedämmung hinten...
  • Seite 20: Hinterbleche

    Wärmedämmung anbauen (Fortsetzung) Hinterbleche...
  • Seite 21: Wärmedämmung Vorn

    Wärmedämmung anbauen (Fortsetzung) Wärmedämmung vorn...
  • Seite 22: Vorder Und Abdeckbleche

    Wärmedämmung anbauen (Fortsetzung) Vorder und Abdeckbleche 3,9 x 9,5 3,9 x 9,5 3,9 x 9,5...
  • Seite 23: Brenner Anbauen

    Brenner anbauen Brenner anbauen und einregulieren: Separate Unterlagen des Brenners. Der Brenner muss an die Brenner H Die Wärmedämm Matte in der platte montiert werden, der Anbau Kesseltür entsprechend dem Flamm ohne Brennerplatte direkt an die rohrdurchmesser ausschneiden. Kesseltür ist nicht möglich. Falls die Brennerplatte nicht werk Hinweis seitig vorbereitet wurde, an der bei...
  • Seite 24: Hinweise Zur Inbetriebnahme

    Hinweise zur Inbetriebnahme Inbetriebnahme und Einregulierung siehe Serviceanleitung zu Heiz kessel, Kesselkreisregelung sowie separate Unterlagen des Brenners. Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
