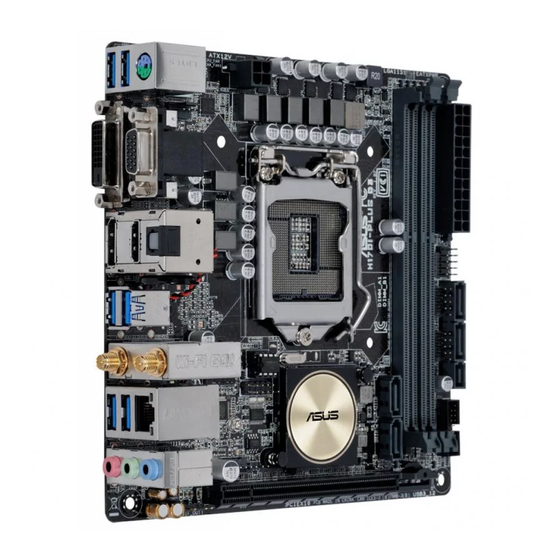

Asus H170I-PLUS D3 Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. H170I-PLUS D3
  6. Handbuch
Asus H170I-PLUS D3 Handbuch

Asus H170I-PLUS D3 Handbuch

Vorschau ausblenden Andere Handbücher für H170I-PLUS D3:
Inhaltsverzeichnis

Werbung

Quicklinks

H170I-PLUS D3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus H170I-PLUS D3

Inhaltszusammenfassung für Asus H170I-PLUS D3

  • Seite 1 H170I-PLUS D3...
  • Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..................iv Über dieses Handbuch ....................iv Verpackungsinhalt ..................... vi H170I-PLUS D3 Spezifikationsübersicht ..............vi Produkteinführung Bevor Sie beginnen ..................1-1 Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-4 Systemspeicher ................... 1-7 Wi-Fi Antenneninstallation ................ 1-10 Erweiterungssteckplätze ................1-11 Headers .......................

  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 5: Wo Finden Sie Weitere Information

    In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 6: Verpackungsinhalt

    Unterstützt Intel Extreme Memory Profile (XMP)* * Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs Einzelheiten finden Sie auf dem Speicher QVL. ** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List). Grafiken Intergrierter Grafikprozessor- Intel® HD-Grafikunterstützung Multi-VGA-Ausgabe unterstützt: DisplayPort/Mini Displayanschluss /...
  • Seite 7 - ASUS DIGI+ VRM - Verbesserter DRAM-Überstromschutz und Kurzschluss-Schadensvermeidung - ASUS ESD Guards - verbesserter ESD Schutz - ASUS Hochwertige 5K Stunden Feststoffkondensatoren - 2,5-fach längere Lebensdauer mit ausgezeichneter Haltbarkeit - ASUS Edelstahl E/A - 3x beständigere korrosionsbeständige Beschichtung ASUS EPU...
  • Seite 8 H170I-PLUS D3 Spezifikationsübersicht ASUS ASUS-Exklusive-Eigenschaften Sonderfunktionen - USB 3.0 Boost - ASUS AI Suite 3 - ASUS Disk Unlocker - ASUS AI Charger EZ DIY Push Nachricht - Überwachen Sie Ihren PC-Status mit Smart-Geräten in Echtzeit Rückseiten E/A- 1x PS/2 Tastatur / Maus-Kombianschluss Anschlüsse...
  • Seite 9 BIOS Funktionen 128Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM2.0, SM BIOS 3.0, ACPI 5.1, mehrsprachiges BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, F6 Qfan Control, F3 Meine Favoriten, Quick Note, Letztes Änderungsprotokoll, F12 PrintScreen-Funktion, F3 Shortcut-Funktion und...

  • Seite 11: Produkteinführung

    Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. Motherboard-Übersicht Bevor Sie mit der Motherboardinstallation beginnen, schauen Sie sich die Konfiguration Ihres Gehäuses an, um sicherzustellen, dass das Motherboard passt. Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Nichtbeachtung kann zu Verletzungen und Schäden an den Motherboard-Komponenten führen. 1.2.1 Platzierungsanweisung Beim Installieren des Motherboards, platzieren Sie das Gehäuse in der korrekten Ausrichtung. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Gehäuses, wie in dem Bild angezeigt. 1.2.2 Schraubenlöcher Setzen Sie vier Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben nicht zu fest anziehen! Sonst wird das Motherboard beschädigt. ASUS H170I-PLUS D3...

  • Seite 12: Motherboard-Layout

    Platzieren Sie diese Seite in Richtung des Gehäuses 1.2.3 Motherboard-Layout 17.0cm(6.7in) KBMS_USB3_78 ATX12V CPU_FAN CHA_FAN1 SPDIFO LGA1151 _HDMI 1442K BATT_CON USB3_56 M.2(WIFI) 128Mb BIOS I219V LAN1_USB3_34 Super Intel ® H170 CHA_FAN2 AUDIO1 SB_PWR CLRTC PCIEX16 SPDIF_OUT Kapitel 1: Produkteinführung...
  • Seite 13 6. System Panel Anschluss (10-1 polig F_PANEL) 1-21 7. Intel-Z170-Serial-ATA-6-Gb/s-Anschlüsse (7-polig, SATA6G_3~6, 1-15 SATAEXPRESS) 8. USB 2.0 Anschlüsse (10-1 Pin USB1112) 1-16 9. USB 3.0 Anschluss (20-1 polige USB3_12) 1-16 10. Standby Power LED (SB_PWR) 1-22 11. M.2 Steckplatz 3 1-19 12. RTC RAM (2-Pin CLRTC) 1-12 13. Gigitaler Audioanschluss 1-21 14. Frontblenden Audioanschluss (10-1 Pin AAFP) 1-18 15. TPM Kopfzeile (14-1 polig TPM) 1-21 16. Serial Port Connector (10-1 Pin COM) 1-18 17. RTC Batterieskopfzeile(2-polig BATT_CON) 1-13 ASUS H170I-PLUS D3...

  • Seite 14: Central Processing Unit (Cpu)

    Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA1151 Sockel für die 6. Generation Intel Core™ i7/Intel Core™ i5 /Intel Core™ i3, Pentium und Celeron-Prozessoren ausgelegt.. H170I-PLUS D3 CPU socket LGA1151 Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. • Stellen Sie sicher, dass Sie die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1150, LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. 1.3.1 Installation der CPU Kapitel 1: Produkteinführung...
  • Seite 15 Oberseite der CPU Unterseite der Unterseite der CPU Oberseite der CPU ASUS H170I-PLUS D3...
  • Seite 16 Installieren von CPU-Kühlkörper und Lüfter Installieren von CPU-Kühlkörper und Lüfter Kapitel 1: Produkteinführung...

  • Seite 17: Systemspeicher

    Systemspeicher 1.4.1 Übersicht Das Motherboard ist mit zwei Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Ein DDR3-Modul hat die selben Abmessungen wie ein DDR2 DIMM, aber sind anders gekerbt, um die Installation auf einem DDR2-DIMM-Sockel zu verhindern. DDR3-Module sind für eine bessere Leistung bei weniger Stromverbrauch entwickelt. Die Abbildung zeigt die Position der DDR3 DIMM-Sockeln Entsprechend der Intel CPU-Spezifikationen wird eine DIMM-Spannung von weniger als 1.2V empfohlen, um den Prozessor zu schützen Kanal Sockel Kanal A Steckplatz 1 Kanal B Steckplatz 3 H170I-PLUS D3 240-pin DDR3 DIMM sockets 1.4.2 Speicherkonfigurationen Sie können 1 GB, 2 GB, 4 GB, 8GB und 16 GB ungepufferte und Non-ECC-DDR3-DIMMs in den DIMM-Sockeln installieren Sie können auf die empfohlenen Speichermodule unten beziehen. Empfohlene Speicherkonfigurationen ASUS H170I-PLUS D3...

  • Seite 18: Installatieren Eines Dimms

    Betrieb geplant. • Aufgrund der Speicheradressenbeschränkung im 32-Bit Windows Betriebssystem, kann der nutzbare Speicher 3GB oder weniger betragen, auch wenn Sie 4GB oder mehr Speicher auf dem Motherboard installieren. Für eine effektive Speichernutzung empfehlen wir, dass Sie eine der folg - Verwenden Sie maximal 3GB Speicher, wenn Sie ein 32-Bit Windows Betri. I nstallieren Sie ein 64-Bit Windows®-Betriebsystem, wenn Sie auf dem Motherboard 4GB oder mehr Speicher installieren wollen. F ür weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), wechles das Standardverfahren, für den Zugriff auf Informationen aus einem Speichermodul, ist. Im Ausgangszustand, können einige Speichermodule für Ubertaktung mit einer niedrigeren Frequenz betrieben werden, als der Hersteller angegeben hat. Um die vom Hersteller angegebene oder einer höheren Frequenz zu betreiben, siehe Abschnitt 2.5 Ai Tweaker-Menü für die manuelle Speicherfrequenzeinstellung. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Webseite unter www.asus.com für die neuste QVL. 1.4.3 Installatieren eines DIMMs Kapitel 1: Produkteinführung...
  • Seite 19 Entfernen einer DIMM ASUS H170I-PLUS D3...

  • Seite 20: Wi-Fi Antenneninstallation

    Wi-Fi Antenneninstallation Schließen Sie die mitgelieferte ASUS 2T2R Dual-Band Wi-Fi-Antenne an die WLAN- Anschlüsse auf der Rückseite des Gehäuses an. IO Shield • Stellen Sie sicher, dass die ASUS Dual-Band 2T2R Wi-Fi-Antenne ist fest mit dem Wi-Fi-Anschluss installiert. • Vergewissern Sie sich, den Bluetooth-Treiber installiert zu sein, bevor Sie die Wi-Fi GO! installieren • Vergewissern Sie sich, dass die Antenne mindestens 20 cm von Alle Person entfernt. Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modellen variieren, aber die Wi-Fi Antenneninstallation bleibt gleich für alle Modelle. Kapitel 1: Produkteinführung 1-10...

  • Seite 21: Erweiterungssteckplätze

    Entfernen Sie das Systemgehäuses (wenn das Motherboard bereits in einem Gehäuse installiert ist). Entfernen Sie die Halterung gegenüber dem Steckplatz, den Sie verwenden möchten. Heben Sie die Schrauben für spätere Benutzung auf. Richten Sie den Kartenanschluss auf den Steckplatz aus und drücken Sie sie fest, bis die Karte vollständig im Steckplatz sitzt. Befestigen Sie die Karte an dem Gehäusem mit der zuvor entfernten Schraube. Ersetzen Sie die Systemabdeckung. 1.6.2 Konfiguration einer Erweiterungskarte Nach dem Installieren der Erweiterungskarte müssen Sie sie konfigurieren, indem Sie de Software-Einstellungen anpassen. Schalten Sie das System an und ändern Sie ggf. die BIOS-Einstellungen. Siehe Kapitel 2 für Informationen über BIOS-Setup. Vergeben Sie einen IRQ für die Karte. Installieren Sie die Softwaretreiber für die Erweiterungskarte. Bei Verwendung von PCI-Karten in gemeinsam genutzten Slots, stellen Sie sicher, dass die Treiber die Option "IRQ gemeinsam verwenden" unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI- Gruppen, das System wird instabil und die Karte unbrauchbar. 1.6.3 PCI Express 3.0 / 2.0 x16 Steckplatz Dieses Motherboard verfügt über eine PCI Express 3.0/2.0 x16-Steckplatz, der PCI Express 3.0/2.0 x16 Grafikkarten unterstützt, welche die PCI-Express-Spezifikationen einhält. ASUS H170I-PLUS D3 1-11...

  • Seite 22: Irq-Zuweisungen Für Dieses Motherboard

    – – Intel Geteilt – – – Headers RTC RAM (2-Pin CLRTC) Dieser Header erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System-Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierten Knopfbatterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie z.B. Systemkennwörter beinhalten. H170I-PLUS D3 Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. Verbinden Sie das Stromkabel und und schalten Sie den Computer an. Halten Sie die <Entf> Taste, während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. • Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Für Systemfehler wegen Übertaktung, verwenden Sie die CPU Parameter Recall (CPR)-...

  • Seite 23: Anschlüsse

    RTC Batterieskopfzeile(2-polig BATT_CON) Dieser Anschluss ist für die Lithium-CMOS Batterie. BATT_CON VBAT PIN 1 H170I-PLUS D3 RTC battery header Anschlüsse 1.8.1 Rücktafelanschlüsse PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur/ Maus. Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA- Monitor oder andere VGA-kompatible Geräte. Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet durch ein optisches S/PDIF Kable mit einem externalen Audio-Ausgang-Gerät. LAN (RJ-45) Anschluss. Diese Anschlüsse erlauben eine Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. Lan-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed LED Status Beschreibung Status...
  • Seite 24 Bass/Mitte Limette – – – Seitenlautsprecher (Frontpanel) Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit dem HD-Audio-Module an der Frontseite, um einen 7-Kanal Audio-Ausgang zu unterstützen. USB 3.0-Ports. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.0 Geräte. • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. • Aufgrund des Designs der Intel 100 Chipsatz-Serie, werden alle, an den USB-2.0-und USB 3.0-Ports angeschlossen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. ASUS Wi-Fi GO! Diese WLAN-Karte erlaubt Ihres Computer zu Wireless Networkverbindung. Einzelheiten finden Sie im Abschnitt 1.5 Wi-Fi Antenne Installation. Kapitel 1: Produkteinführung 1-14...

  • Seite 25: Interne Anschlüsse

    10-Konfiguration mit Intel Rapid Storage Technology über den integrierten Intel H170- Chipsatz erstellen. SATA6G_3 SATA6G_4 SATA6G_5 RSATA_TXP1 RSATA_TXN1 RSATA_RXN1 RSATA_RXP1 SATA6G_6 RSATA_TXP2 RSATA_TXN2 RSATA_RXN2 RSATA_RXP2 H170I-PLUS D3 Intel SATA 6.0Gb/s connectors ® • Diese Anschlüsse sind auf [AHCI] standardmäßig eingestellt. Wenn Sie beabsichtigen, einen Seriallen ATA RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie SATA Modus im BIOS auf [RAID]. Siehe Abschnitt 2.6.3 PCH Speicherkonfiguration für weitere Details. • Bevor Sie ein RAID-Set erstellen, beziehen Sie sich auf das RAID-Handbuch auf der Support-DVD. • Der SATAEXPRESS Anschluss kann ein SATA-Express-Gerät oder zwei SATA-Geräte unterstützen ASUS H170I-PLUS D3...
  • Seite 26 PIN 1 USB3+5V USB3+5V IntA_P1_SSRX- IntA_P2_SSRX- IntA_P1_SSRX+ IntA_P2_SSRX+ IntA_P1_SSTX- IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ IntA_P1_D- IntA_P2_D- IntA_P1_D+ IntA_P2_D+ H170I-PLUS D3 USB3.0 connector • Dieses USB 3.0-Modul kann separat gekauft werden. • Diese Anschlüsse basieren auf der xHCI-Spezifikation. Wir empfehlen Ihnen, die entsprechenden Treiber zu installieren, um die USB 3.0 Anschlüsse unter Windows 7 in vollem Umfang zu nutzen. USB 2.0 Anschlüsse (10-1 polig USB910, USB1112) Diese Stecker sind für USB 2.0 Anschlüsse. Schließen Sie das USB-Modul- Kabel an diesen Anschluss an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses Diese USB-Anschlüsse erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mbps Übertragungsgeschwindigkeit untersrützt. USB1112 USB_P11+...
  • Seite 27 Stellen Sie sicher, dass die CPU-Lüfterkabel fest mit dem CPU-Lüfteranschluss installiert sind. • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Die CPU_FAN und CHA_FAN unterstützen die ASUS Fan Xpert 2+ Funktion. • Die Gehäuselüfteranschlüsse unterstützen DC und PWM-Modi. Um diese Lüfter auf DC oder PWM einzustellen, gehen Sie zu Advanced Mode > Monitor > Chassis Fan 2/2 Q-Fan Control im BIOS. Lautsprecheranschluss (4-polig, Lautsprecher) Dieser 4-Pin-Anschluss ist für am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen Sie Systemsignale und Warntöne zu hören. SPEAKER Speaker Out PIN 1 H170I-PLUS D3 Speaker Out connector ASUS H170I-PLUS D3 1-17...
  • Seite 28 AGND MIC2 PIN 1 PIN 1 HD-audio-compliant Legacy AC’97 pin definition compliant definition H170I-PLUS D3 Front panel audio connector • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition oder AC'97 Frontblenden-Audiomodul anschließen wollen, stellen Sie den Front Panel Type im BIOS-Setup auf [HD] oder [AC97]. Serial Port Connector (10-1 Pin COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle...
  • Seite 29 M.2 Steckplatz 3 Diese Buchse erlaubt ihnen ein M2 (NGFF) SSD-Modul zu installieren. M.2(SOCKET3) H170I-PLUS D3 M.2(SOCKET3) Installieren Sie das 2242 M.2 SSD-Modul: Der größere Loch des Montage-Bausatzes pässt sich 2260 Abstandsbolzen an und befestigt sich mit einer Schraube. Installieren Sie 2242 M.2 SSD Modul zu M.2 Sockel. Befestigen Sie mit einer Schraube M.2 SSD Modul zu M.2 Sockel. • Dieser Sockel unterstützt M Key und Typ 2242/2260/2280-Speichergeräte. • Für Typ 2242 Speichergerät benutzt ein Packet von Typ 2242 Montage-Bausatz. • Bevor Sie 2242 M.2 Modul installieren, vergewissen Sie sich, dass der Montage- Bausatz mit dem größeren Schraubenloch im 2260 Abstandsbolzen installiert wird. • Bei der Verwendung von Intel Desktop Responsiveness Technologien mit PCIe M.2 Gerät, stellen Sie sicher das Sie den Windows UEFI Betriebssystem im RAID-Modus einrichten. Das M.2 (NGFF) SSD-Modul muss separat erworben werden ASUS H170I-PLUS D3 1-19...
  • Seite 30 +5V Standby +5 Volts Power OK -5 Volts PIN 1 +5 Volts +5 Volts PSON# +3 Volts -12 Volts +3 Volts +3 Volts H170I-PLUS D3 ATX power connectors • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU), das ATX 12 V-Spezifikation 2.0 (oder neuere Version) unterstützt und mindestens eine Leistung von 350 W verwenden. • Vergessen Sie nicht, den 4-Pin / 8-Pin-ATX + 12V-Stromstecker anzuschließen. Ansonst wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten verwenden oder wenn Sie weitere Geräte installieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht.
  • Seite 31 Das TPM-Modul muss separat erworben werden. System Panel Anschluss (10-1 polig F_PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. F_PANEL (NC) HWRST# Ground PWR_LED- HDD_LED- PWR_LED+ HDD_LED+ PIN 1 H170I-PLUS D3 System panel connector • System Power LED (2-pol. +PWR_LED-) Dieser 2-polige Stecker ist für die System-Strom-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig +HDD_LED-) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die HDD LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. •...

  • Seite 32: Onboard Leds

    Onboard LEDs Standby Power LED Das Motherboard hat eine Standby-LED, die leuchtet, wenn das System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard- Komponenten entfernen oder installieren. In der folgenden Abbildung finden Sie die Position der LED auf dem Motherboard. SB_PWR Standby Power Powered Off H170I-PLUS D3 Standby power LED 1.10 Software Support 1.10.1 Installieren eines Betriebsystems Dieses Motherboard unterstützt Windows 7 (32-bit / 64-bit), Windows 8 .1(32-bit /64- bit) und Windows 10 (64-bit)-Betriebssysteme. Installieren Sie immer die neueste Betriebssystemversion und die dazugehörigen Updates, um die Funktionen Ihrer Hardware zu maximieren. Motherboard-Einstellungen und Hardware-Optionen variieren. Beziehen Sie sich auf die Dokumentation Ihres Betriebssystems für detaillierte Informationen. Kapitel 1: Produkteinführung 1-22...

  • Seite 33: Support Dvd Information

    So starten Sie die DVD Legen Sie die Support-DVD in das optische Laufwerk. Wenn Autorun auf Ihrem Computer aktiviert ist, zeigt die DVD automatisch die Liste der einzigartigen Funktionen des ASUS Motherboards. Klicken Sie auf die Treiber, Dienstprogramme oder Specials Registerkarte, um ihre jeweiligen Menüs anzuzeigen. Die folgende Abbildung diehnt nur zu Ihrer Referenz. Zur Anzeige eines Registers auf ein Symbol klicken Zum Installieren klicken Ein Element mit Häkchen versehen und zum Installieren auf Installieren klicken Wenn Autorun NICHT aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD, um die Datei Setup.exe im BIN-Verzeichnis zu finden. Doppelklicken Sie auf Setup.exe, um die DVD auszuführen. ASUS H170I-PLUS D3 1-23...
  • Seite 34 Kapitel 1: Produkteinführung 1-24...

  • Seite 35: Bios-Infos

    Verwaltung und Aktualisierung des BIOS Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update, um das ursprüngliche BIOS des Motherboards zu kopieren. 2.1.1...

  • Seite 36: Kapitel 2: Erste Schritte

    2.1.2 ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. • Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü.

  • Seite 37: Asus Bios Updater

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...
  • Seite 38 ENTER to select boot device ESC to boot using defaults P2: ST3808110AS (76319MB) aigo miniking (250MB) UEFI: (FAT) ASUS DRW-2014L1T(4458MB) P1: ASUS DRW-2014L1T(4458MB) UEFI: (FAT) aigo miniking (250MB) Enter Setup Wenn die Bootnachricht erscheint, drücken Sie die Eingabetaste innerhalb von fünf (5) Sekunden, um FreeDOS-Eingabeaufforderung zu öffnen.
  • Seite 39 Schalten Sie das System NICHT aus oder setzen Sie es zurück, während der Aktualisierung des BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 2.10 Exit-Menü für weitere Details. ASUS H170I-PLUS D3...

  • Seite 40: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard zu laden. • Falls Sie eine Maus für die Navigation im BIOS-Setupprogramm verwenden möchten, sollten Sie eine USB-Maus an das Motherboard anschließen.
  • Seite 41 System zurück Lüfter. Klicken Sie auf die Taste, um anzeigen die Lüfter manuell zu tunen Zeigt die Auswahl der bootfähigen G Lädt die optimierte Bootgeräteprioritäten Standardwerte Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS H170I-PLUS D3...

  • Seite 42: Erweiterter Modus

    Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Zum Aufrufen des EZ Modus, klicken Sie EzMode(F7) oder drücken Sie <F7>. Q-Fan Anleitung Control...

  • Seite 43: Menüelemente

    EZ Tuning Wizard (F11) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID- Modus zu ändern. Siehe Abschnitt 2.2.4 EZ Tuning Wizard für weitere Informationen. ASUS H170I-PLUS D3...

  • Seite 44: Allgemeine Hilfe

    In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:.

  • Seite 45: Qfan Control

    Klicken Sie hier um einen Lüfter für die Konfiguration zu wählen Wählen sie ein Profil Übernehmen der Klcken Sie zur um es für den Lüfter zu Lüftereinstellungen Zurückkehren des Rückgängigmachen übernehmen anklicken Hauptmenüs der Änderungen anklicken ASUS H170I-PLUS D3 2-11...
  • Seite 46 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Klicken Sie, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 47: Anleitung

    2.2.4 Anleitung EZ Tuning Wizard kann einfach SATA HDD/SSD auf RAID Modus setzen. ASUS H170I-PLUS D3 2-13...

  • Seite 48: Favoriten

    Favoriten Meine Favoriten ist Ihr persönlicher Bereich, zum einfachen Speichern Ihrer beliebtesten BIOS Elemente. 2-14 Kapitel 2: Erste Schritte...

  • Seite 49: Hinzufügen Von Elementen Zu Meine Favoriten

    Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. KlickenSie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS Elemente anzusehen. ASUS H170I-PLUS D3 2-15...

  • Seite 50: Main-Menü (Hauptmenü)

    Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setupprogramms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. 2.4.1 Sprache [Englisch] Hier können Sie die BIOS-Sprache aus den Optionen wählen. Konfigurationsoptionen: [English] [Español] [Русский] [한국어] 2.4.2...

  • Seite 51: User Password

    Um das Benutzer-Kennwort zu entfernen, folgen Sie den Schritten zur Änderung des Benutzer- Kennworts, drücken Sie aber bei der Aufforderung zur Passworteingabe/- bestätigung die <Eingabetaste>, damit das Feld leer bleibt. Nachdem Sie das Kennwort entfernt haben, zeigt das Element User Password oben im Fenster Not Installed an. ASUS H170I-PLUS D3 2-17...

  • Seite 52: Ai Tweaker-Menü

    Ai Tweaker-Menü Im Ai Tweaker-Menü können Sie die Übertaktungs-bezogenen Einstellungen konfigurieren. Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen.

  • Seite 53: Kern Verhältnisbeschränkung

    Wählen Sie [Auto], um die CPU-Standard-Tzurbo-Ratio-Einstellungen zu übernehmen oder weisen Sie einen Wert für die 4-Kernverhältnisgrenze der höher oder gleich der 3-Kernverhältnisgrenze sein muss. Wenn Sie einen Wert für 3-Kernverhältnisgrenze zuweisen, setzen Sie die 1-Kernverhältnisgrenze, 2-Kernverhältnisgrenze und 3-Kernverhältnisgrenze nicht auf [Auto]. ASUS H170I-PLUS D3 2-19...

  • Seite 54: Bclk Frequenz: Dram Frequenzverhältnis [Auto]

    Konfigurationsoptionen: [Aktuelle Einstellungen Behalten] [Aktiviert] 2.5.6 EPU Energiesparmodus [Deaktiviert] Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihren minimalen Stromverbrauch-Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU- VCC und Vcore Spannung zu setzen und den besten Energiesparzustand zu erreichen.

  • Seite 55: Digi+ Power Control

    CPU Current Capability [Auto] Hier können Sie den gesamten Leistungsbereich konfigurieren und gleichzeitig den Overclocking-Frequenzbereich erweitern. Konfigurationsoptionen: [Auto] [100%] [110%] [120%] [130%] [140%] Wählen Sie beim Übertakten oder unter hoher CPU-Belastung für einen zusätzlichen Leistungsschub einen höheren Wert. ASUS H170I-PLUS D3 2-21...
  • Seite 56 CPU VRM Schaltfrequenz [Auto] Dieses Element beeinflusst die VRM-Reaktionsgeschwindigkeit und die Wärmeproduktion der Komponente. Wählen Sie [Manuell], um eine höhere Frequenz ein schnelleres Einschwingverhalten zu konfigurieren. Konfigurationsoptionen: [Auto] [Manual] Entfernen Sie NICHT das Thermalmodul. Die thermischen Bedingungen müssen überwacht werden. Das folgende Element erscheint nur, wenn Sie die CPU VRM Schaltfrequenz auf [Manual] setzen.
  • Seite 57 Diese Option regelt die Gesamtleistungsbereiche für GT-Übertaktung Ein höherer Wert bewirkt einen breiteren Leistungsbereich und erweitert gleichzeitig den Übertaktungsfrequenzbereich. Konfigurationsoptionen: [Auto] [100%] [110%] [120%] [130%] [140%] Wählen Sie beim Übertakten oder unter hoher GT-Belastung für einen zusätzlichen Leistungsschub einen höheren Wert. ASUS H170I-PLUS D3 2-23...

  • Seite 58: Interne Cpu Energieverwaltung

    CPU Grafik Schaltfrequenz [Auto] / CPU Grafik [Auto] Dieses Element beeinflusst die GT-Reaktionsgeschwindigkeit und die Wärmeproduktion der Komponente. Wählen Sie [Manuell], um eine höhere Frequenz ein schnelleres Einschwingverhalten zu konfigurieren. Konfigurationsoptionen: [Auto] [Manual] Entfernen Sie NICHT das Thermalmodul. Die thermischen Bedingungen müssen überwacht werden.
  • Seite 59 2.5.11 CPU-Kern-&-/-Cache-Stromlimit max. [Auto] Hier können Sie eine höheren Strombegrenzung einstellen, um Frequenz- und Leistungsdrosselung beim Übertakten zu verhindern. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.00A bis 255.50A in 0.25A-Schritten. ASUS H170I-PLUS D3 2-25...
  • Seite 60 2.5.12 Max. Limit CPU-Grafikkartenstrom. [Auto] Hier können Sie eine höheren Strombegrenzung einstellen, um Frequenz- und Leistungsdrosselung beim Übertakten zu verhindern. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.00A bis 255.50A in 0.25A-Schritten. 2.5.13 Min.
  • Seite 61 Das folgende Element erscheint nur, wenn Sie die CPU-Grafikspannung auf [Manuellen Modus] setzen CPU-Grafikspannungs-Override [Auto] Hier können Sie die CPU-Grafikspannungsübergehung festlegen. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.600V bis 1.700V in 0.005V-Schritten. ASUS H170I-PLUS D3 2-27...

  • Seite 62: Pch Kernspannung [Auto]

    Das folgende Element erscheint nur, wenn Sie die CPU-Kernspannung auf [Offset Mode] setzen. Offset Modus Zeichen [+] [+] Offset der Spannung durch einen positive. [–] Offset der Spannung durch einen negativen Wert. CPU-Grafikspannungsoffset [Auto] Dieses Element ermöglicht Ihnen die Konfiguration des CPU- Grafikkartenspannungsoffset.

  • Seite 63: Advanced-Menü

    Wenn aktiviert, kann ein VMM zusätzliche, von Vanderpool Technology zur Verfügung gestellte Hardwarefähigkeiten nutzen. Konfigurationsoptionen:[Disabled] [Enabled] Hardware Prefetcher [Enabled] Mit diesem Element erlauben Sie der CPU Befehle und Daten in der L2-Cache vorabzurufen, reduziert die Ladezeit der DRAM und verbessert die Systemleistung. Konfigurationsoptionen:[Disabled] [Enabled] ASUS H170I-PLUS D3 2-29...

  • Seite 64: Adjacent Cache Line Prefetch [Aktiviert]

    Adjacent Cache Line Prefetch [Aktiviert] Dieses Produkt ermöglicht den Mitte Level Cache (L2) Cachezeilen abzurufen, die DRAM Ladezeit zu reduzieren und verbessert außerdem die Performance. Konfigurationsoptionen:[Disabled] [Enabled] CPU-Energieverwaltung Hier können Sie die Leistung der CPU verwalten und konfigurieren. Intel SpeedStep [Enabled] Aktivieren Sie dieses Element, sodass das Betriebssystem die CPU-Spannung und die Taktfrequenz dynamisch anpasst, was zu einem verringerten, durchschnittlichen Stromverbrauch und einer verringerten, durchschnittlichen Wärmeproduktion führt.

  • Seite 65: Weitere Plattformkonfiguration

    Konfigurationsoptionen: [Deaktiviert] [L0s] [L1] [L0sL1] PEG ASPM Unterstützung [Deaktiviert] Mit diesem Element können Sie den ASPM-Status für Energiesparende Bedingungen wählen, oder um das ASUS optimierte Energiespar-Profil zu verwenden. Konfigurationsoptionen: [Deaktiviert] [Auto] [ASPM L0s] [L1] 2.6.3 System Agent (SA) Configuration (Systemagent- (SA) Konfiguration) VT-d [Deaktiviert] Ermöglicht Ihnen die De-/Aktivierung der VT-d Funktion bei MCH.
  • Seite 66 iGPU Multi-Monitor [Disabled] Mit diesem Element können Sie beide Geräte integrierter und diskreter Grafik für die multi-Monitor-Ausgabe ermächtigen. Die CPU gemeinsamen Systemspeichergröße wird auf 64 MB festgelegt. Konfigurationsoptionen:[Disabled] [Enabled] RC6(Render Standby) [Enabled] Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Render-Standby-Unterstützung. Konfigurationsoptionen:[Disabled] [Enabled] DVMT Pre-Allocated [32M] Ermöglicht Ihnen die Auswahl des per DVMT 5.0 zugewiesenen, von der CPU-...

  • Seite 67: Pch Speicherkonfiguration

    SATA-Konfiguration. Die SATA-Anschlüsse zeigen Leer an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. Hyper Kit Mode [Disabled] Deaktivieren Sie diese Option für M.2-Geräte. Aktivieren Sie diese Option für die ASUS- Hyper-Kit-Karte. Konfigurationsoptionen:[Disabled] [Enabled] SATA Controller(s) [Enabled] Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung des SATA-Gerätes.

  • Seite 68: Usb Konfiguration

    2.6.6 USB Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Wenn kein USB-Gerät erkannt wird, zeigt das ElementNone an. Legacy USB Support [Aktiviert] [Aktiviert] Ihr System unterstützt die USB-Geräte in älteren Betriebssystemen. [Deaktiviert] USB-Geräte können nur für BIOS-Setup verwendet werden und werden nicht in der Liste der Boot-Geräte erkannt.

  • Seite 69: Wi-Fi Controller [Aktiviert]

    Das System geht in den angeschalteten Zustand nach einem Stromausfall. [Power Off] Das System geht in den ausgeschalteten Zustand nach einem Stromausfall. [Last State] Das System begibt sich nach einem Stromausfall in den Status in dem es sich zuletzt befunden hat. ASUS H170I-PLUS D3 2-35...

  • Seite 70: Ipv4/Ipv6 Pxe Unterstützung [Aktiviert]

    Power On By PCI-E/PCI [Disabled] Mit diesem Element können Sie die Wake-on-LAN-Funktion von dem onboard LAN- Controller oder anderen installierten PCIe/PCI LAN-Karten aktivieren oder deaktivieren. Konfigurationsoptionen:[Disabled] [Enabled] Power On By Ring [Disabled] [Disabled] Deaktiviert Ring zur Erzeugung eines Weckereignisses. [Enabled] Aktiviert Ring zur Erzeugung eines Weckereignisses.
  • Seite 71 Q-Fan Tuning Klicken Sie [OK] , um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie die minimalen Arbeitskreis für jeden Lüfter. Während der Abstimmung dürfen Sie Ihr System nicht herunterfahren oder neu starten. Konfigurationsoptionen: [OK] [Cancel] ASUS H170I-PLUS D3 2-37...
  • Seite 72 CPU Q-Fan Control [PWM Mode] [PWM-Modus] Aktiviert die Zusatz-Q-Fan-Steuerung im PWM-Modus bei 4-poligen Gehäuselüftern [Deaktiviert] Deaktiviert die CPU Q-Fan-Kontrollfunktion. Die folgenden Elemente erscheinen, nur wenn Sie die CPU Q-Fan Kontroll auf [PWM Mode] festgelegt haben CPU Fan Speed Low Limit [200 RPM] Dieses Element erscheint nur, wenn Sie die Funktion CPU Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die CPU- Lüftergeschwindigkeit.

  • Seite 73: Gehäuselüfter 1/Gehäuselüfter 2 Q-Fan Control [Dc Mode]

    Verwenden Sie die Tasten <+> und <->, um den Wert der mittleren Gehäuselüfter- Temperatur festzulegen. Gehäuselüfter 2/2 Mittlerer Arbeitszyklus(%) [62] Verwenden Sie die < + > oder <-> Tasten zum Einstellen des mittleren Arbeitszyklus für den Gehäuselüfter. Die Werte liegen zwischen 60% und 100%. ASUS H170I-PLUS D3 2-39...

  • Seite 74: Anti Surge Support [Enabled]

    Gehäuselüfter 2/2 untere Temperatur [42] Verwenden Sie die < + > oder <-> Tasten, um die niedrigere Temperatur des Gehäuselüfters einzustellen. Die Werte liegen zwischen 40% und 40%. Gehäuselüfter 2/2 Min. Duty Cycle(%) [60] Verwenden Sie die Tasten <+> and <->, um den minimalen Gehäuselüfterarbeitszyklus festzulegen.

  • Seite 75: Numlock Startzustand [Aktiviert]

    Option ROM Nachrichten [Aktiviert] [Aktiviert] Die Drittanbieter-ROM Nachrichten werden während des POST angezeigt. [Deaktiviert] Deaktiviert die ROM Nachrichten und zeigt nur das ASUS-Logo während des POST an. 2.8.6 Interrupt 19 Capture [Disabled] Mit diesem Element können Sie Interrupt 19 durch die Option ROMs auffangen.

  • Seite 76: Boot Vom Pci-E/Pci Erweiterungsgeräte [Legacy Oprom First]

    Starte CSM [Enabled] [Auto] Das System erkennt automatisch die bootfähigen Geräte und die Add-on- Geräte. [Enabled] Für eine bessere Kompatibilität, aktivieren Sie die CSM, um die nicht-UEFI- Treiber Zusatzgeräte oder den Windows-UEFI-Modus voll zu unterstützen. [Disabled] Deaktivieren Sie die CSM, um das Windows Security Update and Security Boot voll zu unterstützen.

  • Seite 77: Schlüsselverwaltung

    Wählen Sie Ja, um den System Standard KEK anzufügen, oder Nein zum Anfügen einer heruntergeladenen zusätzlichen KEK von einem USB-Speichergerät, für das Db und Dbx Management. Der KEK-Datei muss als UEFI variable Struktur mit zeitbasierte authentifizierter Variable formatiert werden. ASUS H170I-PLUS D3 2-43...
  • Seite 78 DB-Verwaltung Die db (Authorized Signature database) listet die Unterzeichner oder Bilder von UEFI- Anwendungen, Betriebssystem-Lader, und UEFI-Treiber, die Sie auf dem einzelnen Computer laden. db löschen Hier können Sie den db-Datei von Ihrem System löschen. Ein Bootfehler kann die Folge sein. Lade Standard db Wählen Sie ja zum Laden der System Standard db oder Nein um eine heruntergeladene db von einem USB Speichergerät zu laden.

  • Seite 79: Boot Option Priorities

    Untermenü anzeigen zu lassen. 2.9.1 ASUS EZ Flash 3 Utility Ermöglicht den Betrieb von ASUS EZ Flash 3. Drücken Sie die [Eingabetaste] zum Start von ASUS Flash 2. Für weitere Informationen, beziehen Sie sich auf den Abschnitt ASUS EZ Flash 3 2.9.2...

  • Seite 80: Profil Von Usb-Laufwerk Laden/Auf Usb-Laufwerk Speichern

    Mit diesem Element können Sie ein Profil von Ihrem USB-Laufwerk laden oder speichern und ein Profil auf Ihrem USB-Laufwerk speichern oder laden. 2.9.4 ASUS SPD-Information DIMM Steckplatz Nummer [DIMM_A1] Zeigt die SPD-Information des DIMM-Moduls im ausgewählten Steckplatz an. Konfigurationsoptionen: [DIMM_A1] [DIMM_B1] 2.10...

  • Seite 81: Efi Shell Aus Dem Dateisystemgerät Starten

    Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell aus dem Dateisystemgerät starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. ASUS H170I-PLUS D3 2-47...
  • Seite 82 2-48 Kapitel 2: Erste Schritte...
