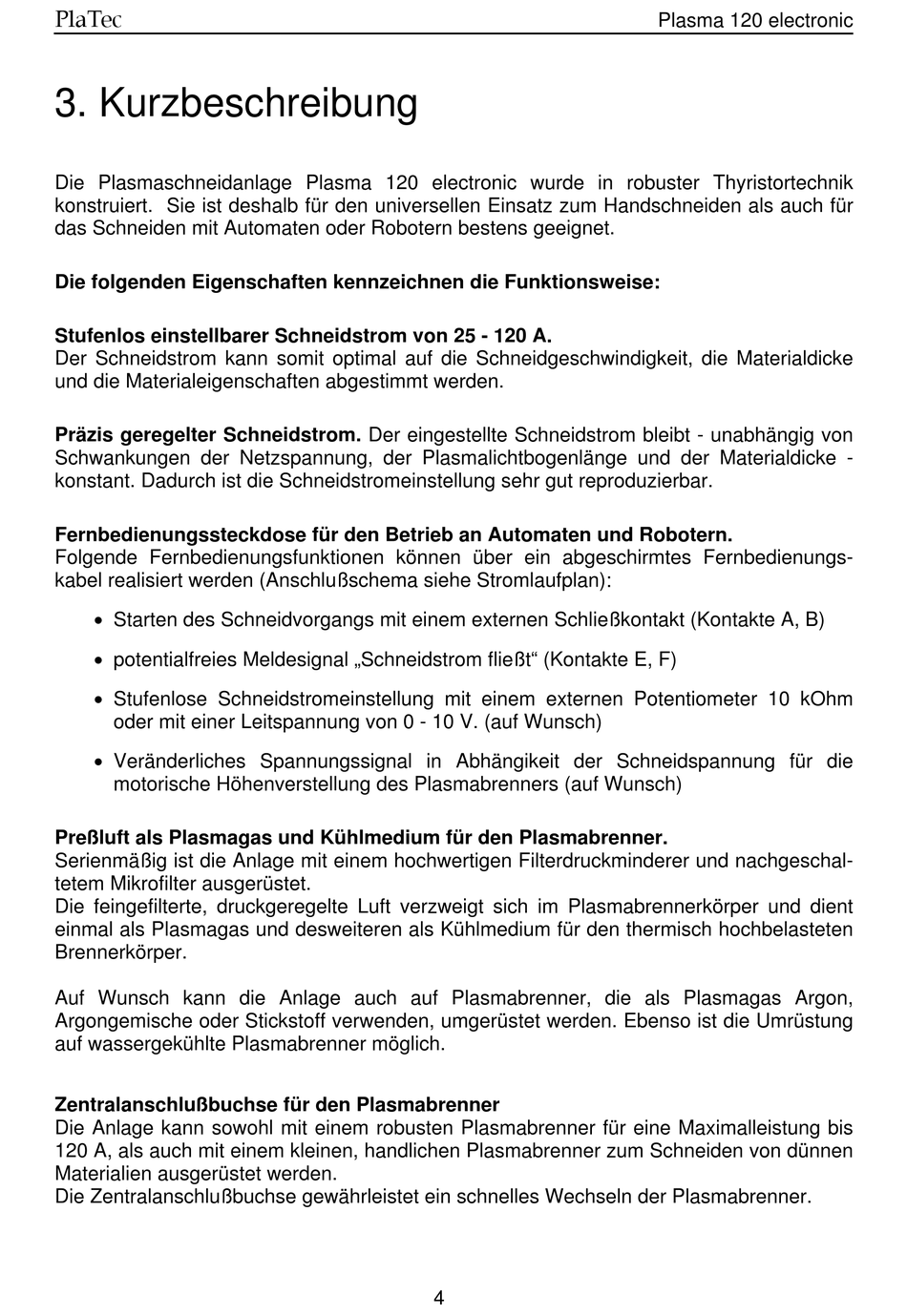

3. Kurzbeschreibung

Die Plasmaschneidanlage Plasma 120 electronic wurde in robuster Thyristortechnik
konstruiert. Sie ist deshalb für den universellen Einsatz zum Handschneiden als auch für
das Schneiden mit Automaten oder Robotern bestens geeignet.
Die folgenden Eigenschaften kennzeichnen die Funktionsweise:
Stufenlos einstellbarer Schneidstrom von 25 - 120 A.
Der Schneidstrom kann somit optimal auf die Schneidgeschwindigkeit, die Materialdicke
und die Materialeigenschaften abgestimmt werden.
Präzis geregelter Schneidstrom. Der eingestellte Schneidstrom bleibt - unabhängig von
Schwankungen der Netzspannung, der Plasmalichtbogenlänge und der Materialdicke -
konstant. Dadurch ist die Schneidstromeinstellung sehr gut reproduzierbar.
Fernbedienungssteckdose für den Betrieb an Automaten und Robotern.
Folgende Fernbedienungsfunktionen können über ein abgeschirmtes Fernbedienungs-
kabel realisiert werden (Anschlußschema siehe Stromlaufplan):
 Starten des Schneidvorgangs mit einem externen Schließkontakt (Kontakte A, B)
 potentialfreies Meldesignal „Schneidstrom fließt" (Kontakte E, F)
 Stufenlose Schneidstromeinstellung mit einem externen Potentiometer 10 kOhm
oder mit einer Leitspannung von 0 - 10 V. (auf Wunsch)
 Veränderliches Spannungssignal in Abhängikeit der Schneidspannung für die
motorische Höhenverstellung des Plasmabrenners (auf Wunsch)
Preßluft als Plasmagas und Kühlmedium für den Plasmabrenner.
Serienmäßig ist die Anlage mit einem hochwertigen Filterdruckminderer und nachgeschal-
tetem Mikrofilter ausgerüstet.
Die feingefilterte, druckgeregelte Luft verzweigt sich im Plasmabrennerkörper und dient
einmal als Plasmagas und desweiteren als Kühlmedium für den thermisch hochbelasteten
Brennerkörper.
Auf Wunsch kann die Anlage auch auf Plasmabrenner, die als Plasmagas Argon,
Argongemische oder Stickstoff verwenden, umgerüstet werden. Ebenso ist die Umrüstung
auf wassergekühlte Plasmabrenner möglich.
Zentralanschlußbuchse für den Plasmabrenner
Die Anlage kann sowohl mit einem robusten Plasmabrenner für eine Maximalleistung bis
120 A, als auch mit einem kleinen, handlichen Plasmabrenner zum Schneiden von dünnen
Materialien ausgerüstet werden.
Die Zentralanschlußbuchse gewährleistet ein schnelles Wechseln der Plasmabrenner.
