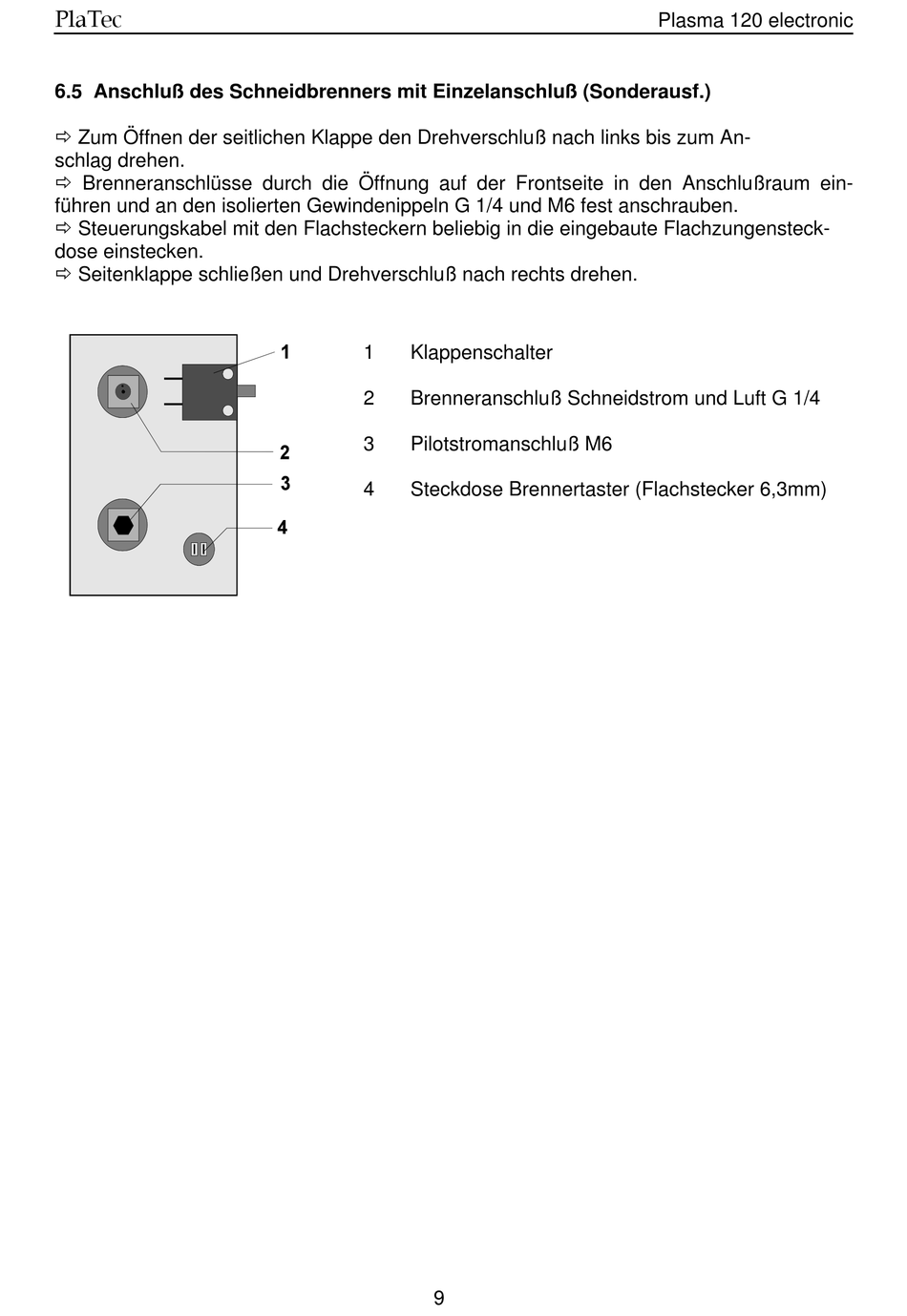

6.5 Anschluß des Schneidbrenners mit Einzelanschluß (Sonderausf.)
Zum Öffnen der seitlichen Klappe den Drehverschluß nach links bis zum An-
schlag drehen.
Brenneranschlüsse durch die Öffnung auf der Frontseite in den Anschlußraum ein-
führen und an den isolierten Gewindenippeln G 1/4 und M6 fest anschrauben.
Steuerungskabel mit den Flachsteckern beliebig in die eingebaute Flachzungensteck-
dose einstecken.
Seitenklappe schließen und Drehverschluß nach rechts drehen.
1
Klappenschalter
2
Brenneranschluß Schneidstrom und Luft G 1/4
3
Pilotstromanschluß M6
4
Steckdose Brennertaster (Flachstecker 6,3mm)
9
Plasma 120 electronic
