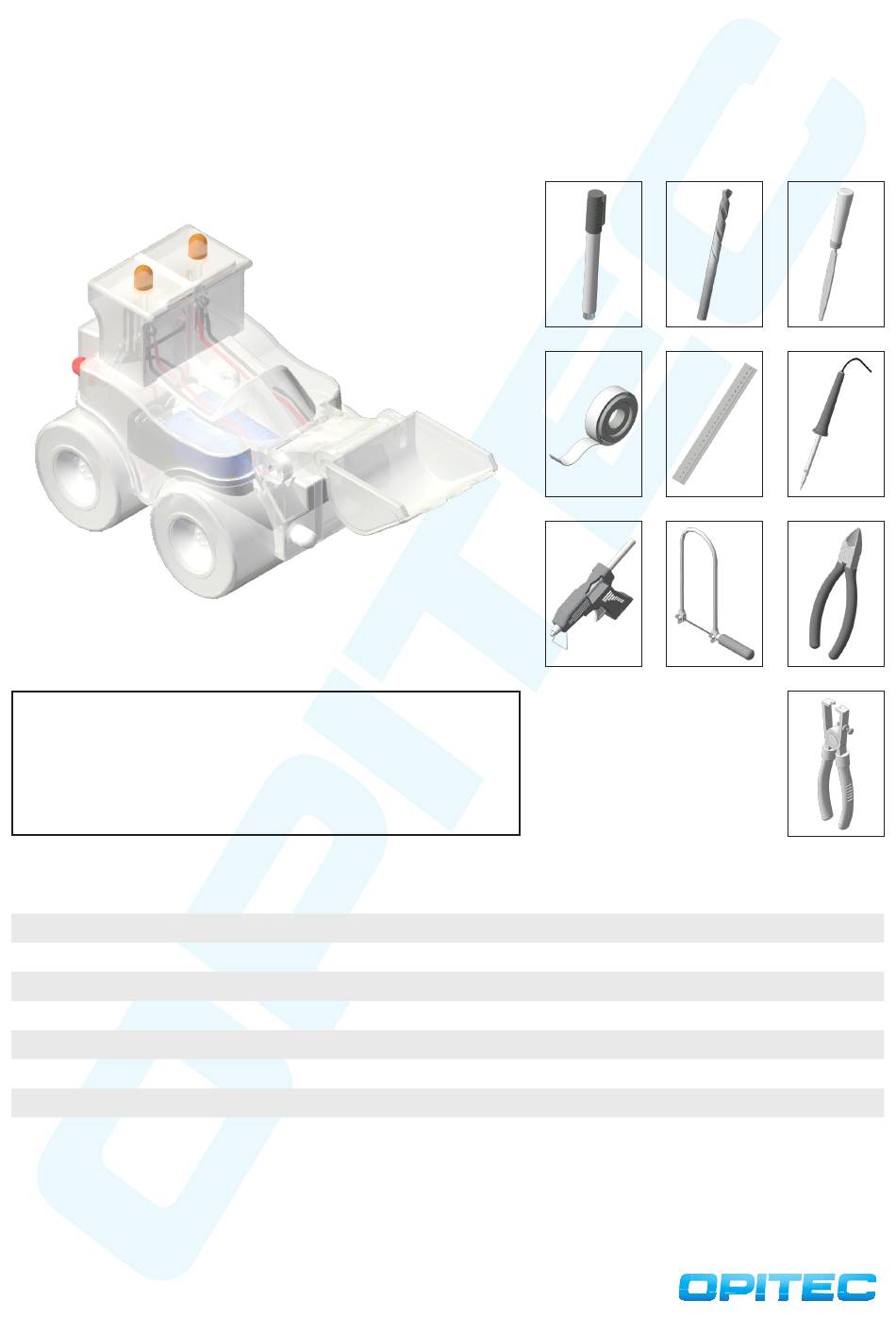

Opitec 126.526 Bauanleitung
Acryl-traktor mit led
Quicklinks
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für
Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Acryl-Traktor glasklar
LED weiß
Blink-LED rot
Blink-LED orange
Micro Schiebeschalter
Batteriehalter 2x AAA
Schaltlitze rot
Schaltlitze schwarz
1
Acryltraktor mit LED
HINWEIS:
Stückzahl
1
1
1
1
1
1
1
1
126.526
Benötigtes Werkzeug:
Filzstift
Isolierband
Heißklebepistole
zusätzlich benötigt:
2x Batterie AAA
Maße (mm)
130x75x60
Ø5
Ø5
Ø5
10x11x7
52x24x12
0,5m
0,5m
Ø5
Bohrer
Feile
Lineal
Lötkolben
Laubsäge
Seitenschneider
Abisolierzange
Bezeichnung
Traktor
LED weiß
LED rot
LED orange
Schalter
Batteriehalter
Kabel rot
Kabel schwarz
Teile-Nr.
1
2
3
4
5
6
7
8
Verwandte Anleitungen für Opitec 126.526
Inhaltszusammenfassung für Opitec 126.526
- Seite 1 HINWEIS: 2x Batterie AAA Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 126.526 Acryl-Traktor mit LED Die Beinchen der LED auf ca. 15mm kürzen. Die Kathode (Minus) ist Kabel ablängen und beidseitig ca. 5mm abisolieren: Pro LED-Strang je danach noch an dem abgeflachten Rand und an dem größeren Innen- 1x rot und schwarz 80mm lang, je 2x rot und schwarz 50mm lang.
- Seite 3 Bauanleitung 126.526 Acryl-Traktor mit LED Bohrungspositionen für die LED anzeichnen: Alle Bohrungen werden Dachleuchten (orange) mit einem 5mm Bohrer gebohrt. Frontleuchten (weiß) Rückleuchten (rot) Schalterausschnitt 6x11mm, Maß 11mm später beim Feilen bis zum inneren Kragen erweitern Ø5 Bohrungen mit einem 5mm Bohrer vorsichtig durchbohren. Langsam Traktor zerlegen bohren, Acryl kann schnell reißen, besonders kurz bevor das Loch ganz...
- Seite 4 Bauanleitung 126.526 Acryl-Traktor mit LED Schalterausschnitt aussägen und mit einer Feile nacharbeiten Eine Seite des LED-Strangs in das linke Gehäuseteil einbauen, mit der weißen LED beginnen. Den Schalter in den Ausschnitt schieben, Kabel ordentlich verlegen. LED und Schalter mit ein wenig Heißkleber sichern.
