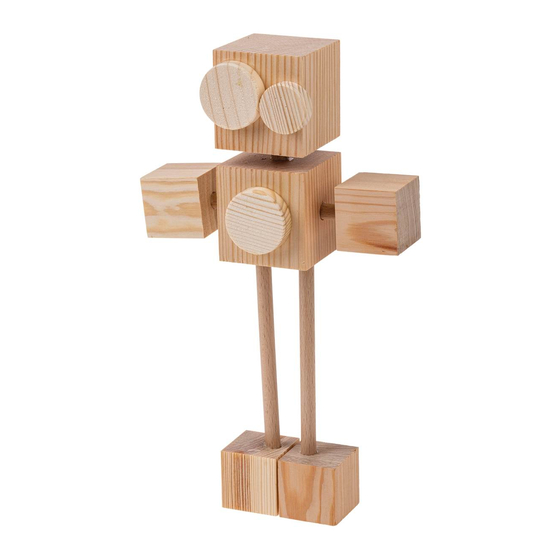

Opitec RoBi Roberti Bauanleitung

Diese Anleitung herunterladen

Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-

zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-

zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter

Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für

Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!

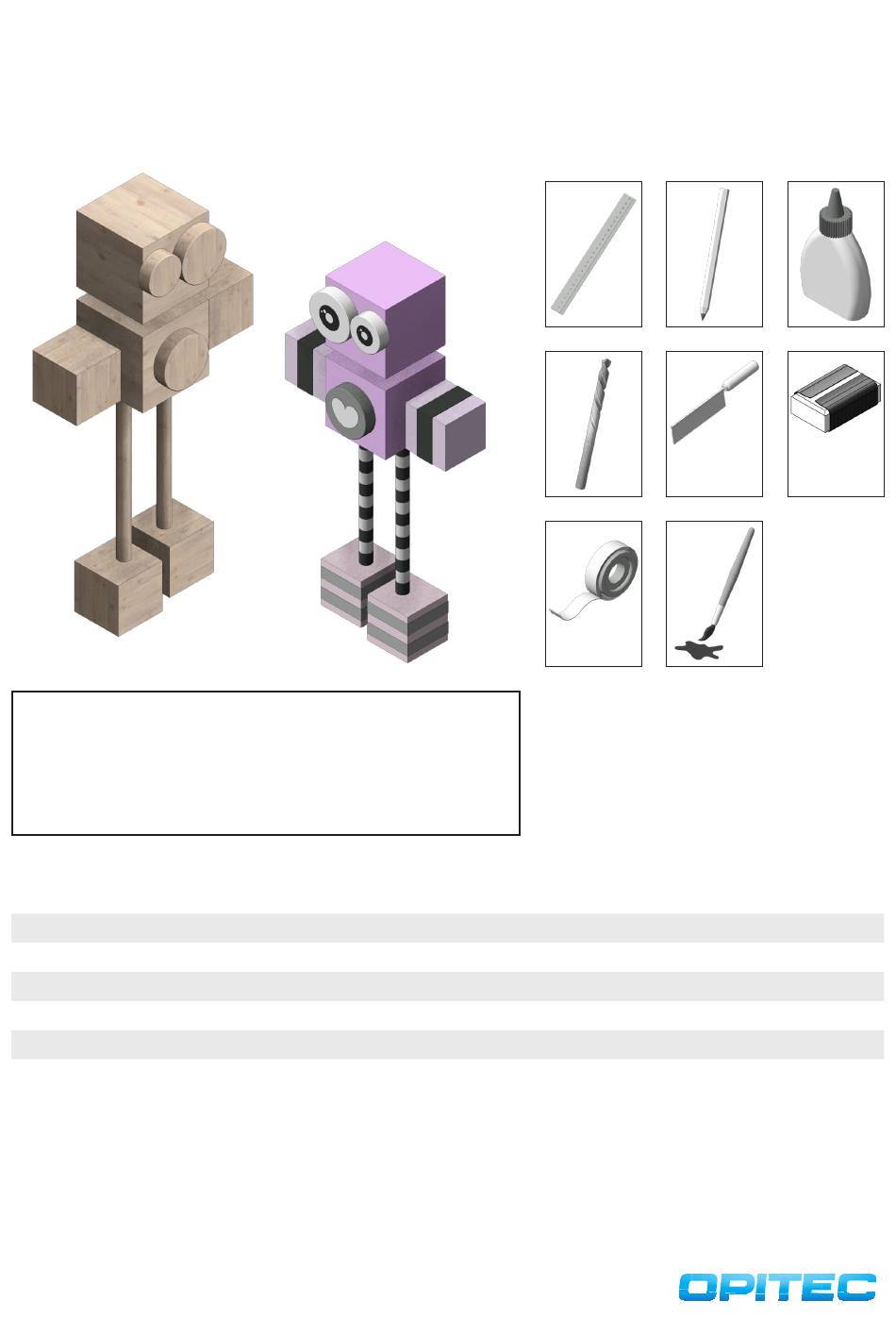

Stückliste

Holzwürfel

Holzrad

Rundstab

Opitec RoBi Roberti

HINWEIS:

Stückzahl

126.571

Benötigtes Werkzeug:

Lineal

Bohrer

evtl. Klebeband

Maße (mm)

60x60x60

40x40x40

ø40

ø30

ø10x250

Bleistift

ø2

ø10

Feinsäge

Farbe & Pinsel

Bezeichnung

Kopf/Rumpf

Hände/Füße

Auge/Bauchtasche

Auge

Arme/Beine/Hals

Holzleim

Schleifpapier

Teile-Nr.

Seite 1 Farbe & Pinsel HINWEIS: Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
Seite 2 Bauanleitung 126.571 Opitec RoBi Roberti Hinweis: Um zu vermeiden, dass beim Bohren das Holz springt oder einreisst die Bohrungen erst mit einem ø2mm Bohrer vorbohren.. ø2 ø2 ø10 ø10 Für die Beine in die beiden übrigen Holzwürfel (2a) mit Hilfe der Bohr- Für die Arme, in die beiden Holzwürfel (2) mit Hilfe einer Bohrmaschi-...
Seite 3 Bauanleitung 126.571 Opitec RoBi Roberti Holzwürfel 90° drehen Holzwürfel 180° drehen! ø2 ø10 Den Holzwürfel für den Rumpf (1) 90° drehen und mittig, wie gezeigt, eine ø 10mm Bohrung, 10mm tief. für den einen Arm bohren. Anschließend den Würfel 180° drehen und auf der Gegenüberliegenden Seite die gleiche Bohrung für den zweiten Arm bohren.
Seite 4 Bauanleitung 126.571 Opitec RoBi Roberti Jeweils 1 Rundstabstück (5b, 50mm) in jeweils eine Bohrung der Holz- Jeweils einen Rundstab (5a) in die Bohrungen beider Holzwürfel für die würfel für die Arme (2) einleimen. Leim gut trocknen lassen. Beine (2a) einleimen. Leim gut trocknen lassen.

126.571
