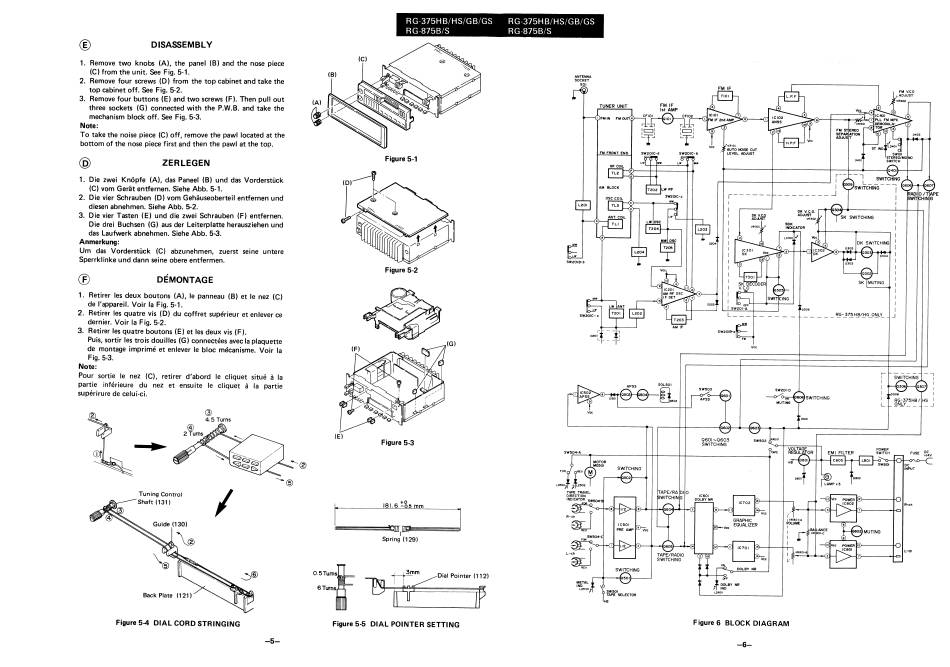

DISASSEMBLY
l. Remove two knobs (A), the panel (B) and the nose piece
(C) from the unit. See Fig. 5-1.
2. Remove four screws (D) from the top cabinet and take the
top cabinet off. See Fig. 5-2.
3. Remove four buttons (E) and two screws (F). Then pull out
three sockets (G) connected with the P.W.B. and take the
mechanism block off. See Fig. 5-3.
Note:
To take the noise piece (C) off, remove the pawl located at the
bottom of the nose piece first and then the pawl at the top.
ZERLEGEN
D
1. Die zwei Knöpfe (A), das Paneel (B) und das Vorderstück
(C) vom Gerät entfernen. Siehe Abb. 5-1.
2. Die vier Schrauben (D) vom Gehäuseoberteil entfernen
diesen abnehmen. Siehe Abb. 5-2.
3. Die vier Tasten (E) und die zwei Schrauben (F) entfernen.
Die drei Buchsen (G) aus der Leiterplatte herausziehen und
das Laufwerk abnehmen. Siehe Abb. 5-3.
Anmerkung:
Um das Vorderstück (C) abzunehmen, zuerst seine untere
Sperrklinke und dann seine obere entfermen.
DÉMONTAGE
I. Retirer Iesdeux boutons (A), le panneau(B) et le nez (C)
de I'appareil. Voir la Fig. 5-1.
2. Retirer Iesquatre vis (D) du coffret supérieuret enleverce
dernier. Voir Ia Fig. 5-2.
3. Retirer Iesquatre boutons (E) et lesdeux vis (F).
Puis, s ortir lestrois douilles(G) connectées a vec laplaquette
de montage imprimé et enlever Ie bloc mécanisme. Voir Ia
Fig. 5-3.
Note:
Pour sortie Ie nez (C), retirer d'abord le cliquet situé å Ia
partie inférieure du nez et ensuite Ie cliquet å la partie
supérirure de celui-ci.
4.5 Turns
4
2 urns
Tuning Control
Shaft (131)
4
Guide (130)
(9
Back Plate (121)
Figure 54 DIAL CORD STRINGING
RG-375HB/HS/GB/GS
RG-875B/S
Figure 5-1
(D)
und
Figure 5-2
(F)
(E)
Figure 5-3
181. 6 -05 mm
spring (129)
3mm
O. 5 Tums
Dial Pointer (112)
6 Twns
Figure 5-5 DIAL POINTER SETTING
RG-375HB/HS/GB/GS
RG-875B/S
SOCKET
SOJ
FM IF
TUNER
1st AMP
CFIOI CF•02
FM FRONT swzac-d Swzo•C-b
RF COIL
TL2
AM KOCK
T 202
SW20'C-c
OSC COIL
ANT. COIL
LW OSC
T204
T2CB
SWz0'D-b
RF OSC
LW ANT
T201 L202
SW201C —
T203
SOLSOI
A PSS
IC50z
APSS
SW S04-A
SWITCHING
APEIRA O
TRAVEL
IN01cAT0R
Vee
TAPE.'RAOIO
SWITCHING
SWITCHNG
METAL
SW 501
TAPE
FM IF
•c 102
ANS s
0
HP.F
AUTO WSE Cur
LEVEL
SWITCHING
SK SWITCHING
INCNCATOR
L20S
IC301
, IC302
MUTING
s
I v.co
SWI ING
I SW201-A
RG- 375 HB/HG ONLY
SW20tB-o
Swzoeo
SWITCHING
0601--0603
SWITCHING
OR
EMI FILTER
801 C eos Leor
LAMP • S
•ceol
•c 702
IC802
IC801
DOLBY
INO
Figure 6 BLOCK DIAGRAM
FM VC.O
ADJUST
PLL
TOR
SWK)I
SW'TCH
0401
SWITCHM
ADO/ APE
SWITCHING
30
RG-*75HB/ HS
ONL
Fuse oc
SWITCH
Swea
INPur
