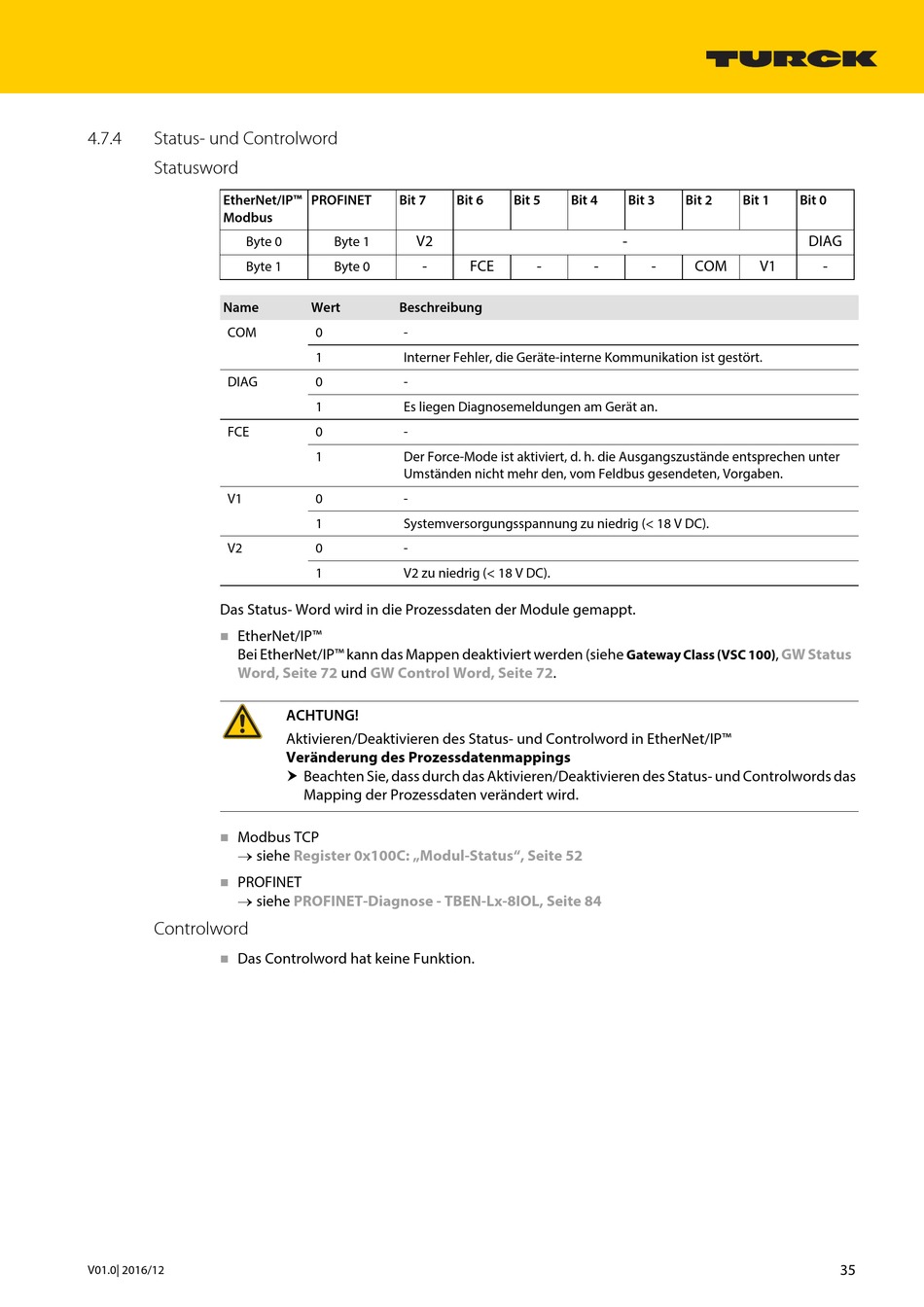

4.7.4
Status- und Controlword
Statusword
EtherNet/IP™
Modbus
Byte 0
Byte 1
Name
COM
DIAG
FCE
V1
V2
Das Status- Word wird in die Prozessdaten der Module gemappt.
EtherNet/IP™
Bei EtherNet/IP™ kann das Mappen deaktiviert werden (siehe
Word, Seite 72
Modbus TCP
siehe
PROFINET
siehe
Controlword
Das Controlword hat keine Funktion.
V01.0| 2016/12
PROFINET
Bit 7
Bit 6
Byte 1
V2
-
Byte 0
Wert
Beschreibung
0
-
1
Interner Fehler, die Geräte-interne Kommunikation ist gestört.
0
-
1
Es liegen Diagnosemeldungen am Gerät an.
0
-
1
Der Force-Mode ist aktiviert, d. h. die Ausgangszustände entsprechen unter
Umständen nicht mehr den, vom Feldbus gesendeten, Vorgaben.
0
-
1
Systemversorgungsspannung zu niedrig (< 18 V DC).
0
-
1
V2 zu niedrig (< 18 V DC).
und
GW Control Word, Seite
ACHTUNG!
Aktivieren/Deaktivieren des Status- und Controlword in EtherNet/IP™
Veränderung des Prozessdatenmappings
Beachten Sie, dass durch das Aktivieren/Deaktivieren des Status- und Controlwords das
Mapping der Prozessdaten verändert wird.
Register 0x100C: „Modul-Status", Seite 52
PROFINET-Diagnose - TBEN-Lx-8IOL, Seite 84
Bit 5
Bit 4
Bit 3
-
FCE
-
-
Gateway Class (VSC 100)
72.
Bit 2
Bit 1
Bit 0
DIAG
-
COM
V1
-
,
GW Status
35
