oldham CTX 300 Betriebsanleitung Seite 27

Justierung des CTX 300 SC
Dieses ist ein Sensor vom Typ Halbleiter.
■

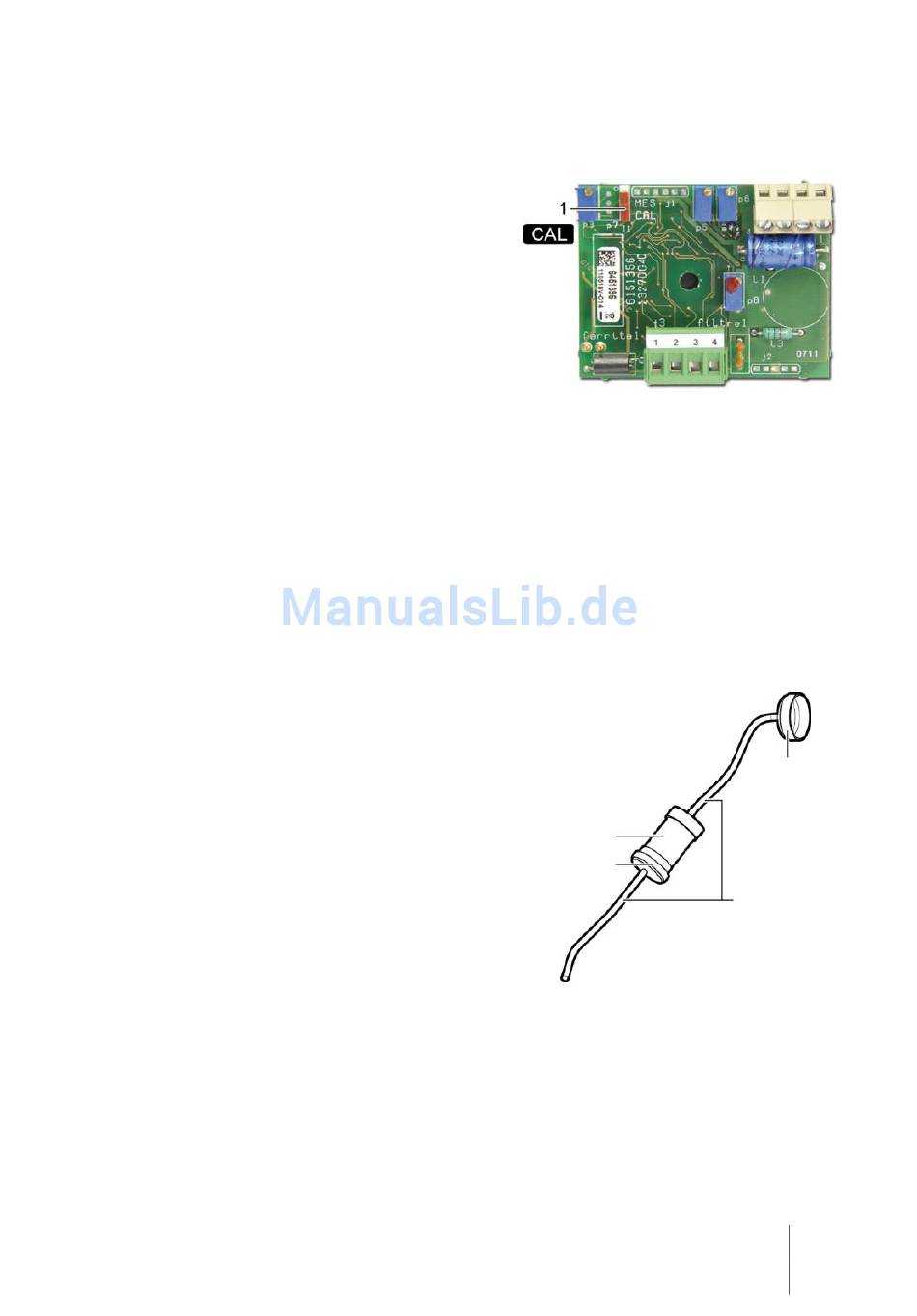

Schalter (Nr. 1) auf "CAL" stellen.
■
Sicherstellen, dass die Luft frei von Zielgas
ist. Anderenfalls synthetische Luft mit 30 l/h
zuführen. Kalibrierset
folgende Empfehlungen beachten.
Wichtig: Um die korrekte Justierung eines
Messwertgebers mit Halbleitersensor zu
gewährleisten,
Befeuchter (Art.-Nr. 6335919 – Abb. 18)
verwendet werden.
Set zur Befeuchtung des zugeführten Gases
- Den Deckel
abnehmen und den Filter mit Hilfe der
Spritzflasche mit destilliertem Wasser
befeuchten (nicht tränken)
- Den Deckel wieder anbringen und
kontrollieren, ob der Befeuchter dicht
verschlossen ist.
- Den Durchfluss auf 60 l/h einstellen und
10 Minuten warten, um den Befeuchter
gut durchzuspülen.
- Die Kalibrierkappe
Messwertgeber
mindestens 5 Minuten warten, damit
sich der Messwert stabilisieren kann.
Hinweis: Die
des Messwertgebers muss mindestens
zwei Stunden vor jeder Einstellung
eingeschaltet werden.
verwenden
muss UNBEDINGT
(Abbildung 29,
(Nr. C)
aufsetzen
Spannungsversorgung
Abbildung 28
und
ein
A)
(B) Filter
(A)Deckel
am
und
Gaszufuhr
Abbildung 29: Befeuchter.
5 – instandhaltung
Zum
Messwert-
geber
(C) Kalibrierkappe
(D) Schläuche,
Länge: 0,5 m
27
