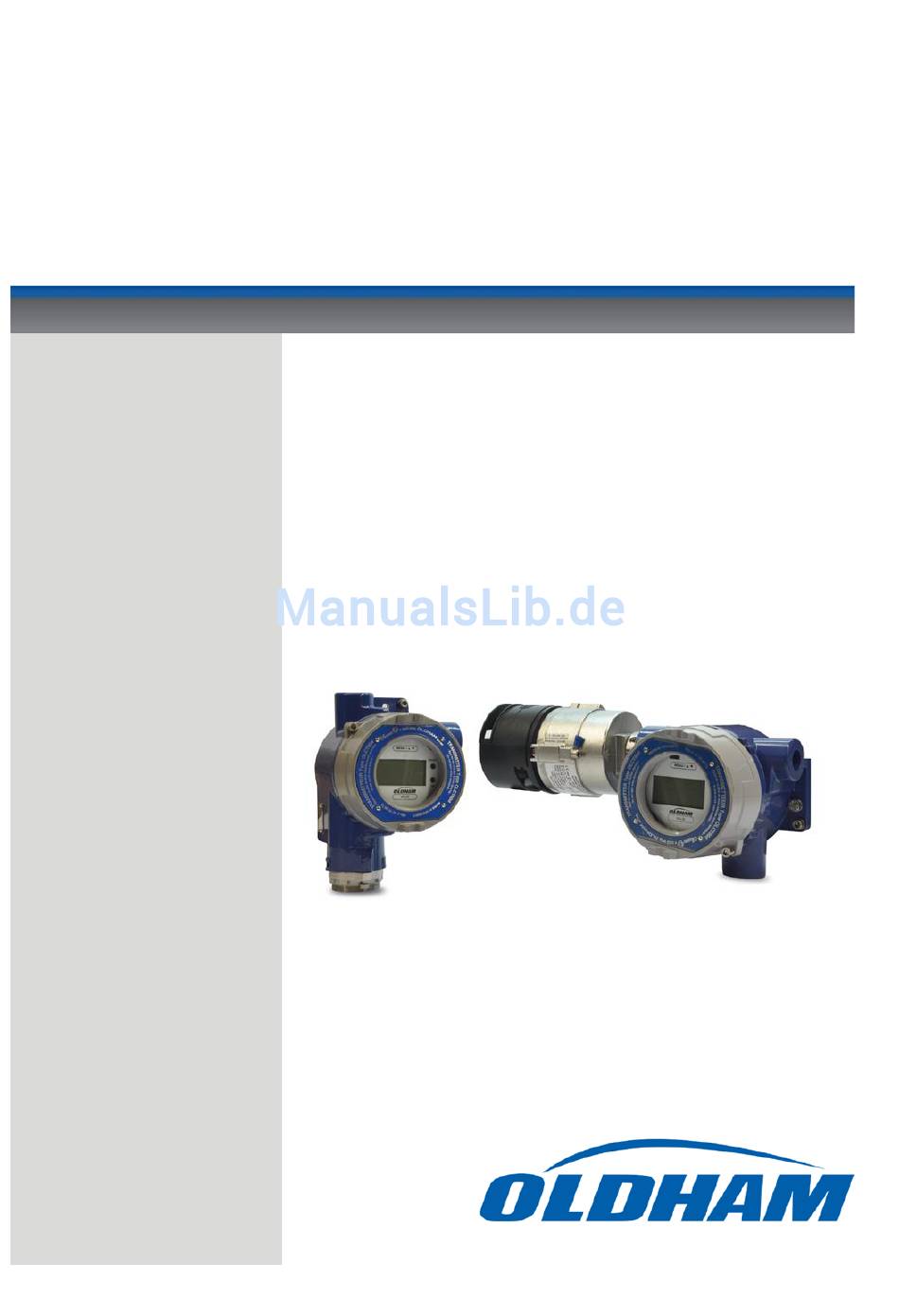

- Seite 1 OLCT 60 Betriebsanleitung Stationärer Gasdetektor Part Number: NPO60DE Revision: D.1 The Fixed Gas Detection Experts...
- Seite 2 Copyright 2016 Oldham S.A.S. September 2016 Alle Rechte vorbehalten. Die Vervielfältigung dieses Dokuments, auch auszugsweise, ist ohne die schriftliche Zustimmung von Oldham S.A.S. in jeder Form untersagt. Alle in dieser Anleitung enthaltenden Informationen sind nach derzeitigem Wissensstand richtig. Aufgrund fortlaufender Produktentwicklung können sich die technischen Daten dieses Produkts ohne Vorankündigung ändern.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Vorstellung ............ 7 Anwendungsbereich ................... 7 Grundlage der Überwachung ..............8 Aufbau des Messwertgebers..............9 Extern zugängliche Komponenten ............10 Intern zugängliche Komponenten ............12 Kennzeichnung ..................12 Anzeigefunktionen ..................13 Wartungsmenüs ..................15 Kapitel 2 Installation ..........17 Installationsvorgaben und Einsatzbedingungen ........ - Seite 4 Austauschen des Sensorblocks (UEG, O , TOX, XPIR) ......39 Austausch des integrierten Messkopfs OLCT IR ........40 Austausch des abgesetzten Messkopfs OLCT IR ........40 Initialisierung des Sensorblocks ............... 41 Justierung des Messwertgebers .............. 43 Abgleich des optischen Nullpunkts (Ir-0) ..........49 Kalibrierkoeffizienten für brennbare Gase ..........
- Seite 5 OLDHAM lehnt jede Haftungserklärung von Unternehmen, Personen oder rechtlichen Entitäten im Namen von OLDHAM ab. Dieses betrifft auch Händler, die am Vertrieb der Produkte von OLDHAM beteiligt sind. OLDHAM übernimmt keine Haftung für direkte oder indirekte Schäden oder direkte oder indirekte Folgeschäden, die im Zusammenhang mit dem Erwerb oder der...
- Seite 6 Warnhinweise Es handelt sich hierbei nicht um eine Vertragsunterlage. Im Interesse seiner Kunden und zur Verbesserung der Funktionalität behält sich OLDHAM das Recht zur Änderung der technischen Daten dieses Produktes ohne Vorankündigung vor. LESEN SIE DIESE ANLEITUNG SORGFÄLTIG VOR DEM ERSTEN EINSATZ: Diese Anleitung sollte von allen Personen gelesen werden, die Verantwortung für...
-
Seite 7: Kapitel 1 | Vorstellung
Kapitel 1 Vorstellung Anwendungsbereich Die Messwertgeber der Baureihe OLCT 60 sind zur Überwachung unterschiedlicher Gefährdungen durch Gase in explosionsgefährdeten Bereichen ausgelegt. Sie sind zur Messung brennbarer Gase, toxischer Gase oder Sauerstoff geeignet und mit einem 4- 20 mA-Signalausgang (3 Leiter-Anschluss) ausgestattet. Folgende Geräteversionen sind lieferbar: ... -
Seite 8: Grundlage Der Überwachung
Die folgende Tabelle gibt einen Überblick über die lieferbaren Bauformen. Bezeichnung Beschreibung Abbildung Messwertgeber mit eingebautem OLCT 60 Sensorblock (explosionsgeschützt oder eigensicher*) Messwertgeber mit abgesetztem Sensorblock in 15 Meter OLCT 60D Entfernung (explosionsgeschützt oder eigensicher*) Messwertgeber mit eingebautem OLCT 60 / explosionsgeschützten OLCT IR Sensorblock OLCT IR... -
Seite 9: Aufbau Des Messwertgebers
Aufbau des Messwertgebers Der Messwertgeber OLCT 60 setzt sich aus folgenden Komponenten zusammen: Beschreibung Frontplatte / Typenschild Gehäusedeckel Anzeigeelektronik Basiselektronik Integrierter Sensorblock (für brennbare Gase, toxische Gase, Sauerstoff oder Infrarotsensor XPIR) Gehäuse Kabeleinführung M25 (bis August 2014) Abgesetzter Sensorblock (für brennbare Gase, toxische Gase, Sauerstoff oder Infrarotsensor XPIR) Anschlusskabel zum abgesetzten Sensorblock Anschlussadapter für abgesetzten Sensorblock Integrierter Sensorblock OLCT IR... -
Seite 10: Extern Zugängliche Komponenten
Extern zugängliche Komponenten Übersicht Bezeichnung Abbildung 3 Digitalanzeige. Siehe auch Detaildarstellung in Erdungsanschluss Feststellschraube für Gehäusedeckel Kabeleinführung Integrierter Sensorblock Abgesetzter Sensorblock Infrarot-Sensorblock OLCT IR, integriert Infrarot-Sensorblock OLCT IR, abgesetzt 012A OLCT 60 OLCT 60D mit abgesetztem Sensorblock 012B OLCT 60/OLCT IR OLCT 60/OLCT IR mit abgesetztem Sensorblock Abbildung 2: Außenansicht des OLCT 60 OLCT 60... -
Seite 11: Unterscheidung Explosionsgeschützter Und Eigensicherer Sensorblöcke
Unterscheidung explosionsgeschützter und eigensicherer Sensorblöcke Die explosionsgeschützten und eigensicheren Sensorblöcke unterscheiden sich in der ATEX-Kennzeichung. Die Art des Sensorblocks kann an dessen Farbe erkannt werden: Der explosionsgeschützte Sensorblock besteht aus blankem Edelstahl und ist mit einem Sintermetall ausgestattet. Der eigensichere Sensorblock besteht aus blau lackiertem Edelstahl. Der Sensor ist mit einer Schutzfolie versehen Teflon Anzeige- und Bedienelemente... -
Seite 12: Intern Zugängliche Komponenten
Intern zugängliche Komponenten Bezeichnung Basiselektronik Anschlussklemmblock Abbildung 4: Innenansicht des OLCT 60 (ohne Anzeigeelektronik) Kennzeichnung Der Messwertgeber besitzt zwei Kennzeichnungen. Auf dem Gehäusedeckel ist das Typenschild angebracht. Seitlich am Gehäuse ist eine weitere Kennzeichnung angebracht: Typenschild Auf dem Typenschild sind folgende Informationen enthalten: Bezeichnung ATEX-Kennzeichnung Produktbezeichnung... -
Seite 13: Anzeigefunktionen
Seitliches Schild Das seitliche Schild enthält folgende Angaben: Bezeichnung Artikelnummer des Messwertgebers (ohne Sensorblock) Entsorgungssymbol Seriennummer des Messwertgebers Abbildung 6: Seitliches Schild Anzeigefunktionen Einschalten Nach dem Einschalten werden nacheinander folgende Informationen angezeigt: Gleichzeitiges Aufleuchten aller Anzeigesegmente des Displays und der Signal-LEDs zur Prüfung deren Funktionsfähigkeit L_00 ... -
Seite 14: Normalbetrieb
Normalbetrieb Normalbetrieb zeigt Display abwechselnd gemessenen Gaskonzentration die Gasart und die Maßeinheit an. Die grüne LED „OK“ leuchtet, die LED „FAULT“ (Störung) leuchtet nicht. Leuchtet Leuchtet nicht Messwertgeber wird mit Strom versorgt Messwertgeber wird nicht mit Strom versorgt FAULT Störung des Messwertgebers oder Keine Störung des Messwertgebers Messwertgeber im Wartungsmodus Siehe Abschnitt Störung des... -
Seite 15: Wartungsmenüs
Wartungsmenüs Menüzugriff Der Zugriff auf die Wartungsmenüs erfolgt mit Hilfe eines Magneten (1), der vor den Magnetkontakt (2) gehalten wird. Hierzu muss der Gehäusedeckel nicht geöffnet werden. Abbildung 10: Zugriff auf die Wartungsmenüs 1 - Vorstellung... -
Seite 16: Liste Der Menüs
Liste der Menüs Der Messwertgeber OLCT 60 verfügt in der Regel über zwei Menüs. Ein OLCT 60 mit Infrarot-Sensorblock (XPIR oder OLCT IR) hat drei Menüs. Messwertanzeige (Seite 29) Justierung (Seite 43) Initialisierung (Seite 41) L_022_A Abgleich des optischen Nullpunktes für Infrarotsensoren (Seite Erreur ! Signet non défini.) -
Seite 17: Kapitel 2 | Installation
Kapitel 2 Installation Die Normen zu Installation, Betrieb und Wartung von Messwertgebern für brennbare Gase und Sauerstoff (DIN EN/IEC 60079-29-2) und toxische Gase (DIN EN 45544-4) müssen beachtet werden. Installationsvorgaben und Einsatzbedingungen Die Installation muss gemäß allen geltenden Vorschriften für die Installation in explosionsgefährdeten Bereichen vorgenommen werden;... -
Seite 18: Montageort Des Messwertgebers
Montageort des Messwertgebers Abhängig von der zu überwachenden Gasart und der Anwendung muss der Messwertgeber in Bodennähe, in Deckennähe, in Höhe des Luftstroms oder in der Nähe von Abluftkanälen angebracht werden. Gase, die schwerer als Luft sind, werden in Bodennähe, Gase leichter als Luft, in Deckennähe detektiert. -
Seite 19: Olct 60 Mit Messkopf Olct Ir
Abbildung 13: Ausrichtung des Sensorblocks (links) und max. Neigungswinkel (rechts) OLCT 60 mit Messkopf OLCT IR Der Messwertgeber muss derart installiert werden, dass der Sensorblock horizontal ausgerichtet ist und der Pfeil auf der Schutzkappe nach oben zeigt. Das Gehäuse wird mit 2 Schrauben (M6) und geeigneten Dübeln an der Wand befestigt. - Seite 20 30m (10ft) max. Abbildung 15: Ausrichtung des OLCT 60D/OLCT IR OLCT 60 Betriebsanleitung...
-
Seite 21: Stromversorgung
Stromversorgung Versorgungs- Max. Strom- Leistungs- Sensortyp Messwertgeber spannung aufnahme aufnahme (V DC) (mA) Brennbare Gase Wärmetönung 16 bis 32 2,24 Brennbare Gase Infrarot (XPIR) 16 bis 32 1,92 Brennbare Gase Infrarot (OLCT IR) 16 bis 32 8,80 Toxische Gase Elektrochemisch 16 bis 32 1,28 Kältemittel (Freone) - Seite 22 Ex-Bereich: xx-xx-09/15- EG-SF oder EG-FA oder EG-PF (U 300 kompatibel mit M87202) Die max. zulässige Leitungslänge hängt vom Leiterquerschnitt und der minimalen Versorgungsspannung (siehe vorstehende Tabelle) ab. OLCT 60 Betriebsanleitung...
-
Seite 23: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Die Anschlussleitung zum Messwertgeber muss spannungsfrei sein. Deaktivieren Sie die eingestellten Alarme an der Gaswarnzentrale, damit diese nicht unbeabsichtigt ausgelöst werden. Schalten Gaswarnzentrale Spannungsversorgung Messwertgeber gemäß den Herstellerangaben ab, damit der Messwertgeber angeschlossen werden kann. Öffnen des Messwertgebers Entfernen Sie die Sicherungsschraube im Gehäusedeckel (1) und schrauben Sie den Deckel des Messwertgebers ab. -
Seite 24: Anschließen Des Kabels (Olct 60)
Messwert- geber Beilegscheibe Schirmung Kabel Dichtring Befestigungsflansch Schirm- aufnahme Abbildung 17: Einfache Klemmverschraubung für geschirmtes Kabel Bewehrtes Messwert- Kabel Dichtring geber Dichtring Erdungsanschluss für Bewehrung Abbildung 18: Kabelverschraubung für bewehrtes Kabel Anschließen des Kabels (OLCT 60) Während der Anschlussarbeiten für das Kabel zwischen Messwertgeber und Gaswarnzentrale muss die Stromversorgung abgeschaltet sein. -
Seite 25: Anschließen Des Kabels (Olct 60/Olct Ir Mit Abgesetztem Messkopf)
Anschließen des Kabels (OLCT 60/OLCT IR mit abgesetztem Messkopf) Während der Anschlussarbeiten für das Kabel zwischen Messwertgeber und Gaswarnzentrale muss die Stromversorgung abgeschaltet sein. Es ist für einen Potenzialausgleich am Standort zu sorgen. Stellen Sie zunächst die Kabelverbindung zwischen dem OLCT IR (A) und dem Messwertgeber (B) her (Abbildung 20). -
Seite 26: Potentialausgleich Des Gehäuses (Erdung)
Potentialausgleich des Gehäuses (Erdung) Verbinden Sie den Erdungsanschluss des Gehäuses gemäß den geltenden Regelwerken mit der Erdung. Hierzu kann auch der Erdungsanschluss im Inneren des Gehäuses verwendet werden. Abbildung 21: Erdungsanschluss Schließen des Gehäusedeckels Bevor Sie das Anschlusskabel mit der Gaswarnzentrale verbinden, muss der Gehäusedeckel Messwertgebers vollständig... -
Seite 27: Einsatzbedingungen
Einsatzbedingungen Der Einsatz der Gassensoren unterliegt bestimmten Einschränkungen. Besondere Einsatzbedingungen sind in Kapitel 10 Besondere Anweisungen für den Einsatz in explosionsgefährdeten Bereichen und zur funktionalen Sicherheit dieser Anleitung beschrieben. Anwesenheit bestimmter Stoffe Dämpfe silikon- schwefelhaltigen Stoffen können Wärmetönungssensor schädigen und dessen Messempfindlichkeit reduzierten. Wenn Sensoren diesen Substanzen ausgesetzt werden sollen, müssen diese regelmäßig und in kurzen Abständen überprüft und kalibriert werden. -
Seite 28: Übertragungsfunktion
Übertragungsfunktion Die Übertragungsfunktion beschreibt Signalausgang (mA) Signalausgang Störung Messwertgebers gegebener Gaskonzentration. Wenn der OLCT 60 an eine nicht von OLDHAM hergestellte Gaswarnzentrale angeschlossen wird, muss Übertragungskurve Kompatibilität Eingangsparametern dieses Gerätes geprüft werden, damit die richtige Interpretation übertragenen % Messbereich Störung Messdaten gewährleistet ist. -
Seite 29: Kapitel 3 | Inbetriebnahme Und Betriebszustände
Kapitel 3 Inbetriebnahme und Betriebszustände Die in diesem Kapitel beschriebenen Tätigkeiten dürfen nur durch qualifiziertes Fachpersonal ausgeführt werden. Die beschriebenen Tätigkeiten können die Zuverlässigkeit der Überwachung beeinflussen! In diesem Kapitel werden folgende Tätigkeiten beschrieben: Überprüfung des Nullpunktsignals Überprüfung der Messempfindlichkeit ... -
Seite 30: Inbetriebnahme
Prüfgasflasche mit geeignetem Kalibriergas, Gaskonzentration zwischen 30% und 70% des Messbereichs Kalibrierkappe (siehe Abschnitt Zubehör) Inbetriebnahme Prüfung vor der Inbetriebnahme Überprüfen Sie die folgenden Punkte: Verkabelung Erdung des Messwertgebergehäuses Anschluss der Kabelabschirmung an der Erdung der Gaswarnzentrale ... -
Seite 31: Messwertanzeige
Messwertanzeige Normalbetrieb Im Display wird abwechsend die gemessene Gaskonzentration und die Gasart angezeigt. Die LED „OK“ leuchtet, die LED „FAULT“ ist aus. L_010A Abbildung 23: Anzeige im Normalbetrieb Störung Bei Auftreten einer Störung erscheint in der Anzeige „dEF“ abwechselnd mit dem zugehörigen Fehlercode. -
Seite 32: Überprüfung Des Nullpunktsignals
Überprüfung des Nullpunktsignals Gehen Sie wie folgt vor: Abbildung 26: Überprüfung des Nullpunktsignals 1. Deaktivieren Sie die eingestellten Alarme an der Gaswarnzentrale. 2. Setzen Sie die Kalibrierkappe auf den Sensorkopf (Abbildung 26, B). 3. Verbinden Sie die Kalibrierkappe über einen flexiblen Schlauch (C) mit der Prüfgasflasche mit Nullgas (synth. -
Seite 33: Überprüfung Der Messempfindlichkeit
Überprüfung der Messempfindlichkeit Die Überprüfung der Messempfindlichkeit erfolgt aus Sicherheitsgründen im Anschluss an die Überprüfung des Nullpunktes (siehe vorherige Seite). Gehen Sie hierbei wie folgt vor: Abbildung 27: Überprüfung der Messempfindlichkeit 1. Wenn der Nullabgleich des Detektors abgeschlossen ist, verbinden sie die Kalibrierkappe und die Prüfgasflasche (Pos. - Seite 34 OLCT 60 Betriebsanleitung...
-
Seite 35: Kapitel 4 | Regelmäßige Prüfung
(Feuchtigkeit, Temperatur, Staub usw.) und die Ergebnisse der Überprüfungen abzustimmen und darf ein Jahr nicht überschreiten. Der Betrieber ist für die Einhaltung der Sicherheitsvorschriften verantwortlich. Oldham übernimmt keine Haftung für deren Durchsetzung. Für den Einsatz in einer SIL 1-Umgebung: Zum Erreichen der SIL 1-Fähigkeit gemäß... -
Seite 36: Erforderliche Maßnahmen
Erforderliche Maßnahmen OLCT 60 Die regelmäßige Wartung umfasst die folgenden Maßnahmen: Entfernen Sie den Staub mit einem trockenen Tuch vom Gehäuse des Messwertgebers und dem Sensorkopf. Hierbei kein Wasser oder Lösungsmittel verwenden. Messwertgeber oder SensorKöpfe oder Zellen mit starken Staubablagerungen müssen unverzüglich ausgewechselt werden. -
Seite 37: Kapitel 5 | Wartung
Kapitel 5 Wartung Die Wartung besteht in erster Linie aus dem Austausch von Sensoren, deren ursprüngliche messtechnische Funktion nicht mehr gegeben ist. Die in diesem Kapitel beschriebenen Tätigkeiten können die Zuverlässigkeit der Überwachung beeinflussen und dürfen daher nur durch qualifiziertes Fachpersonal ausgeführt werden. Inspektionen und Wartungsarbeiten sind gemäß... - Seite 38 Messbereichsüberschreitung "Eindeutigkeitsmanagement" Überschreitungsmodus (Anzeige "SUP" und aktiv deaktivieren LED "FAULT") Überprüfung der Messempfindlichkeit OLCT 60 Betriebsanleitung...
-
Seite 39: Austauschen Des Sensorblocks
Austauschen des Sensorblocks (UEG, O , TOX, XPIR) Die in diesem Abschnitt beschriebenen Tätigkeiten beziehen sich nicht auf Messwertgeber mit OLCT IR-Messkopf. Vorgaben für den Austausch des Messkopfs OLCT IR finden Sie auf der folgenden Seite. Ein Sensorblock enthält den eigentlichen Gassensor und eine zugehörige Elektronik. Ein bestimmter Sensorblock kann nur an den hierfür vorgesehenen Messwertgebertyp angeschlossen werden. -
Seite 40: Austausch Des Integrierten Messkopfs Olct Ir
Austausch des integrierten Messkopfs OLCT IR Bitte wenden Sie sich hierzu an OLDHAM oder den Händler, bei dem Sie dieses Produkt gekauft haben. Austausch des abgesetzten Messkopfs OLCT IR Austausch des Messkopfs Arbeitsschritt Stellen Sie folgende Ersatzteile und Hilfsmittel bereit: ... -
Seite 41: Initialisierung Des Sensorblocks
Initialisierung des Sensorblocks Init Auswahl des Initialisierungsmenü ( Arbeitsschritt Abbildung Nach dem Einschalten und Ablauf der Anwärmzeit wird im Display die aktuell gemessene Gaskonzentration angezeigt. Halten Sie nun den Magneten 3 Sekunden lang vor den Schaltkontakt L_020A Wenn das Symbol angezeigt wird... - Seite 42 Den Magneten vor den Schaltkontakt halten . Das Display zeigt nun „nOn“ (Nein) an. L_048 Den Magneten 1 mal am Schaltkontakt vorbeiziehen, um „nOn“ in „OuI“ (Ja) zu ändern. L_046 Den Magneten 1 mal an vorbeiziehen, um die Initialisierung zu bestätigen.
-
Seite 43: Justierung Des Messwertgebers
Justierung des Messwertgebers Die in diesem Abschnitt beschriebenen Tätigkeiten sind erforderlich, wenn bei der Überprüfung des Nullpunktes (Seite 32) und der Messempfindlichkeit (Seite 33) eine Abweichung vom theoretischen Einstellwert festgestellt wurde. In diesem Fall ist es zwingend erforderlich, die Nullpunktjustierung und die Justierung der Messempfindlichkeit durchzuführen. - Seite 44 Es wird nun das Kalibriermenü (CAL) angezeigt. L_020c OLCT 60 Betriebsanleitung...
-
Seite 45: Justierung Des Nullpunktsignals
Justierung des Nullpunktsignals Arbeitsschritt Abbildung Im Display wird das Menü „CAL“ angezeigt. Den Magneten 1 mal am Schaltkontakt vorbeiziehen. L_020C Im Display wird „-0-„ angezeigt. Die Nullpunktjustierung kann beginnen. L_024 Den Magneten 1 mal vor den Schaltkontakt halten . Im Display wird nun die aktuelle gemessene Gaskonzentration angezeigt. -
Seite 46: Justierung Der Messempfindlichkeit
Justierung der Messempfindlichkeit Wechsel in das Menü zur Justierung der Messempfindlichkeit: Arbeitsschritt Abbildung Nach Abschluss der Nullpunktjustierung wird im Display „-GE“ (Gaz Etalon/ Kalibriergas) angezeigt. Sie können nun mit der Justierung der L_030 Messempfindlichkeit beginnen. Einstellung der Kalibriergaskonzentration: Arbeitsschritt Abbildung Den Magneten vor halten. -
Seite 47: Bestätigung Der Kalibrierung
Aufgabe des Kalibriergas: Arbeitsschritt Abbildung Im Display wird „-S-„ (Sensibilité/ Empfindlichkeit) angezeigt. L_038 Die Kalibrierkappe auf den Messkopf setzen und das Ventil der Kalibriergasflasche öffnen (Durchfluss 30 bis 60 l/h). Den Magneten 1 mal vor den Schaltkontakt halten. Es wird die sich verändernde aktuell gemessene Gaskonzentration angezeigt. -
Seite 48: Abschluss Der Justierung
Anderenfalls zum Abbruch der Justierung den Magneten vor halten. Der Messwertgeber kehrt nach einem Countdown von 1 Minute in den Messmodus L_048 zurück, ohne die vorgenommenen Einstellungen zu übernehmen. Abschluss der Justierung Arbeitsschritt Abbildung Das Display zählt einen Countdown bis zur Rückkehr in den normalen Messmodus. -
Seite 49: Abgleich Des Optischen Nullpunkts (Ir-0)
Abgleich des optischen Nullpunkts (Ir-0) (Nur für OLCT 60 mit OLCT IR) Dieses Menü ist nur bei einen OLCT IR-Messkopf verfügbar und muss vor einer Justierung des Nullpunktes und der Messempfindlichkeit oder nach der Reinigung der Optik des OLCT IR verwendet werden. Das Reinigen der Optik ist in der Betriebsanleitung des OLCT IR beschrieben. - Seite 50 Im Display wird nun „nOn“ (Nein) angezeigt. L_048 Zur Bestägung des Abgleichs des optischen Nullpunktes den Magneten 1 mal vor halten um „OuI“ (Ja) auszuwählen. Den Magneten 1 mal vor halten L_046 um den Abgleich zu bestätigen. Führen sie anschließend die Justierung des Messwertgebers durch (siehe Seite 40).
-
Seite 51: Kalibrierkoeffizienten Für Brennbare Gase
Kalibrierkoeffizienten für brennbare Gase Für Wärmetönungssensor Typ VQ1 (Standard) In der folgenden Tabelle sind die geltenden Kalibrierkoeffizienten zusammengestellt: Chemical Flash Vapor Coefficient Coefficient Coefficient Coefficient Calibration gas Calibration gas Calibration gas Calibration gas Formula point (°C) density CH4 (methane) H2 (Hydrogen) C4H10 (Butane) C5H12 (Pentane) Ethyl acetate... - Seite 52 Chemical Flash Vapor Coefficient Coefficient Coefficient Coefficient Calibration gas Calibration gas Calibration gas Calibration gas Formula point (°C) density CH4 (methane) H2 (Hydrogen) C4H10 (Butane) C5H12 (Pentane) Kerosene C10 - C16 0,70 5,00 > 50 > 4 5,00 4,00 2,65 2,40 (JP4) Methyl...
-
Seite 53: Für Vergiftungsresistenter Sensor Typ 4F
Für vergiftungsresistenter Sensor Typ 4F Hier für gelten folgende Koeffizienten: Chemical LEL % Vapor Coef Formula density Coef Coef Acetone 2,15 13,0 Acetylene Ammoniac 15,0 30,2 Benzene C6H6 2,10 1,05 n-Butane C4H10 Ethane C2H6 15,5 Ethanol C2H6O 19,0 Ethylene C2H4 34,0 n-Hexane C6H14... -
Seite 54: Überprüfung Des Signalausgangs
UEG-Werte können abhängig von der Quelle (Literatur) unterschiedlich sein. Kalibrierkoeffizienten haben eine Genauigkeit von ±15%. Bezüglich anderer Gase und Dämpfe wenden Sie sich bitte an OLDHAM. Überprüfung des Signalausgangs + 24 VDC Signal Abbildung 28: Überprüfung des Signalausgangs des Messwertgebers Gehen Sie hierzu wie folgt vor: 1. - Seite 55 3. Deaktivieren Sie die Alarmierung an der Gaswarnzentrale. Klemmen Sie den Signalleiter (Klemme 1, B) ab, der den Messwertgeber mit dem Signaleingang der Gaswarnzentrale verbindet. Verbinden Sie den Kontakt „COM“ des Multimeter (D) mit der Klemme 2 (0 V) des Messwertgebers (A) 4.
- Seite 56 OLCT 60 Betriebsanleitung...
-
Seite 57: Kapitel 6 | Zubehör
Kapitel 6 | Zubehör Dieses Zubehör ist nicht in jedem Fall für den OLCT 60/OLCT-IR bestimmt ; für diesen Sensor konsultieren Sie bitte die Betriebsanleitung des OLCT-IR. Zubehör Einsatzbereich Abbildung Artikelnummer Satz Werkzeuge Öffnen des OLCT 60 und 6147870 Austausch des Sensorblocks 6313863 Kalibrierset Bitte... - Seite 58 Zubehör Einsatzbereich Abbildung Artikelnummer Fernkalibrieradapter Detektorkappe 6327911 Diffusionsmessung mit Anschluss für Prüfgasschlauch Nur für brennbare Gase Messung: kein Einfluss Einstellzeit: Einfluss vernachlässigbar. Schützt Gaseinlass Austauschbarer 6335975 Staub Spritzwasser. Schutzfilter PTFE Messung: kein Einfluss, Einsatz nicht für O , HCl, HF oder CL möglich.
-
Seite 59: Kapitel 7 | Ersatzteile
Kapitel 7 | Ersatzteile Ersatzteilliste für die verschiedenen Messwertgeber Die Ersatzteile müssen garantiert Teile von OLDHAM sein; anderenfalls könnte die Sicherheit des Materials in Frage gestellt sein. Explosionsgeschützte Sensorblöcke Artikelnummer Bezeichnung 6 313 685 Sensorblock OLCT 60 0-100% UEG Typ VQ1... - Seite 60 Artikelnummer Bezeichnung 6 313 894 Sensorblock OLCT 60 NH 0-5000 ppm 6 313 690 Sensorblock OLCT 60 CO 0-100 ppm 6 313 691 Sensorblock OLCT 60 CO 0-300 ppm 6 313 692 Sensorblock OLCT 60 CO 0-1000 ppm 6 313 693 Sensorblock OLCT 60 CO 0-1000 ppm kompensiert H2 6 313 695 Sensorblock OLCT 60 H...
-
Seite 61: Eigensichere Sensorblöcke
Eigensichere Sensorblöcke Artikelnummer Bezeichnung 6 313 748 Sensorblock OLCT 60 SI O 0 - 30Vol% 6 313 728 Sensorblock OLCT 60 SI NH 0-100 ppm 6 313 729 Sensorblock OLCT 60 SI NH 0-1000 ppm 6 313 895 Sensorblock OLCT 60 SI NH 0-5000 ppm 6 313 694 Sensorblock OLCT 60 SI CO 0-1000 ppm H... - Seite 62 Artikelnummer Bezeichnung 6 313 737 Sensorblock OLCT 60 SI PH 0-1 ppm 6 313 739 Sensorblock OLCT 60 SI HF 0-10 ppm 6 313 738 Sensorblock OLCT 60 SI ASH 0-1 ppm 6 313 747 Sensorblock OLCT 60 SI SiH 0-50 ppm OLCT 60 Betriebsanleitung...
-
Seite 63: Kapitel 8 | Eu-Konformitätserklärung
Kapitel 8 Konformitätserklärung Auf den folgenden 3 Seiten sind die EU-Konformtitätserklärungen abgebildet für den Messwertgeber OLCT 60 abgebildet. 8 – EU-Konformitätserklärung... - Seite 64 OLCT 60 Betriebsanleitung...
- Seite 65 8 – EU-Konformitätserklärung...
- Seite 66 OLCT 60 Betriebsanleitung...
-
Seite 67: Kapitel 9 | Technische Spezifikationen
Kapitel 9 | Technische Spezifikationen Abmessungen Abbildung 29: Abmessungen des OLCT 60 mit lokalem und mit abgesetztem Sensor. 9 – Spezifikationen... - Seite 68 Abbildung 30: Abmessungen des OLCT 60/OLCT IR mit lokalem und mit abgesetztem Sensor. OLCT 60 Betriebsanleitung...
-
Seite 69: Kompletter Messwertgeber
Signal « zweifelhafter Messwert »: 20 mA Wärmetönung: 32 in Schleife (1 km in 1,5 mm²) Maximaler Widerstand pro Leiter (mit Oldham-Zentrale): Elektrochemisch: 48 in Schleife (1,5 km in 1,5 mm²) Infrarot XPIR: 48 in Schleife (1,5 km in 1,5 mm²) Infrarot OLCT IR: 8 ... - Seite 70 Explosionsgefährdete OLCT60-d- und OLCT60D-d-Version mit ex-geschützten Atmosphären: Sensorblöcken II 2 GD. Ex d IIC T6 Gb – Ex tb IIIC T85°C Db. : –20 °C à +60 C. OLCT60-id mit integriertem eigensicheren Sensorblock II 2 GD Ex d ia IIC T4 Gb – Ex tb IIIC T135°C Db : –20 °C bis +60 C.
-
Seite 71: Mess-Sensoren
Mess-Sensoren Messbereich Sensor Sensor Temp.- % HR Messgenauigkeit Durch- Einstellzeit. Lagerbedingu Art des Gases (ppm) Bereich. (ppm) schnittliche T50/T90 (s) ngen/Lagerda (°C) Lebens- dauer in Monaten) Brennbare Gase Infrarot OLCT +/- 5% (CH4) 9/15 (CH4) (e) 7/8 0-100% UEG -25 bis +55 0 - 99 >60 +/- 3% (HC) - Seite 72 Art des Gases Messbereich Sensor Sensor Temp.- % HR Messgenauigkeit Durch- Einstellzeit. Lagerbedingu (ppm) Bereich. (ppm) schnittliche T50/T90 (s) ngen/Lagerda (°C) Lebens- dauer in Monaten) Freon R12 1 Vol%. -20 bis +55 20 - 95 +/- 15% (von20 bis 25/90 70% PE) ...
-
Seite 73: In Explosionsgefährdeten Bereichen Und Zur Funktionalen Sicherheit
Kapitel 10 | Besondere Anweisungen für den Einsatz in explosionsgefährdeten Bereichen und zur funktionalen Sicherheit Allgemeine Hinweise Der OLCT 60 entspricht den Anforderungen der europäischen Richtlinie 94/9/EG (ATEX) für staub- und gasexplosionsgefährdeten Bereiche. Die Prüfung der Messfunktion für den Explosionsschutz wird derzeit von der benannten Stelle (INERIS) durchgeführt. -
Seite 74: Gewindeanschlüsse
Anforderungen an die Messfunktion und Testmethoden). Diese Messwertgeber sind nach Richtlinie 94/9/EG (ATEX) als Sicherheitseinrichtung eingestuft und reduzieren das Explosionsrisiko. Hierzu müssen sie an die Oldham- Gaswarnzentrale MX 15, MX 32, MX 42A, MX 43, MX 48, MX 52 oder MX 62 oder anderen Messzentralen gemäß... -
Seite 75: Angaben Zur Zuverlässigkeit
Angaben zur Zuverlässigkeit Die bei INERIS durchgeführte Analyse, Prüfbericht Nr. CGR 74448 vom 6. Juli 2006, erlaubt die Ermittlung der jährlichen Fehlerrate des OLCT 60 für brennbare Gase, ausgerüstet mit einem katalytischen Sensor VQ1: λ jährlich = 4.42.10 10 – Besondere Anweisungen... - Seite 76 OLCT 60 Betriebsanleitung...
-
Seite 77: Kapitel 11 | Codes Der Softwarebedingten Und Der Materiellen Fehler
Kapitel 11 Codes der softwarebedingten und der materiellen Fehler E xx Die softwarebedingten Fehler ( Ein softwarebedingter Fehler entsteht ausschließlich bei einem Fehler in der Kommunikation zwischen dem Sensor und der internen Karte. Er wird markiert mit Exx (wobei xx der Fehlercode ist). Der Anwender kann keinerlei Korrektur vornehmen; der Sensor muss an den Hersteller oder dessen örtlichen Vertreter eingesandt werden. - Seite 78 Ursache Nullpunktfehler nach einer Kalibrierung. Fehler bei der Messempfindlichkeit nach einer Kalibrierung. Sensor nach einer Kalibrierung verschlissen.. Speicherproblem. Negativsignal zu stark. Messwert oberhalb des Messbereichs L_018A_B Fehler nach einer internen Kontrolle. Abbildung 32: Beispiel für die Anzeige eines Leitungsspannung zu gering. materiellen Fehlers Nr.
