Vorbereitung für den Anschluss

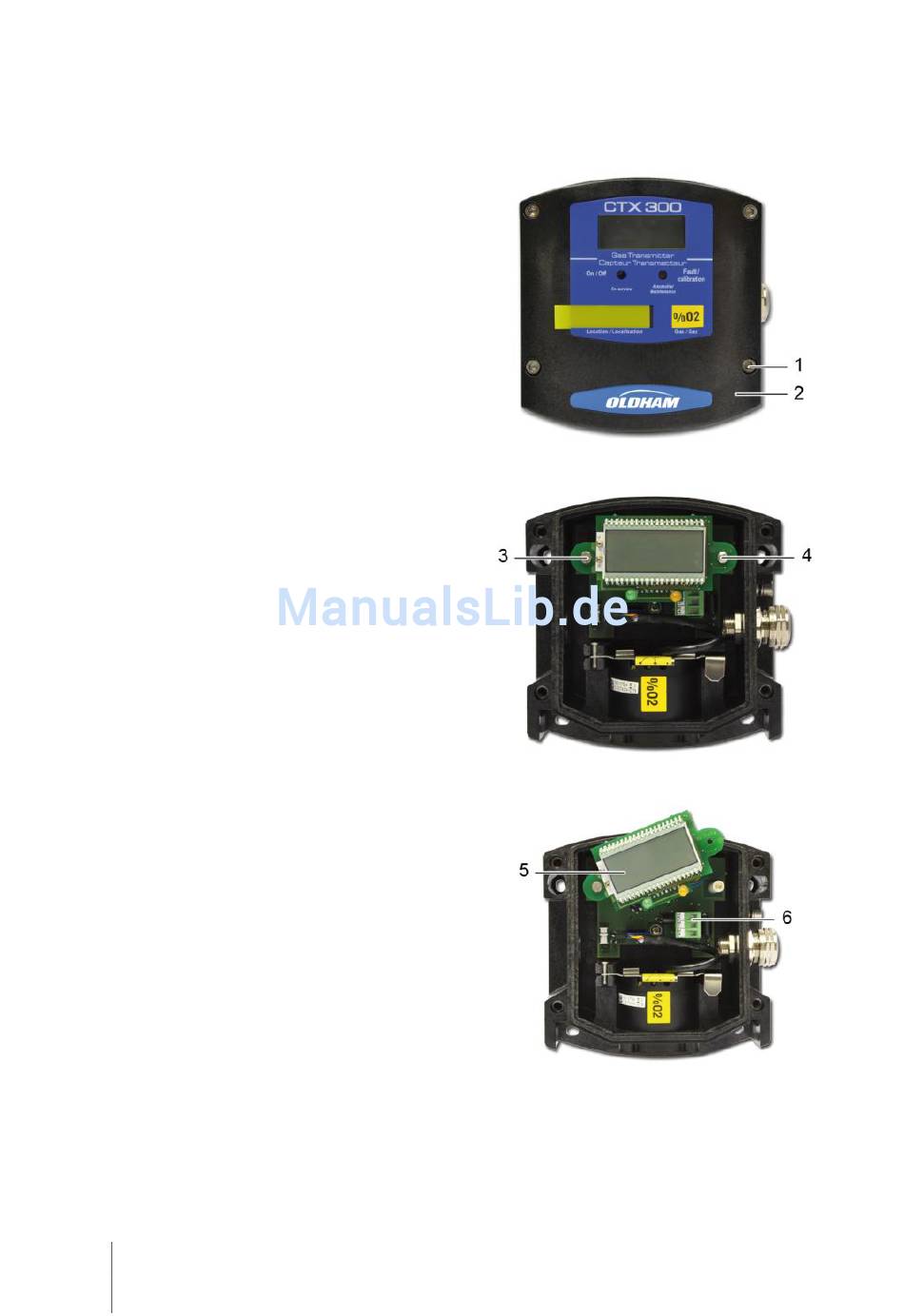

CTX 300 mit Anzeige
■
Die 4 Schrauben (Nr. 1) lösen.
■
Den Deckel (Nr. 2) abnehmen.
■
Die
Schraube
herausdrehen.
■
Die Schraube (Nr. 3) etwas lösen.
■
Das Anzeigemodul (Nr. 5) wie oben
abgebildet drehen.
■
Das Kabel an die Klemmen (Nr. 6)
anschließen (siehe Anschlüsse der
verschiedenen Messwertgeber.
■
Das Anzeigemodul und den Deckel
wieder befestigen.
16
CTX 300
Betriebsanleitung
(Nr.
4)
komplett
Abbildung 9
Abbildung 10
Abbildung 11
