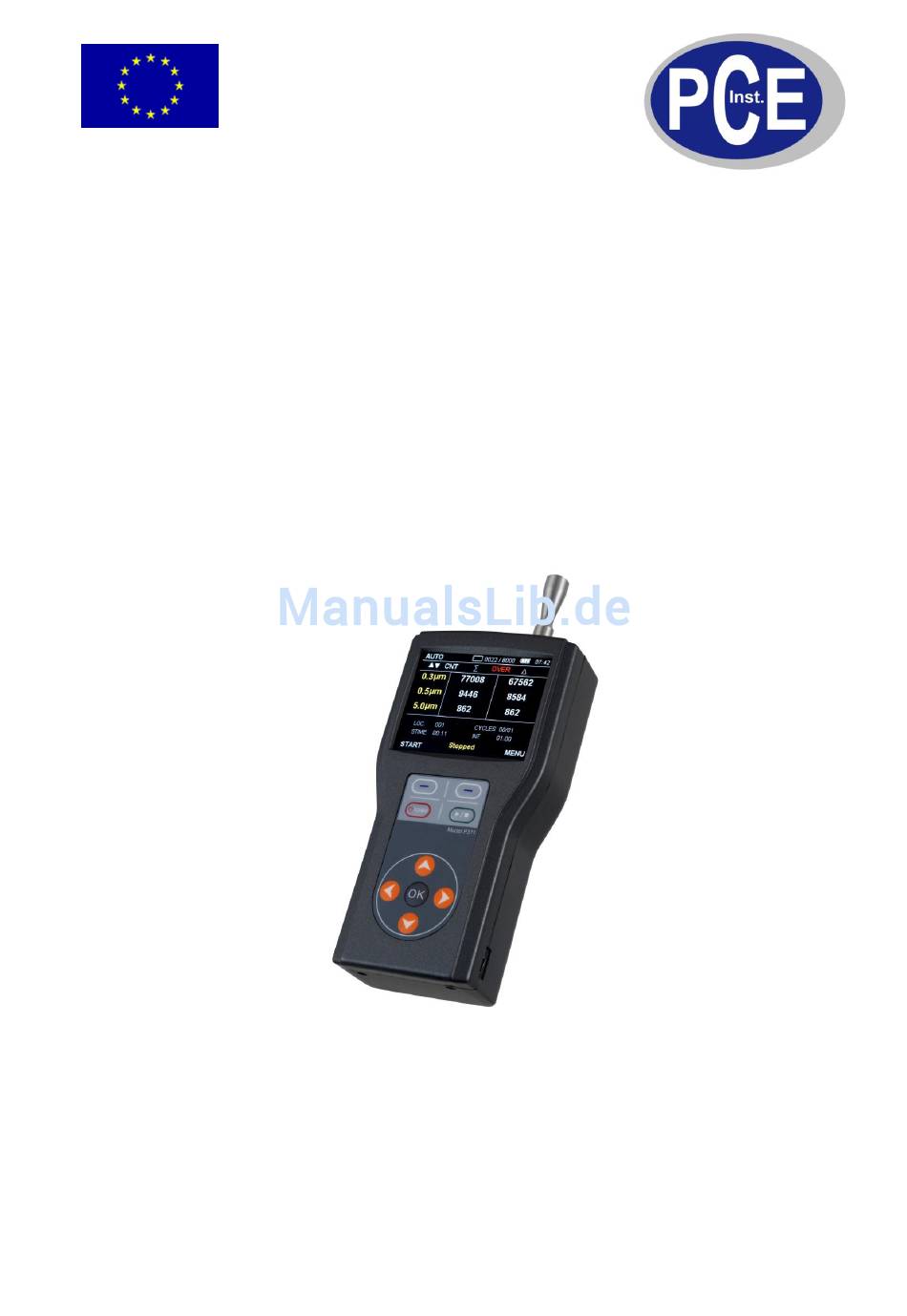

Bedienungsanleitung
Laser-Partikelzähler P311
Version 1.1
24.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments P311
Inhaltszusammenfassung für PCE Instruments P311
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Laser-Partikelzähler P311 Version 1.1 24.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 6 Das Einlassstück........................6 Der Null-Filter..........................6 Ein- und Ausschalten des Geräts ....................6 Das Hauptmenü .........................8 5.4.1 Measurement Setting / Messeinstellungen ................8 5.4.2 Data Process / Datenverarbeitung ..................9 5.4.3... -
Seite 3: Einleitung
Handhabung und Bedienung. Die 8.000 Datensätze werden auf dem großen Farbdisplay angezeigt und können problemlos per USB auf einen PC übertragen werden. Die Datensätze werden als csv-Datei gespeichert und können in Excel gelesen und bearbeitet werden. Lieferumfang 1 x Laser-Partikelzähler P311 1 x Software 1 x Anleitung 4 x AA Akku 1 x Hartschalenkoffer 1 x Ladegerät... -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorgenommen werden. Benutzen Sie das Messgerät nie mit nassen Händen. Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Probenahmezeit 1 Sekunde ... 99 Minuten 59 Sekunden (einstellbar) Probenahmefrequenz 1 ... 1999 Zyklen oder kontinuierlich (einstellbar) Ausgang Probeluft Interner HEPA-Filter Vakuumerzeugung Interne Pumpe PC-Schnittstelle Datenspeicher 8000 Messwerte Display 8,8 cm Diagonale, Farbdisplay mit 320 x 240 Pixeln Spannungsversorgung 5 V / 1 A DC (Mini-USB), 4 Akkumulatoren (Typ AA) Batterielaufzeit... -
Seite 6: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Tastenfeld Betriebsanleitung Das Einlassstück Sie können zwischen der isokinetischen Sonde und der Sonde für Schlauchanschluss wechseln. Die isokinetische Sonde ist für Messungen der Umgebungsluft vorgesehen. Um die Sonde zu verwenden, nehmen Sie die rote Verschlusskappe ab und setzen Sie die isokinetische Sonde auf. Nach Abschluss der Messungen nehmen Sie bitte die Sonde ab und setzen die rote Verschlusskappe wieder auf, bevor Sie das Gerät zurück in den Hartschalenkoffer legen. - Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Nach wenigen Sekunden erscheint automatisch die Standardanzeige. Das Gerät ist nun betriebsbereit. Die Anzeigen in der Standardanzeige lassen sich wie folgt erklären: [AUTO] Messmodus (AUTO, MANUAL, ISO) [0001/8000] Aktuelle Anzahl von Aufzeichnungen (Max. 8000) [10:05] Aktuelle Zeit (Stunde und Minute) [▲▼...
-
Seite 8: Das Hauptmenü
BETRIEBSANLEITUNG www.warensortiment.de Das Hauptmenü 1. Betätigen Sie die Enter-Taste um in das Hauptmenü zu gelangen. 2. Nutzen Sie die Pfeiltasten um einen Menüpunkt auszuwählen. 3. Drücken Sie die Enter-Taste um ein Untermenü auszuwählen oder die Zurück-Taste um zurück in den Messmodus zu gelangen. Die Untermenüs des Hauptmenüs gestalten sich wie folgt: Untermenü... -
Seite 9: Data Process / Datenverarbeitung
BETRIEBSANLEITUNG www.warensortiment.de (Anzahl Durchgänge) Particle Unit CNT, m3, cf (Messeinheit) 0,3 μm, 0,5 μm Channel 1 Size (Kanal 1 Größe) 0,5 μm, 1,0 μm, 2,0 μm, 2,5 μm Channel 2 Size (Kanal 2 Größe) 5,0 μm Channel 3 Size (Kanal 3 Größe) 5.4.2 Data Process / Datenverarbeitung In diesem Untermenü... - Seite 10 BETRIEBSANLEITUNG www.warensortiment.de Mittels der Pfeiltasten können Sie durch die Aufnahmen scrollen, mit der Zurück-Taste in die Übersichtsansicht wechseln. In diesem Beispiel werden Aufzeichnungen von Messungen im ISO-Modus gezeigt. Die Aufzeichnung #0004 stellt hierbei die letzte Messung einer ISO-Messreihe dar. Bei Ansicht von #0004 als letzter Messung erscheint im unteren Bildschirm die Option „CAL“.
- Seite 11 BETRIEBSANLEITUNG www.warensortiment.de Hinweis: Wenn der Speicher mit mehr als 7900 Datensätzen gefüllt ist, zählt das Gerät weiterhin Partikel und speichert die Werte, jedoch erscheint die aktuelle Anzahl von Aufzeichnungen im Standardbildschirm rot. Des Weiteren erklingt ein Signalton. Erreicht die Anzahl der Aufzeichnungen die Obergrenze von 8000, zählt das Gerät weiterhin die Partikel, nimmt jedoch keine Speicherung mehr vor.
-
Seite 12: System Setting / Systemeinstellungen
BETRIEBSANLEITUNG www.warensortiment.de 5.4.3 System Setting / Systemeinstellungen In diesem Untermenü können, nach bekanntem Schema, folgenden Einstellungen vorgenommen werden: Parameter Optionen Set Date (Datumseinstellung) Jahr, Monat, Tag Set Time (Zeiteinstellung) Stunde, Minute, Sekunde (24-Stunden-Anzeige) Backlight (Displaybeleuchtung) Heller, Normal, Dunkler Location (Ort) 1 ~ 199 5.4.4 Utility Setting / Geräteeinstellungen In diesem Untermenü... -
Seite 13: Eine Messung Durchführen
BETRIEBSANLEITUNG www.warensortiment.de Eine Messung durchführen Hinweis: Während der Messung kann mit den Pfeiltasten die Maßeinheit gewechselt werden. 5.5.1 Messen im manuellen Modus Starten Sie die Messung mit der Zurück-Taste oder der Start/Stop-Taste. Die Messung beginnt, sobald die Verzögerungszeit (DELAY) abgelaufen ist. Sie können die Messung durch erneuten Druck der Zurück-Taste oder der Start/Stop-Taste beenden. -
Seite 14: Messen Im Automatischen Modus
BETRIEBSANLEITUNG www.warensortiment.de 5.5.2 Messen im automatischen Modus In diesem Modus werden die im „Measurement-Menu“ getätigten Einstellungen, wie Messzeit und Intervallzeit, berücksichtigt. Die Messung läuft, einmal gestartet, automatisch weiter, bis die eingestellte Anzahl an Messdurchläufen absolviert wurde. Nach jeder Messung werden die Daten automatisch gespeichert. - Seite 15 BETRIEBSANLEITUNG www.warensortiment.de Starten Sie die Messung mit der Zurück-Taste oder der Start/Stop-Taste. Nachdem die Messung abgeschlossen wurde, starten Sie die nächste Messung indem Sie die Zurück- Taste betätigen („NEXT“). Mit der Enter-Taste beenden Sie die Messreihe („FINISH“). In diesem Fall wechselt das Gerät auf die ISO-Ergebnisseite.
-
Seite 16: Datenübermittlung An Einen Pc
BETRIEBSANLEITUNG www.warensortiment.de Datenübermittlung an einen PC Installation der Software Auf der beiliegenden CD-ROM befinden sich die Software zur Datenerfassung sowie ein USB-Treiber für das Gerät. Die Software ist lauffähig unter den Betriebssystemen Windows XP (SP2), Windows Vista und Windows7 (32 Bit). Zur Installation folgen Sie den Anweisungen auf dem Bildschirm. -
Seite 17: Daten Lesen
BETRIEBSANLEITUNG www.warensortiment.de Daten lesen Klicken Sie auf den Button „Read Records“. Abhängig von der Menge der gespeicherten Daten kann der Vorgang einige Sekunden dauern. Nach Abschluss werden die übertragenen Daten angezeigt. -
Seite 18: Daten Speichern
BETRIEBSANLEITUNG www.warensortiment.de Daten speichern Nach Übertragung der Daten auf den PC sind auch die anderen Softwarefunktionen freigeschaltet. Wenn alle Daten gespeichert werden sollen, klicken Sie auf den Button „Save All“. Sie können dann einen Speicherort auswählen und einen Namen für die Datei vergeben. Klicken Sie auf „Speichern“ um den Vorgang auszuführen. -
Seite 19: Daten Löschen
BETRIEBSANLEITUNG www.warensortiment.de Es erscheint ein Fenster, in welchem Sie Ihre Auswahl erneut spezifizieren können. Klicken Sie „OK“ um die Speicherung vorzunehmen. Daten löschen Warnung: Die Löschung der Daten ist ein Vorgang welcher sich nicht rückgängig machen lässt. Speichern Sie also die Daten auf der Festplatte Ihres PCs, bevor Sie den Gerätespeicher löschen! Zum Löschen klicken Sie den Button „Delete Records“. -
Seite 20: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Nach erfolgter Löschung erfolgt eine Bestätigung. Wartung und Reinigung Batteriewechsel Warnung: Um Fehlmessungen und daraus resultierende Verletzungen zu verhindern, laden Sie die Batterien sobald lediglich das letzte Skalenteil des Batteriesymbols erscheint. Um die Batterien zu wechseln, schalten Sie das Gerät aus, entfernen die Batteriefachabdeckung auf der Geräterückseite und tauschen die 4 Batterien gegen typgleiche. -
Seite 21: Laden Der Batterie Für Die Interne Uhr
BETRIEBSANLEITUNG www.warensortiment.de Laden der Batterie für die interne Uhr Das Messgerät verfügt (zusätzlich zu den 4 AA-Akkumulatoren und unabhängig von diesen) über eine interne Batterie, welche die interne Uhr bei ausgeschaltetem Gerät mit Energie versorgt. Diese Batterie kann sich entladen, wenn das Messgerät für längere Zeit nicht benutzt wird. In diesem Fall laden Sie das eingeschaltete Gerät bitte für 24 Stunden über das Netzteil.
