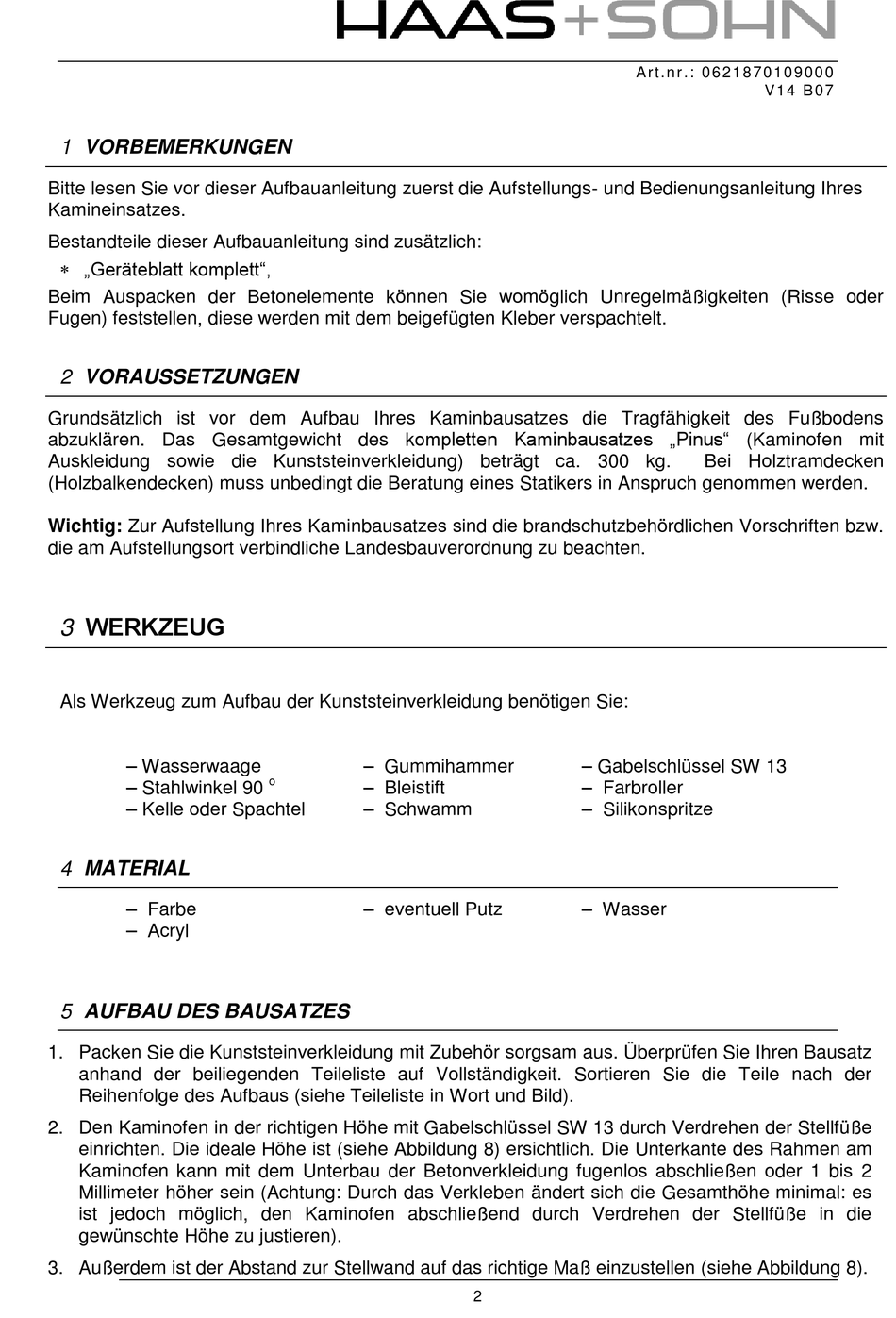

1 VORBEMERKUNGEN
Bitte lesen Sie vor dieser Aufbauanleitung zuerst die Aufstellungs- und Bedienungsanleitung Ihres
Kamineinsatzes.
Bestandteile dieser Aufbauanleitung sind zusätzlich:
„Geräteblatt komplett",
Beim Auspacken der Betonelemente können Sie womöglich Unregelmäßigkeiten (Risse oder
Fugen) feststellen, diese werden mit dem beigefügten Kleber verspachtelt.
2 VORAUSSETZUNGEN
Grundsätzlich ist vor dem Aufbau Ihres Kaminbausatzes die Tragfähigkeit des Fußbodens
abzuklären. Das Gesamtgewicht des kompletten Kaminbausatzes „Pinus" (Kaminofen mit
Auskleidung sowie die Kunststeinverkleidung) beträgt ca. 300 kg.
(Holzbalkendecken) muss unbedingt die Beratung eines Statikers in Anspruch genommen werden.
Wichtig: Zur Aufstellung Ihres Kaminbausatzes sind die brandschutzbehördlichen Vorschriften bzw.
die am Aufstellungsort verbindliche Landesbauverordnung zu beachten.
3 WERKZEUG
Als Werkzeug zum Aufbau der Kunststeinverkleidung benötigen Sie:
– Wasserwaage
– Stahlwinkel 90
– Kelle oder Spachtel
4 MATERIAL
– Farbe
– Acryl
5 AUFBAU DES BAUSATZES
1. Packen Sie die Kunststeinverkleidung mit Zubehör sorgsam aus. Überprüfen Sie Ihren Bausatz
anhand der beiliegenden Teileliste auf Vollständigkeit. Sortieren Sie die Teile nach der
Reihenfolge des Aufbaus (siehe Teileliste in Wort und Bild).
2. Den Kaminofen in der richtigen Höhe mit Gabelschlüssel SW 13 durch Verdrehen der Stellfüße
einrichten. Die ideale Höhe ist (siehe Abbildung 8) ersichtlich. Die Unterkante des Rahmen am
Kaminofen kann mit dem Unterbau der Betonverkleidung fugenlos abschließen oder 1 bis 2
Millimeter höher sein (Achtung: Durch das Verkleben ändert sich die Gesamthöhe minimal: es
ist jedoch möglich, den Kaminofen abschließend durch Verdrehen der Stellfüße in die
gewünschte Höhe zu justieren).
3. Außerdem ist der Abstand zur Stellwand auf das richtige Maß einzustellen (siehe Abbildung 8).
– Gummihammer
o
– Bleistift
– Schwamm
– eventuell Putz
A r t . n r . : 0 6 2 1 8 7 0 1 0 9 0 0 0
– Gabelschlüssel SW 13
– Farbroller
– Silikonspritze
– Wasser
2
V 1 4 B 0 7
Bei Holztramdecken
