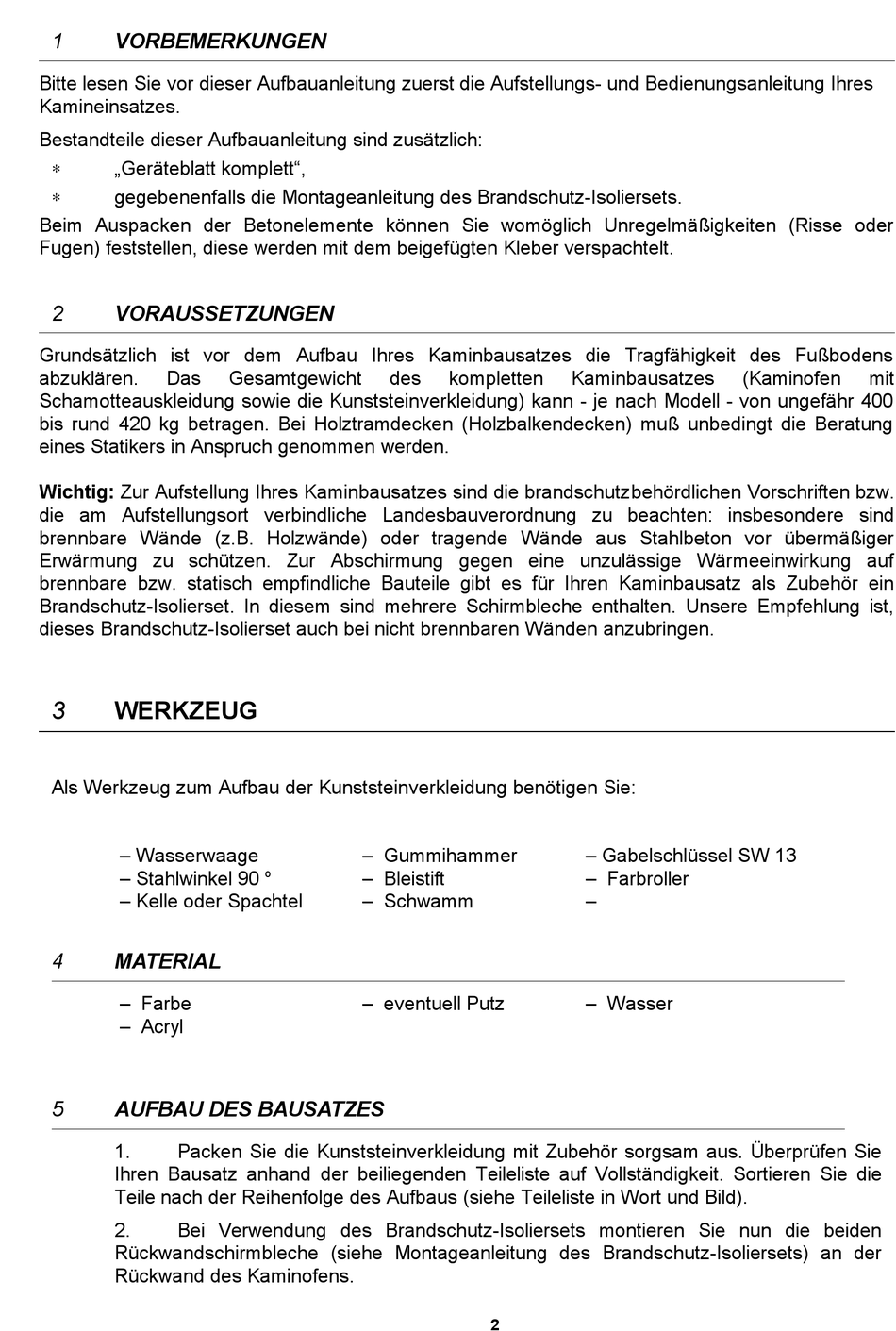

1
VORBEMERKUNGEN
Bitte lesen Sie vor dieser Aufbauanleitung zuerst die Aufstellungs- und Bedienungsanleitung Ihres
Kamineinsatzes.
Bestandteile dieser Aufbauanleitung sind zusätzlich:
∗
„Geräteblatt komplett",
∗
gegebenenfalls die Montageanleitung des Brandschutz-Isoliersets.
Beim Auspacken der Betonelemente können Sie womöglich Unregelmäßigkeiten (Risse oder
Fugen) feststellen, diese werden mit dem beigefügten Kleber verspachtelt.
2
VORAUSSETZUNGEN
Grundsätzlich ist vor dem Aufbau Ihres Kaminbausatzes die Tragfähigkeit des Fußbodens
abzuklären.
Das
Schamotteauskleidung sowie die Kunststeinverkleidung) kann - je nach Modell - von ungefähr 400
bis rund 420 kg betragen. Bei Holztramdecken (Holzbalkendecken) muß unbedingt die Beratung
eines Statikers in Anspruch genommen werden.
Wichtig: Zur Aufstellung Ihres Kaminbausatzes sind die brandschutzbehördlichen Vorschriften bzw.
die am Aufstellungsort verbindliche Landesbauverordnung zu beachten: insbesondere sind
brennbare Wände (z.B. Holzwände) oder tragende Wände aus Stahlbeton vor übermäßiger
Erwärmung zu schützen. Zur Abschirmung gegen eine unzulässige Wärmeeinwirkung auf
brennbare bzw. statisch empfindliche Bauteile gibt es für Ihren Kaminbausatz als Zubehör ein
Brandschutz-Isolierset. In diesem sind mehrere Schirmbleche enthalten. Unsere Empfehlung ist,
dieses Brandschutz-Isolierset auch bei nicht brennbaren Wänden anzubringen.
3
WERKZEUG
Als Werkzeug zum Aufbau der Kunststeinverkleidung benötigen Sie:
– Wasserwaage
– Stahlwinkel 90
– Kelle oder Spachtel
4
MATERIAL
– Farbe
– Acryl
5
AUFBAU DES BAUSATZES
1.
Packen Sie die Kunststeinverkleidung mit Zubehör sorgsam aus. Überprüfen Sie
Ihren Bausatz anhand der beiliegenden Teileliste auf Vollständigkeit. Sortieren Sie die
Teile nach der Reihenfolge des Aufbaus (siehe Teileliste in Wort und Bild).
2.
Bei Verwendung des Brandschutz-Isoliersets montieren Sie nun die beiden
Rückwandschirmbleche (siehe Montageanleitung des Brandschutz-Isoliersets) an der
Rückwand des Kaminofens.
Gesamtgewicht
des
– Gummihammer
o
– Bleistift
– Schwamm
– eventuell Putz
kompletten
Kaminbausatzes
– Gabelschlüssel SW 13
– Farbroller
–
– Wasser
2
(Kaminofen
mit
