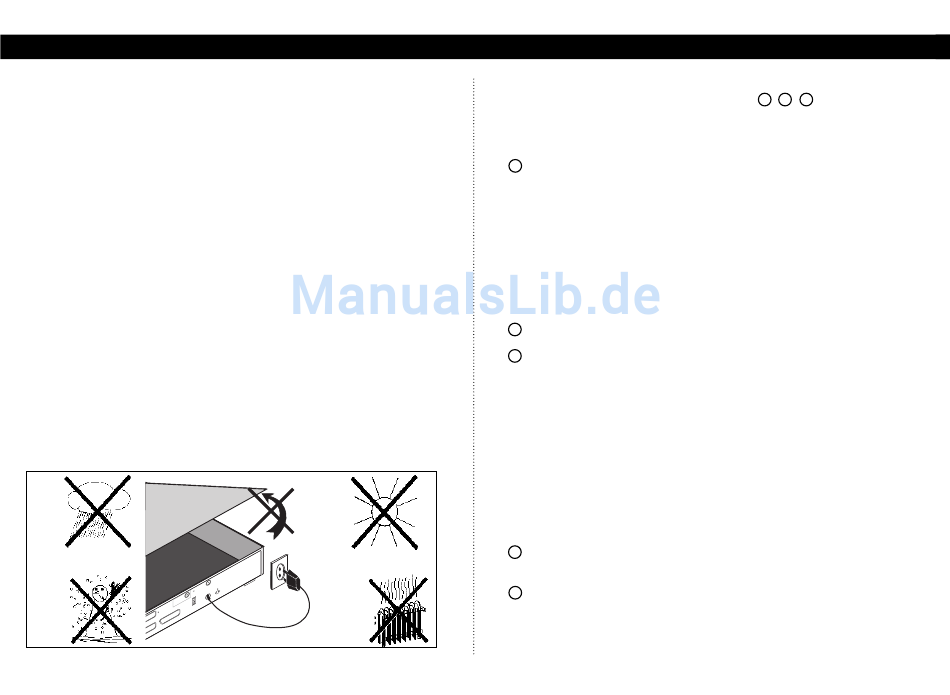

3 Sicherheitshinweise
Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durch-
lesen, bevor Sie Ihr neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäße Handhabung und durch Nichteinhaltung der
Sicherheitsvorkehrungen entstanden sind.
Achten Sie darauf, daß die leeren Batterien der Fernbedienung nicht in
den Hausmüll gelangen, sondern sachgerecht entsorgt werden
(Rücknahme durch den Fachhandel, Sondermüll).
Öffnen sie niemals das Gerät. Es besteht die Gefahr eines
Elektroschocks. Ein eventuell notwendiger Eingriff sollte nur von geschul-
tem Personal vorgenommen werden.
Betriebspausen: Das Gerät sollte während eines Gewitters oder bei län-
geren Betriebspausen vom Netz getrennt werden.
In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen
Fachmann um Hilfe bitten:
- das Stromkabel bzw. der Netzstecker ist beschädigt
- das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
- bei erheblichen Fehlfunktionen
- bei starken äußeren Beschädigungen.
> 80%
T V
N A
L
K A
I
B
)
LN
/1 8V
G
S T
T E
E O
13
4A
A N
D C
X 0,
V ID
(
M A
<+15°C
R
D E
T V
C O
D E
E R
O D
E C
Y
A N
R M
G E
D E
IN
M A
0V
~
0- 24
H z
23
V A
50
. 24
m ax
T
230V
+ 35°C
4.
Anschluß
Die im folgenden erscheinenden Verweise
auf die Zeichnung auf Seite 7.
4.1. Außeneinheit
a
Verbinden Sie die den LNB-Eingang des Receivers durch ein
geeignetes Koaxialkabel mit dem LNB Ihrer Außeneinheit.
Beachten Sie auch 5 „Installation".
4.2. Anschluß an ein Fernsehgerät
Über SCART-Kabel:
Um eine möglichst gute Bildqualität zu erzielen, sollten Sie Receiver und
Fernseher mit einem SCART-Kabel verbinden. Gehen Sie dazu wie folgt
vor:
b
Schließen Sie den Receiver an eine Steckdose 230 V/50 Hz an.
c
Verbinden Sie Receiver (SCART-Buchse TV) und Fernseher (SCART-
Buchse) mit einem SCART-Kabel. Sollte Ihr Fernsehgerät entspre-
chend ausgerüstet sein, wird dieses beim Einschalten des
Receivers automatisch auf AV und somit auf Sat-Betrieb umge-
schaltet.
Über HF-Kabel:
Wenn Ihr Fernseher keine SCART-Buchse hat, muß der Receiver an den
Antenneneingang des Fernsehers angeschlossen werden. Dazu gehen
Sie wie folgt vor:
b
Schließen Sie den Receiver an eine Steckdose 230 V/50 Hz an
und schalten Sie ihn mit dem Netzschalter ein (Anzeige F1).
d
Verbinden Sie den Receiver (Ausgang TV) durch ein geeignetes
TV-Anschlußkabel mit dem Antenneneingang des Fernsehers.
Das von der terrestrischen Antenne kommende Kabel stecken
Sie in den Modulator-Eingang (ANT) des Receivers.
6
4 Anschluß
a
b
c
usw. beziehen sich
