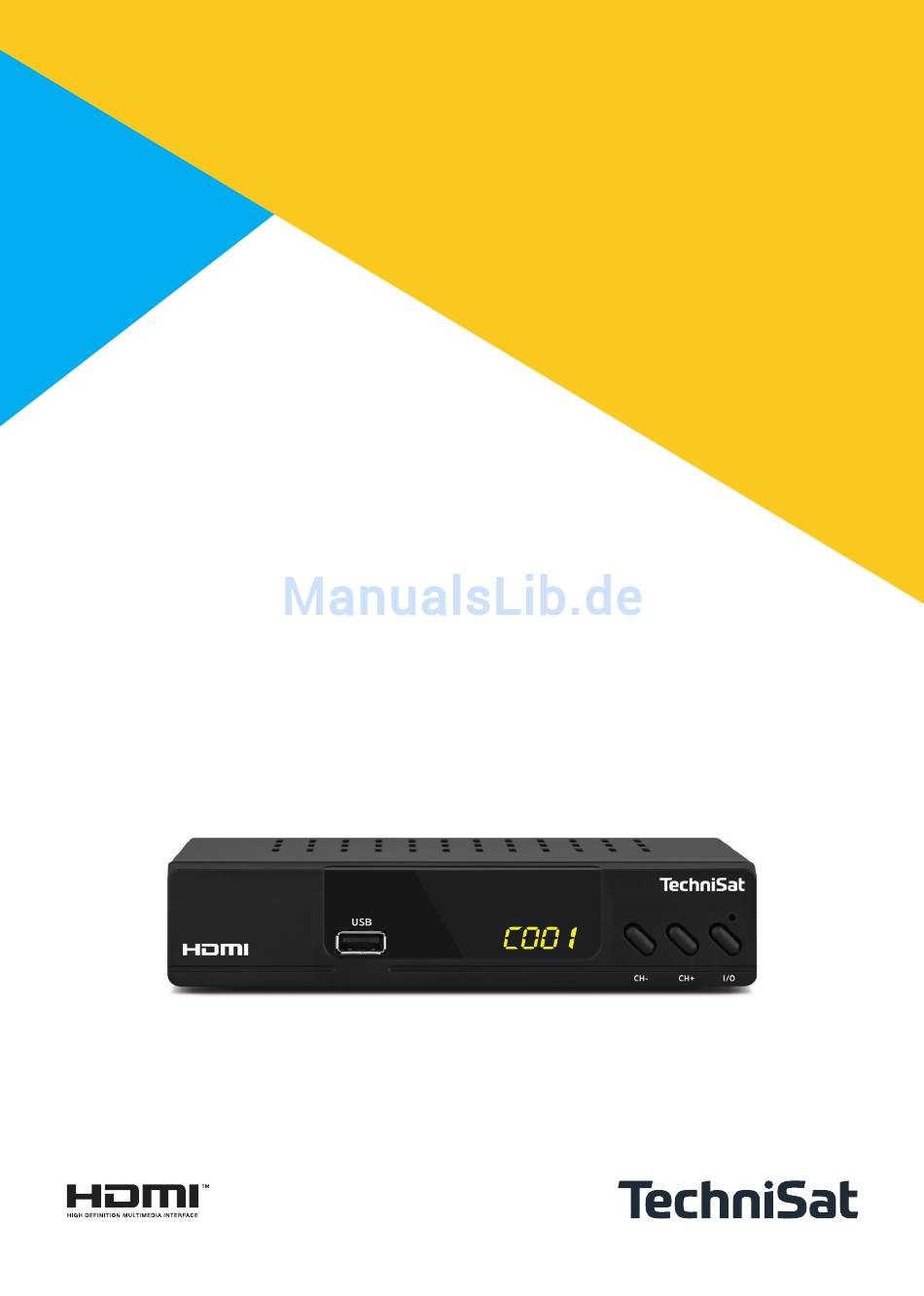

- Seite 1 Kurzanleitung HD-C 232 Kompakter HDTV-Receiver für den Empfang von unverschlüsselten digitalen TV- und Radioprogrammen via Kabel...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Abbildungen �������������������������������������������������������������������������������������������������������������������������������������������������6 Vorderseite ................................... 6 Rückseite ....................................6 Fernbedienung ��������������������������������������������������������������������������������������������������������������������������������������������7 Tasten der Fernbedienung ............................7 Batterien einlegen ................................8 Benutzung der Fernbedienung ..........................8 Receiver anschließen���������������������������������������������������������������������������������������������������������������������������������9 Erstinstallation ������������������������������������������������������������������������������������������������������������������������������������������ 10 Tägliche Bedienung ��������������������������������������������������������������������������������������������������������������������������������� 11 Programmwechsel................................11 Programmliste ................................... 11 TV-/Radiobetrieb ................................11 Favoriten.................................... -
Seite 3: Rechtliche Hinweise
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=22082 TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachge- mäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar. Änderungen und Druckfehler vorbehalten. Stand 05/18. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. -
Seite 4: Wichtige Hinweise Zur Bedienung
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit ge- füllten Gegenstände, z. B. Vasen, darauf. Ist Wasser in das Gerät gelangt, sofort den Netzstecker ziehen und den Service verständigen. • Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich erwärmen. •... -
Seite 5: Entsorgungshinweis
Wir empfehlen vor Abgabe des Receivers zu Wartungszwecken bei Ihrem Fachhändler alle Spei- chermedien bzw. Datenträger zu entfernen. Die Wiederherstellung von Daten ist nicht Bestandteil der Wartungs- und Reparaturarbeiten. TechniSat übernimmt keine Gewähr für den Verlust oder die Beschädigung von Daten während der Reparatur. -
Seite 6: Abbildungen
Abbildungen 1�1 Vorderseite ① ② ③ ④ ⑤ ⑥ ① USB-Buchse Nr Name Funktion ② STANDBY LED Zum Anschluss eins USB-Speichermediums ③ Display Zeigt den Betriebsstatus. Grün = Betrieb, rot = Standby. Zeigt die aktuelle Programmplatznummer (im Betrieb) und die Uhrzeit (im ④... -
Seite 7: Fernbedienung
Fernbedienung 2�1 Tasten der Fernbedienung 1. POWER: Gerät ein-/ausschalten. 2. Mute: Stummschalten des Tons. 3. Medienwiedergabe /FB: Zurückspulen /FF: Vorspulen /PLAY: Wiedergabe starten /STOP: Wiedergabe stoppen ||/PAUSE: Wiedergabe pausieren 4. AUDIO: Auswahl der Tonspur. 5. TV/RADIO: Zwischen dem TV- und Radio-Modus wechseln. 6. -
Seite 8: Batterien Einlegen
2�2 Batterien einlegen 1� Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung. 2� Legen Sie 2x AAA 1,5V Batterien unter Berücksichtigung der Polung in die Fernbedienung ein. Die Ausrichtung ist im Batteriefach abgebildet. 3� Schließen Sie den Batteriefachdeckel wieder Sicherheitshinweise ►... -
Seite 9: Receiver Anschließen
Receiver anschließen ⑤ ① ④ HDMI Scart ② ③ Empfangsgerät AV-Receiver ① RF in: Verbinden Sie den Antenneneingang des Receivers mit dem TV-Anschluss der Antennendo- se. Für die Verbindung wird ein Antennenkabel benötigt. Dieses gehört nicht zum Lieferumfang des Receivers. Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangsstörun- ②... -
Seite 10: Erstinstallation
Erstinstallation Nachdem Sie den Receiver ordnungsgemäß angeschlossen und mit dem Stromnetz verbunden haben, schalten Sie zuerst Ihr TV-Gerät ein. Zum Einschalten des Receivers, drücken Sie die Taste POWER auf der Fernbedienung oder die Taste I/O an der Vorderseite des Receivers. Hinweis: Eventuell müssen Sie noch den entsprechenden Eingang am TV wählen, an dem sich der Receiver befindet. -
Seite 11: Tägliche Bedienung
Tägliche Bedienung 5�1 Programmwechsel Mit den Pfeiltasten / oder den Tasten CH+/CH- können Sie das Programm wechseln. Mit den Nummerntasten 0-9 können Sie die Programmplatznummer direkt eingeben. 5�2 Programmliste Drücken Sie die OK Taste. • Mit den Pfeiltasten / ein Programm auswählen •... -
Seite 12: Audiosprache Wählen
5�9 Audiosprache wählen Einige Programme bieten die Möglichkeit verschiedene Audiosprachen/Tonspuren zu wählen. • Drücken Sie die Taste AUDIO um die Auswahl zu öffnen. • Mit den Pfeiltasten / ein Audiosprache auswählen. • Mit OK die Audiosprache aktivieren. • Mit EXIT die Auswahl verlassen 5�10 Untertitel Einige Programme bieten die Möglichkeit das Untertitel eingeblendet werden. -
Seite 13: Programmliste Anpassen
Programmliste anpassen Drücken Sie MENU und wählen [Programm] und mit den Pfeiltasten / [Programm bearbeiten]. Drücken Sie OK. Um die Programmliste anpassen zu können, wird zuerst ein sechsstelliger PIN-Code verlangt. Der Standard Code lautet [000000]. Geben Sie den Code mit den Zifferntasten ein. ⇒... -
Seite 14: Bildeinstellung
TV-Programm sperren Zum Jugendschutz können Programme gesperrt werden. Gehen Sie wie folgt vor: • Öffnen Sie im Menü [Programm] [Programm bearbeiten]. • PIN-Code muss eingegeben werden. Der Standard Code lautet [000000] • Markieren Sie das zu sperrende Programm. • Drücken Sie die gelbe Farbtaste [Sperren]. •... -
Seite 15: Automatische Suche
8�1 Automatische Suche • Geben Sie [Min Freq] und [Max Freq] mit den Nummerntasten 0-9 ein. Sie können die Voreinstel- lungen im Normalfall übernehmen. • Geben Sie die Symbolrate [Symbol] mit den Nummerntastentasten 0-9 ein. Die Voreinstellung beträgt 6900 und ist die gängige Symbolrate in deutschen Kabelnetzen. -
Seite 16: 10 Grundeinstellungen
[Sleeptimer] Aus Stromspargründen schaltet der Receiver nach der eingestellten Zeit automatisch aus, wenn in dieser Zeit keine Interaktion mit dem Gerät stattfand. [Einschalten / Ausschalten] Hier können Sie einen Einschalt- und Ausschalt-Timer festlegen. [Zeitzone] Geben Sie die Zeitzone Ihres Standortes ein. 10 Grundeinstellungen Im Menü... -
Seite 17: System Einstellungen
Anzeigen der Software-Version. [Software Aktualisierung] Nach Aufrufen der Option haben Sie die Möglichkeit ein Software-Update durchzuführen. Die aktuells- te Software-Version finden Sie Downloadbereich der TechniSat-Homepage unter www.technisat.de. Mediaplayer Mit dem Mediaplayer können sie verschiedene Medien wie Bilder, Musik oder Filme wiedergeben, wel- che sich auf einem USB-Datenträger befinden. -
Seite 18: Wiedergabe-Browser
12�1 Wiedergabe-Browser 12�1�1 Musik Unterstützte Dateiformate: MP3 Funktionen: /: Datei/Ordner auswählen OK: Datei wiedergeben / Ordner öffnen /PLAY: Wiedergabe starten ||/PAUSE: Wiedergabe pausieren /FB: Zurückspulen (2x, 4x 8x, 16x, 32x) /FF: Vorspulen (2x, 4x 8x, 16x, 32x) 12�1�2 Fotos/Bildern Unterstützte Dateiformate: JPEG, BMP Funktionen: /: Datei/Ordner auswählen OK: Datei wiedergeben / Ordner öffnen... -
Seite 19: Technische Daten
Technische Daten Allgemein Modell HD-C 232 Artikel-Nr. 0000/4830 4019588048300 Abmessung (B x L x H) 16.90 x 4.00 x 10.30 cm Gewicht 245 g Umgebungstemperatur Betrieb 5 ... 35° C Luftfeuchtigkeit Betrieb 10 ... 75 % Stromversorgung Steckernetzteil Eingang: 100 - 240VAC, 50/60Hz... -
Seite 20: Fehlersuchhilfen
Fehlersuchhilfen Fehler Mögliche Ursachen und Wirkungen Abhilfe, Erklärung Fernbedienung funktioniert nicht Batterien sind leer Batterien austauschen Batterien sind falsch herum einge- Batterien richtig herum einlegen - legt. Polung ist im Batteriefach abgebil- det. Diverse Programme werden nicht in Falsche Einstellungen beim Suchlauf Erfragen Sie die korrekten Empfangs- der Programmliste angezeigt parameter bei Ihrem Kabelnetzbe-...
