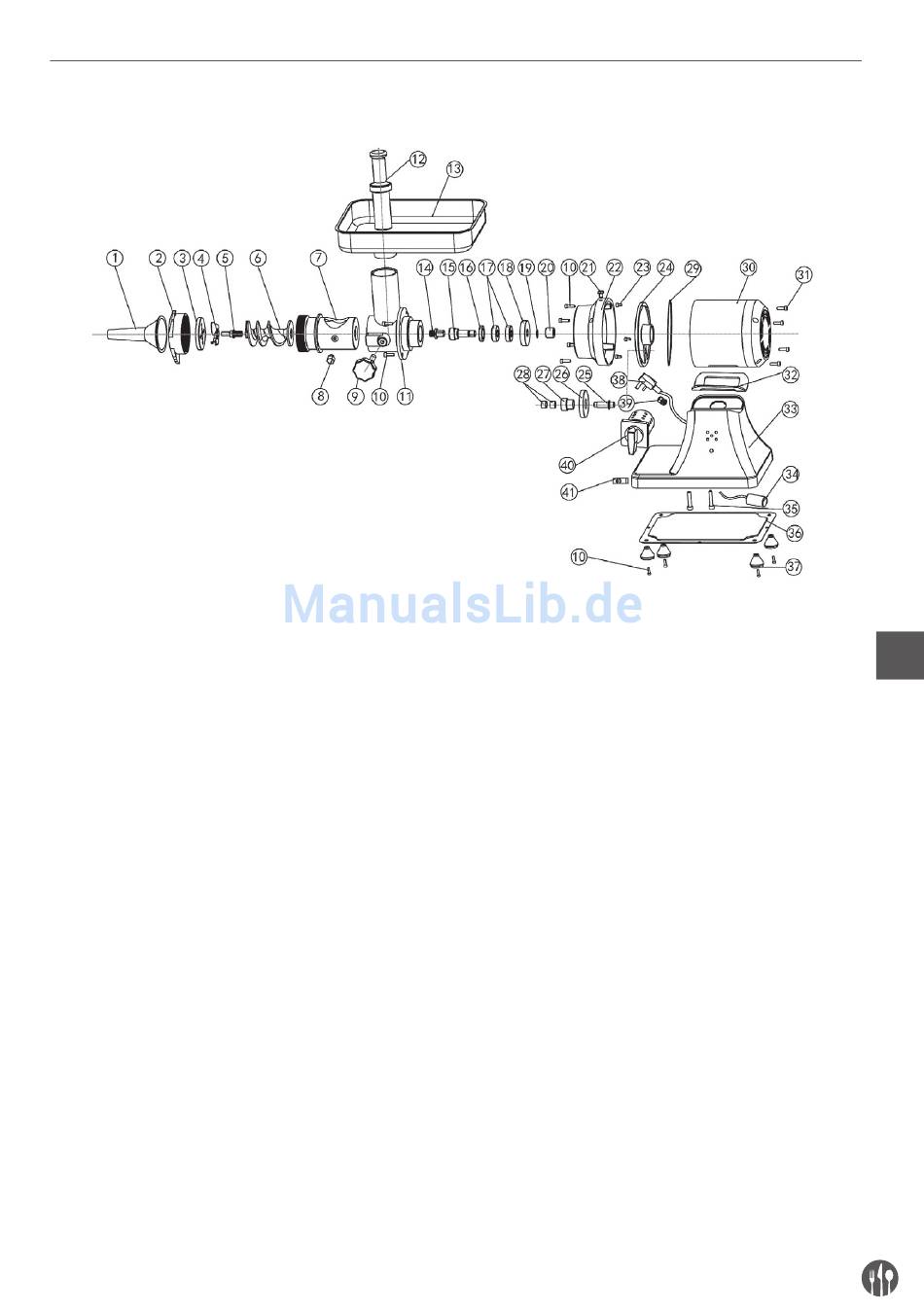

4. ДЕТАЛЬНЫЙ ЧЕРТЕЖ
1 Наконечник для
формирования колбас
2 Кожух сцепления
3 ситко
4 нож
5 Наконец шнека
6 шнек
7 головка
8 Замыкающий болт
9 Замыкающая гайка
10 болт
11 головка
12 толкатель
13 поддон
14 Подвижной палец
15 Выходная ось
16 сальник
17 подшипник
18 Большое зубчатое кольцо
B
19 Гибкая прокладка
20 Малое зубчатое кольцо А
21 болт
22 корпус
23 болт
24 Передний кожух двигателя
25 Главный палец
26 Большое зубчатое кольцо A
27 Малое зубчатое кольцо B
28 Защитная втулка
29 Уплотняющее кольцо
30 двигатель
31 болт
32 Резиновая прокладка
33 корпус
34 конденсатор
35 болт
36 основание
37 Резиновые ножки
38 Кабель питания
39 Зажимной хомут
40 включатель/ выключатель
41 Кнопка ресета
