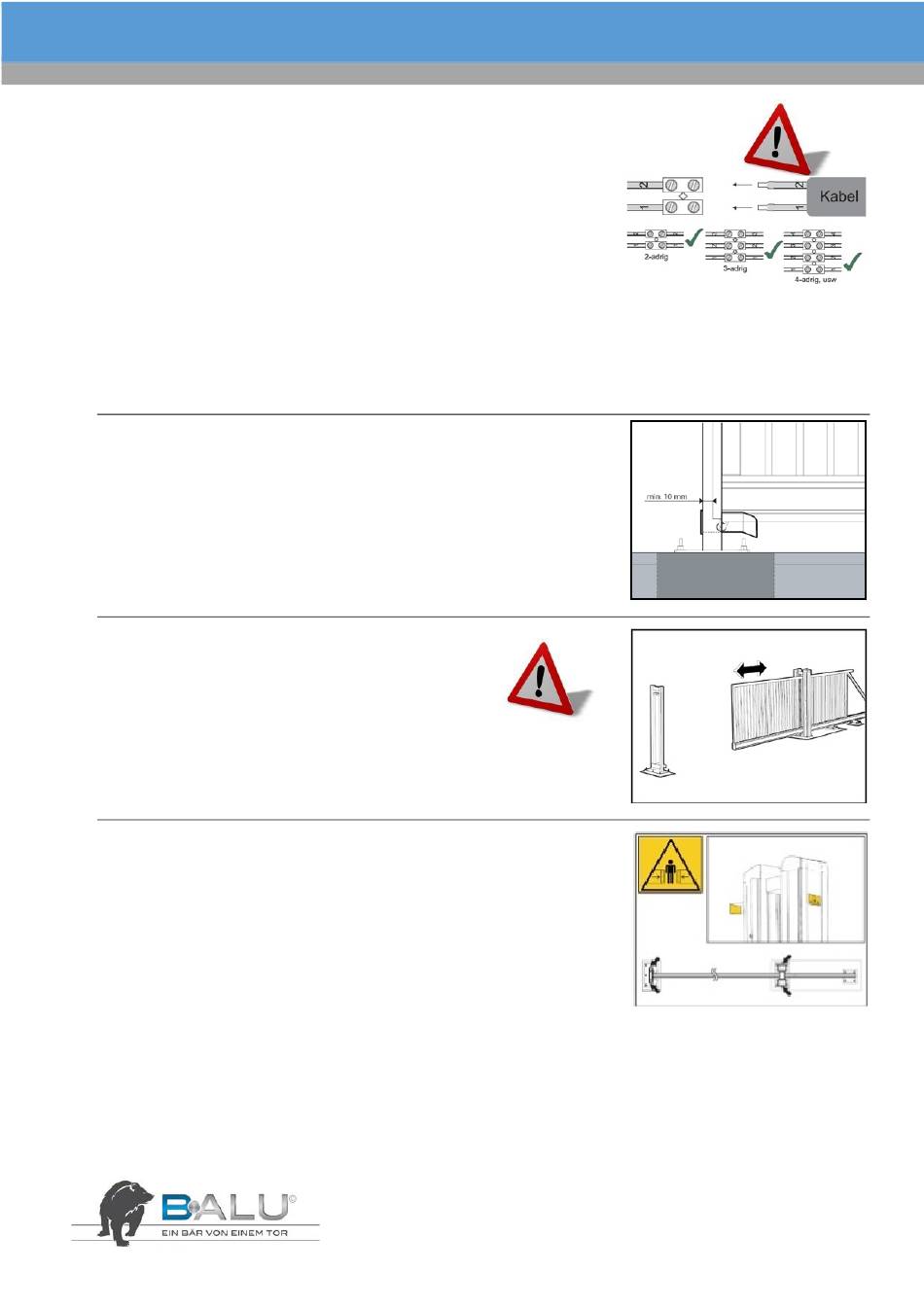

7.5. Elektroinstallation

ACHTUNG! Diese Montagearbeiten müssen von einem qualifizierten und sachkundigen
Elektroinstallateur nach den geltenden Regelwerken und den gesetzlichen Vorschriften ausgeführt
werden.
VORSICHT! Quetschgefahr und Gefahr durch elektrischen Strom!
Die elektrische Steuerung ist betriebsbereit vorverdrahtet.
Der Anschluss der Stromzuleitung erfolgt an die in der Antriebssäule montierte
230V-Steckdose.
Inline & Extern
Die Lichtschranke am Einlaufpfosten anbringen.
Ggfs. die Lichtschrankenlinsen ausrichten.
Die Kabelverbindung der Lichtschranken herstellen.
Bitte immer auf die Kabelfarbe und Adern-Nummerierung achten, ansonsten kann die Polarität vertauscht
werden.
Inline & Extern
Erneut kontrollieren, ob der Endanschlag in der korrekten Lage ist:
Das Tor muss vollständig öffnen und schließen können, jedoch so, dass sich die Sicherheits-
kontaktleiste im geschlossenen Torzustand zehn Millimeter vor dem Ende des Auflaufschuhs
befindet.
ACHTUNG! Quetschgefahr!
Inline & Extern
ACHTUNG! LEBENSGEFAHR durch elektrischen Strom!
1. Kontrollieren, ob die Anlage spannungslos ist. Danach das
Stromversorgungskabel in der Führungssäule nach den gelten-
den Vorschriften an die Wandsteckdose anschließen.
2. Tor in Mittelstellung bringen.
3. In der Führungssäule den Deckel von der Steuerung entfernen und Sicherungen prüfen.
Inline & Extern
Warnhinweisaufkleber anbringen
