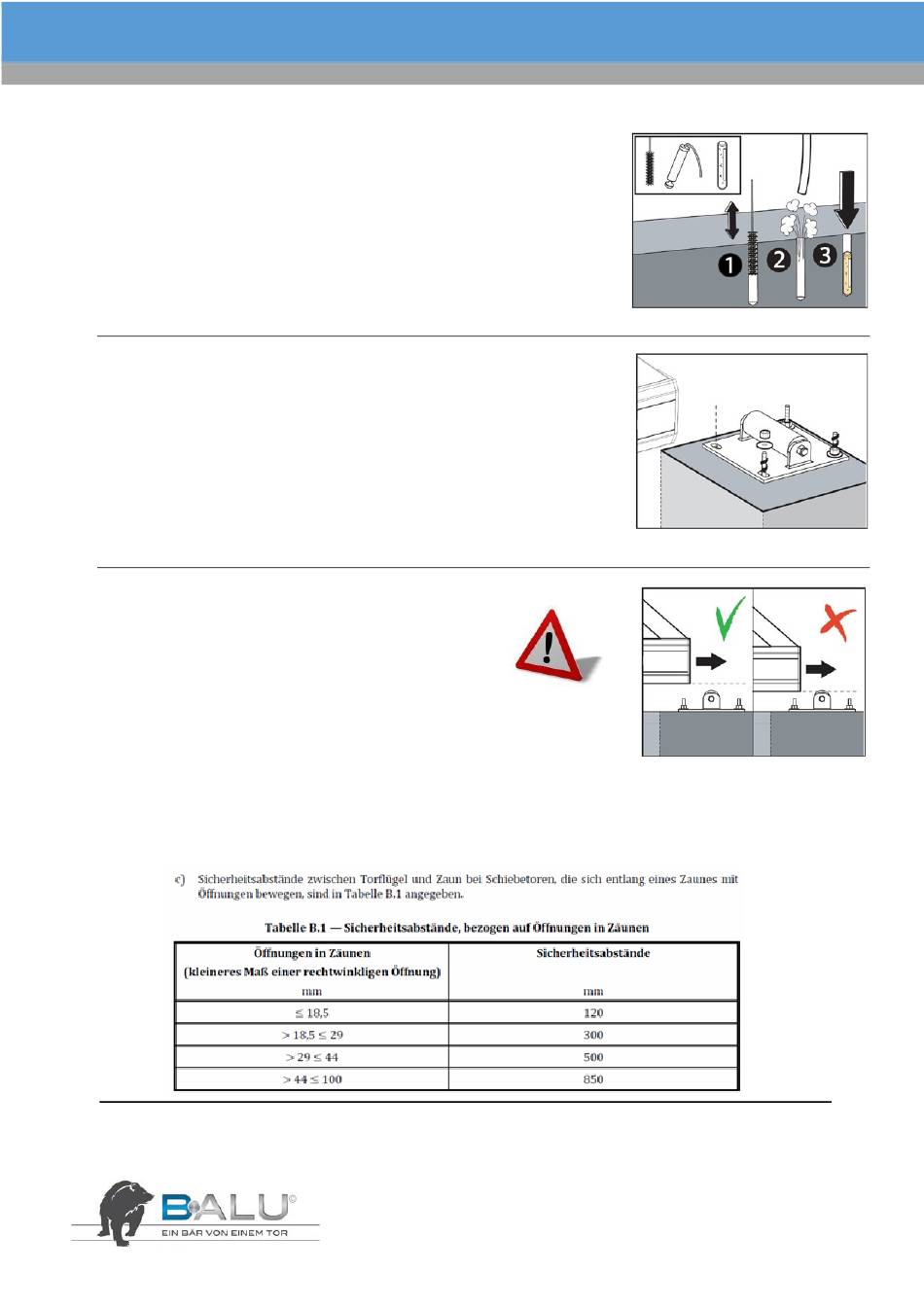

7.4. Hintere Auflaufrolle platzieren

Bohrungen auf dem Fundament markieren (Position entsprechend Fundamentplan).
Die Sockelplatte als Schablone benutzen.
Hintere Auflaufrolle entfernen und mit einem Bohrer die Bohrungen anbringen.
1. Bohrungen mit einer Bürste reinigen.
2. Bohrungen säubern. Darauf achten, dass alle Staub- und Schmutzrückstände entfernt
worden sind.
3. Klebepatronen einsetzen.
Gewindestäbe einsetzen und Klebeanker nach Spezifikation aushärten lassen.
Hintere Auflaufrolle, Unterlegescheiben und Muttern anbringen und handfest
andrehen.
Hintere Auflaufrolle justieren.
Beim Öffnen soll die hintere Auflaufrolle das Tor nicht berühren.
Erst im letzten Drittel der Öffnung soll der Flügel sich auf die Auf-
laufrolle setzen.
ACHTUNG! Das Tor darf nicht unter Zwang auf die hintere
Auflaufrolle auflaufen! Ansonsten könnte das Tor beschädigt wer-
den.
Höhe der hinteren Auflaufrolle durch Verdrehen der Schrauben und Muttern
einstellen. Muttern mit Schraubenschlüssel fest anziehen.
Abstände zu anderen Örtlichkeiten
Der Betreiber ist für örtliche Gegebenheiten (z.B. Zusätzliche Scher- oder
Quetschkanten im Umfeld des Tores) verantwortlich! Die
Sicherheitsabstände lt. Tabelle nach EN 12453 sind einzuhalten:
