Balu Inline 250 Programmieranleitung

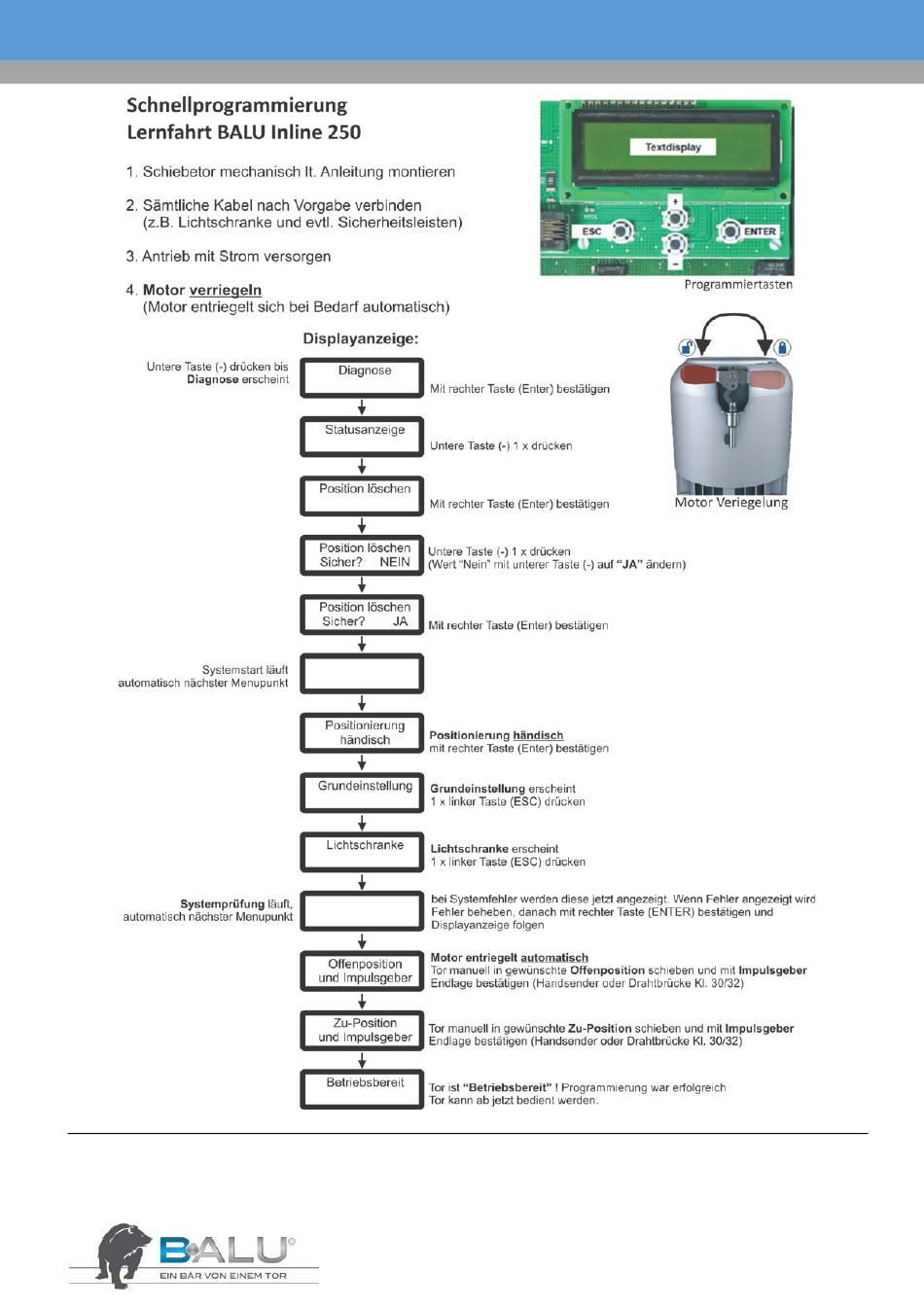

Schnellprogrammierung
Lernfahrt BALU Inline
1. Schiebetor mechanisch It. Anleitung montieren
2. Sämtliche Kabel nach Vorgabe verbinden
(Z.B. Lichtschranke und evtl. Sicherheitsleisten)
3. Antrieb mit Strom versorgen
4. Motor verriegeln
(Motor entriegelt sich bei Bedarf automatisch)
I-Jntere Taste (-) drücken bis
Diagnose erscheint
Systemstart läuft
automatisch nächster Menupunkt
Systemprüfung läuft,
automatisch nächster Menupunkt
BALUC
EIN BAR VON EINEM TOR
250
Displayanzeige:
Diagnose
Mit rechter Taste (Enter) bestätigen
Statusanzeige
Untere Taste (-) 1 x drücken
Position löschen
Mit rechter Taste (Enter) bestätigen
Position löschen
Untere Taste (-) I x drücken
Sicher? NE-IN
(Wert "Nein" mit unterer Taste (-) auf "JA" ändern)
Position löschen
Sicher? JA
Mit rechter Taste (Enter) bestätigen
Positionierung
Positionierung
händisch
mit rechter Taste (Enter) bestätigen
Grundeinstellung
Grundeinstellung
1 x linker Taste (ESC) drücken
Lichtschranke
Lichtschranke
1 x linker Taste (ESC) drücken
bei Systemfehler werden diese jetzt angezeigt. Wenn Fehler angezeigt Wird
Fehler beheben, danach mit rechter Taste (ENTER) bestätigen und
Displayanzeige folgen
Motor entriegelt
Offenposition
Tor manuell
und Impulsgeber
Endlage bestätigen (Handsender Oder Drahtbrücke KI. 30/32)
Zu-Position
Tor manuell in gewünschte Zu-Position
und Impulsgeber
Endlage bestätigen (Handsender Oder Drahtbrücke KI. 30/32)
Betriebsbereit
Tor ist "Betriebsbereit"
Tor kann ab jetzt bedient werden.
Textdisplay
händisch
erscheint
erscheint
automatisch
in gewünschte Offenposition schieben
schieben und mit Impulsgeber
! Programmierung war erfolgreich
Programmiertasten
Motor Veriegelung
und mit Impulsgeber
