7. Montage, Installation und Inbetriebnahme

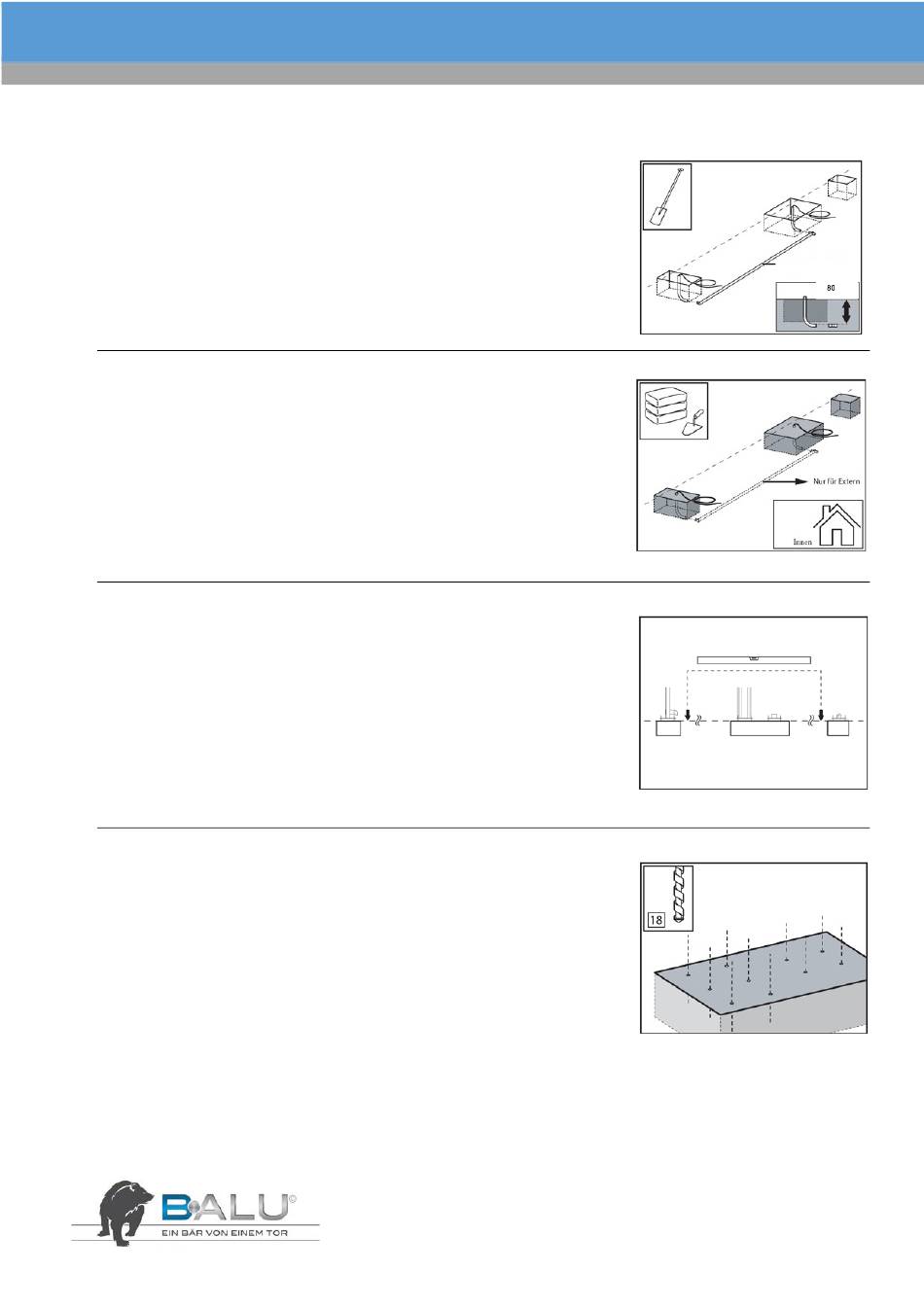

7.1. Boden vorbereiten

Darauf achten, dass der gesamte Arbeitsbereich für das Tor frei von Hindernissen ist.
Die Platzierung auf dem Fundament geht aus dem Fundamentplan hervor.
cm
1. Kabeldurchführung und ggf. Zubehör bereitlegen.
2. Die Nulllage des Tores festlegen und die Verschalung für das Fundament herstellen.
3. Spezialkrümmer für das Einziehen der Leerverrohrung verwenden.
Der waagrechte Teil von Krümmer und Leerrohr muss mindestens 60 cm unter der
Bodenoberfläche liegen.
Verschalung mit Beton füllen. Fundamentoberflächen waagerecht ausführen und unbedingt
plan abziehen. Beton bis zur vollständigen Aushärtung und nach Betonspezifikation ruhen
lassen.
Jetzt die Bohrungen für die Montage der Säule auf dem Fundament markieren.
Für die Bohrungen einen entsprechend des Befestigungsmaterial passenden
Bohrer verwenden.
Achtung: Bohrungen für das Einlaufportal und die hintere Auflaufrolle noch nicht anbringen!
10
