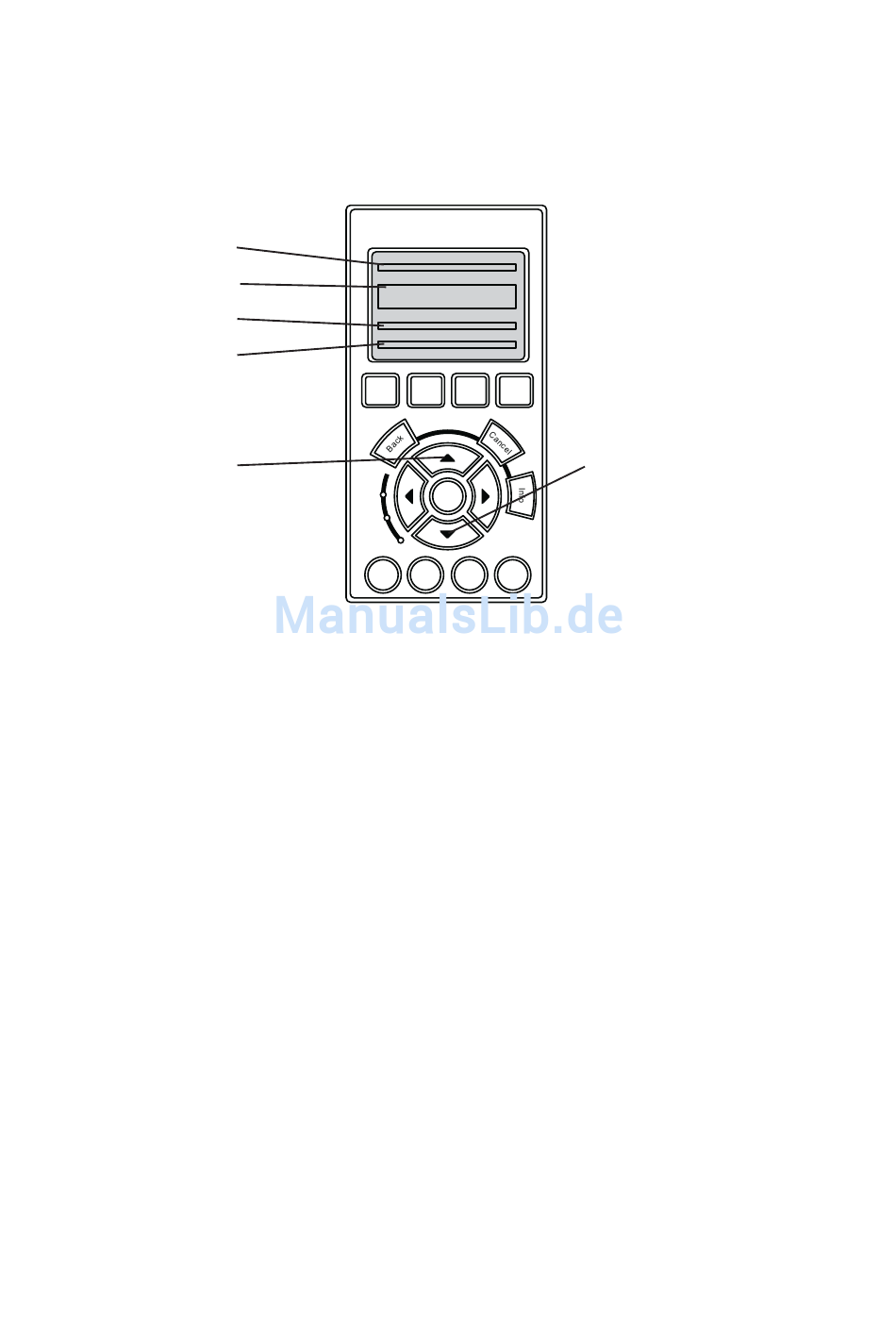

2.2 Bedienung des Frequenzumrichter-Displays
Anzeige Zeile 1
Zeile 2
Zeile 3
Zeile 4
hoch Pfeil
Anzeigemodi verschiedener Betriebsdaten:
Folgende Betriebsdaten können im Display visualisiert werden.
I.
Systemdruckanzeige:
"Systemdruck [mbar]"
[Zahlenwert]
Die Daten werden ermittelt durch:
II.
Elektrische Daten des Aggregates im Betriebspunkt
[Frequenz in Hz], [Spannung in V], [Strom in A]
Die Daten werden ermittelt durch:
Die Anzeige kann geändert werden über Parameter 0-20, 0-21 und 0-22.
III.
Weitere Betriebsdaten in Menügruppe 19 bzw. Anwahl von Parametern
Diese Daten können innerhalb der Menügruppe 19 abgefragt werden.
In die Menügruppe gelangt man durch das Drücken folgender Tastenkombination:
a)
Taste: Main Menu
Taste: hoch Pfeil bzw. runter Pfeil
b)
Die Menügruppen werden durchlaufen bis "19-** Application Params" erscheint.
Taste: OK
c)
Die Menügruppe wird geöffnet.
d)
Taste: hoch Pfeil bzw. runter Pfeil
Es werden die Parameter der Gruppe durchlaufen bis der gewünschte Parameter
erscheint.
In die normale Betriebsanzeige, die unter 1.a) beschrieben ist gelangt man durch zweimaliges
Drücken der Taste STATUS.
Quick
Main
Alarm
Status
Menu
Menu
Log
On
OK
Warn.
Alarm
Auto
Hand
Off
Reset
On
On
.
runter Pfeil
in Displayzeile 2
in Displayzeile 4
1 [Druckaufnehmer]
in Displayzeile 1
11 [Frequenzumrichter]
Seite: 5
