MSI Z270 TOMAHAWK OPT BOOST Kurzanleitung Seite 52

Aufbewahrung
RAID
USB
4

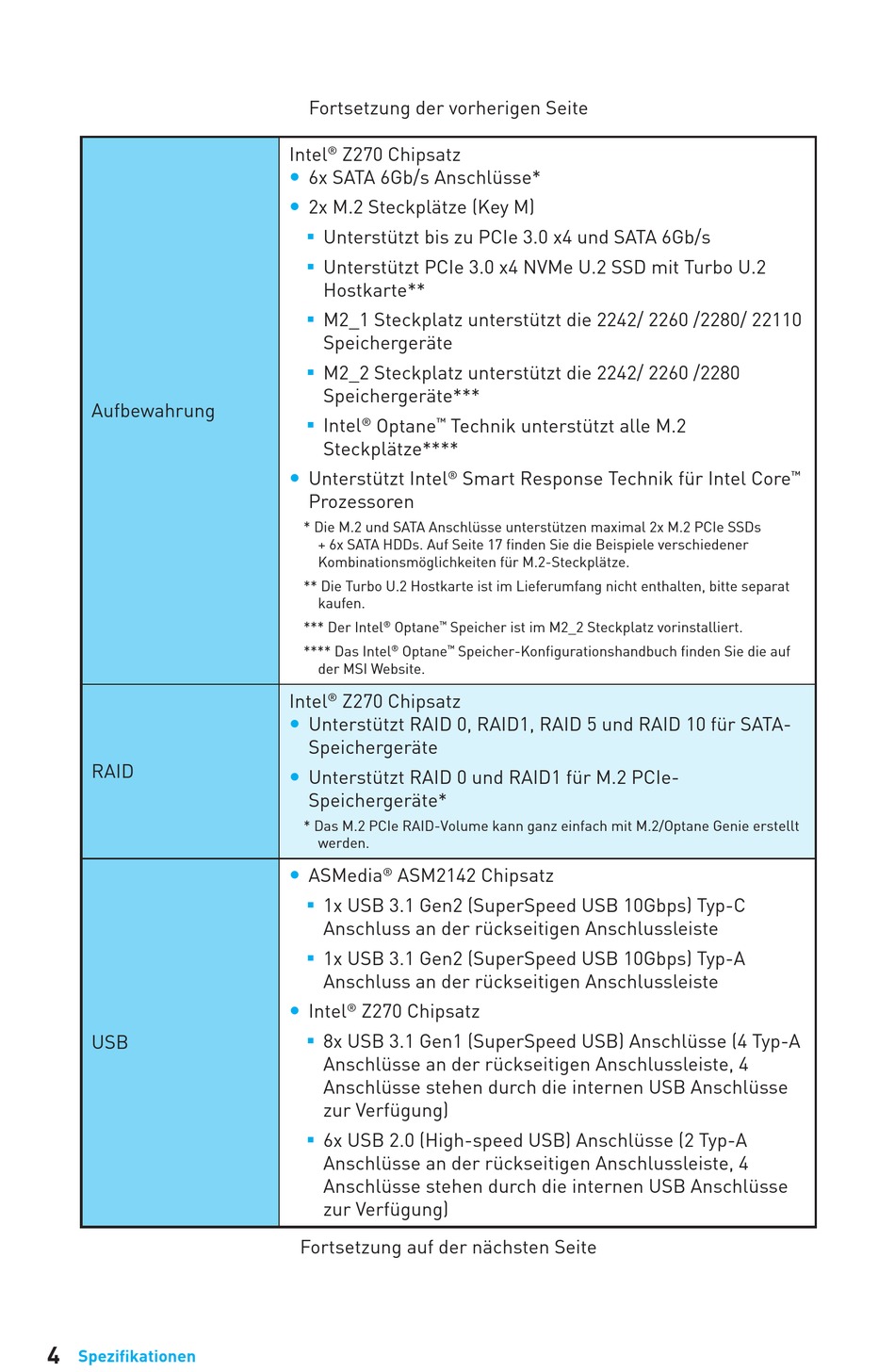

Spezifikationen
Fortsetzung der vorherigen Seite
Intel Z270 Chipsatz
®
6x SATA 6Gb/s Anschlüsse*
y
2x M.2 Steckplätze (Key M)
y
Unterstützt bis zu PCIe 3.0 x4 und SATA 6Gb/s
ƒ
Unterstützt PCIe 3.0 x4 NVMe U.2 SSD mit Turbo U.2
ƒ
Hostkarte**
M2_1 Steckplatz unterstützt die 2242/ 2260 /2280/ 22110
ƒ
Speichergeräte
M2_2 Steckplatz unterstützt die 2242/ 2260 /2280
ƒ
Speichergeräte***
Intel Optane Technik unterstützt alle M.2
® ™
ƒ
Steckplätze****
Unterstützt Intel
®
y
Prozessoren
* Die M.2 und SATA Anschlüsse unterstützen maximal 2x M.2 PCIe SSDs
+ 6x SATA HDDs. Auf Seite 17 finden Sie die Beispiele verschiedener
Kombinationsmöglichkeiten für M.2-Steckplätze.
** Die Turbo U.2 Hostkarte ist im Lieferumfang nicht enthalten, bitte separat
kaufen.
*** Der Intel Optane Speicher ist im M2_2 Steckplatz vorinstalliert.
® ™
**** Das Intel Optane Speicher-Konfigurationshandbuch finden Sie die auf
® ™
der MSI Website.
Intel Z270 Chipsatz
®
Unterstützt RAID 0, RAID1, RAID 5 und RAID 10 für SATA-
y
Speichergeräte
Unterstützt RAID 0 und RAID1 für M.2 PCIe-
y
Speichergeräte*
* Das M.2 PCIe RAID-Volume kann ganz einfach mit M.2/Optane Genie erstellt
werden.
ASMedia ASM2142 Chipsatz
®
y
1x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Typ-C
ƒ
Anschluss an der rückseitigen Anschlussleiste
1x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Typ-A
ƒ
Anschluss an der rückseitigen Anschlussleiste
Intel Z270 Chipsatz
®
y
8x USB 3.1 Gen1 (SuperSpeed USB) Anschlüsse (4 Typ-A
ƒ
Anschlüsse an der rückseitigen Anschlussleiste, 4
Anschlüsse stehen durch die internen USB Anschlüsse
zur Verfügung)
6x USB 2.0 (High-speed USB) Anschlüsse (2 Typ-A
ƒ
Anschlüsse an der rückseitigen Anschlussleiste, 4
Anschlüsse stehen durch die internen USB Anschlüsse
zur Verfügung)
Fortsetzung auf der nächsten Seite
Smart Response Technik für Intel Core
™
