Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’avoir choisi la carte mère MSI Z170A GAMING ® Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à...
Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора http://youtu.be/bf5La099urI Quick Start Downloaded from www.Manualslib.com manuals search engine...
Seite 10: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания
Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start Downloaded from www.Manualslib.com manuals search engine...
Seite 57 Inhalt Sicherheitshinweis ....................2 Spezifikationen ......................3 Rückseite E/A ......................10 LAN Port LED Zustandstabelle ................10 Konfiguration der Audioanschlüsse ..............10 Übersicht der Komponenten ................12 CPU Sockel ....................... 13 DIMM-Steckplätze ..................... 14 PCI_E1~7: PCIe Erweiterungssteckplätze ............15 SATA1~6: SATA 6Gb/s Anschlüsse ..............17 SE1_43-SE2_65: SATAe Anschlüsse ...............
Seite 58: Sicherheitshinweis
Sicherheitshinweis ● Die im Paket enthaltene Komponenten sind anfällig für Beschädigungen durch elektrostatische Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um eine erfolgreiche Computermontage sicherzustellen. ● Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, wie zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Seite 59: Spezifikationen
Spezifikationen Unterstützt Intel Core i3/i5/i7 Prozessoren der ® ™ 6.Generation, und Intel Pentium und Celeron ® ® ® Prozessoren für Sockel LGA1151 Chipsatz Intel Z170 Express Chipsatz ® ● 4x DDR4 Speicherplätze, aufrüstbar bis 64GB ▶ Unterstützt DDR4 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400/ 2133 MHz Speicher ●...
Seite 60 Fortsetzung der vorherigen Seite Intel Z170 Express Chipsatz ® ● Unterstützt RAID 0, RAID1, RAID 5 und RAID 10 für SATA Speichergeräte RAID ● Unterstützt RAID 0 und RAID1 für M.2 PCIe Speichergeräte* * M.2 PCIe RAID-Volume können mit dem UEFI BIOS erstellt werden ●...
Seite 61 Fortsetzung der vorherigen Seite ● ATX 24-poliger Stromanschluss x1 ● ATX12V 8-poliger Stromanschluss x1 ● SATA 6Gb/s Anschlüsse x6 ● SATAe Anschlüsse x2 ● USB 2.0 Anschlüsse x2 (unterstützt zusätzliche 4 USB 2.0-Ports) ● USB 3.1 Gen1 Anschlüsse x2 (unterstützt zusätzliche 4 USB 3.1 Gen1-Ports) ●...
Seite 62 Fortsetzung der vorherigen Seite ● Treiber ● COMMAND CENTER ● LIVE UPDATE 6 ● FAST BOOT ● SUPER CHARGER ● GAMING APP ● ECO CENTER ● M-CLOUD Software ● RAMDISK ● Killer Network Manager ● Nahimic Audio ● XSplit Gamecaster V2 ●...
Seite 63 Fortsetzung der vorherigen Seite ● AUDIO BOOST 3 ▶ Isoliertes Audio PCB ▶ EMI-Abschirmung ▶ Dual-Kopfhörerverstärker ▶ Hochwertige Audio-Kondensatoren ▶ Goldene Audio Anschlüsse ● GAME BOOST ▶ Easy Overclocking ▶ 7 Gear Clock Change ● GAMING LAN ▶ Killer E2400 Ethernet ▶...
Seite 64 Hardware Monitor ● BIOS FLASHBACK+ ● MILITARY CLASS 5 ▶ Military Class Komponenten ▶ Military Class Stabilität und Zuverlässigkeit ESD-Schutz EMI-Schutz Luftfeuchtigkeit Schutz MSI Exklusive Merkmale Schaltkreisschutz Übertemperaturschutz VGA Armor Steckplatz ● COMMAND CENTER ▶ System Monitor ▶ Smart-Lüftersteuerung ●...
Seite 65 Fortsetzung der vorherigen Seite ● DDR4 Boost ▶ Dual-Kanal DDR4 Speicher ▶ Isolierte DDR4 Schaltungsentwicklung ▶ DDR4 XMP Ready ● PCI Express 3.0 ▶ 2-Wege Nvidia SLI ▶ 3-Wege AMD CrossFire ● USB 3.1 Gen2 Ready ▶ USB 3.1 Gen2 (10 Gb/s) Typ-C Ready Spezifikation- Highlights ▶...
Seite 66: Rückseite E/A
Rückseite E/A USB 2.0/ USB 3.1 Gen2 HOTKEY Audioanschlüsse USB 2.0/ PS/2 BIOS FLASHBACK+ DisplayPort Optischer S/PDIF- USB 2.0 USB 3.1 Gen1 Ausgang USB 3.1 Gen2 Typ-C Clear CMOS ● HOTKEY Port - Auf der Seite 28 finden Sie eine Anleitung für die Verwendung einer HOTKEY-Funktion.
Seite 67 Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A Downloaded from www.Manualslib.com manuals search engine...
Seite 68: Übersicht Der Komponenten
Übersicht der Komponenten DIMM1 DIMM3 SYSFAN1 DIMM2 DIMM4 CPUFAN1 CPUFAN2 JPWR2 CPU Sockel HOT_KEY1 SYSFAN3 JPWR1 JUSB4 PCI_E1 M2_2 PCI_E2 JUSB3 PCI_E3 JBAT1 PCI_E4 SATA1_2 PCI_E5 SE1_43-SE2_65 PCI_E6 M2_1 PCI_E7 JCI1 JTPM1 RESET1 JAUD1 SYSFAN2 POWER1 JFP2 SLOW_1 JFP1 FLASHB1 JUSB1 JUSB2 Übersicht der Komponenten...
Seite 69: Cpu Sockel
Ziehen Sie das Netzkabel ab, bevor Sie CPU ein- und ausbauen. ● Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf. MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt. ●...
Seite 70: Dimm-Steckplätze
DIMM-Steckplätze DIMM1 DIMM3 Kanal A Kanal B DIMM2 DIMM4 Speichermodul-Installationsempfehlung DIMM4 DIMM4 DIMM3 DIMM2 DIMM2 DIMM2 DIMM1 Wichtig ● Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM2 zuerst. ● Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität. ●...
Seite 71: Pci_E1~7: Pcie Erweiterungssteckplätze
PCI_E1~7: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x1-Steckplatz PCI_E2: PCIe 3.0 x16-Steckplatz PCI_E3: PCIe 3.0 x1-Steckplatz PCI_E4: PCIe 3.0 x1-Steckplatz PCI_E5: PCIe 3.0 x8-Steckplatz PCI_E6: PCIe 3.0 x1-Steckplatz PCI_E7: PCIe 3.0 x4-Steckplatz Mehrere Grafikkarten Einbauempfehlung Wichtig ● Der M2_1 Slot läuft nur auf PCIe 3.0 x2 Geschwindigkeit, wenn ein M.2 PCIe Gerät auf dem M2_1 Slot, und gleichzeitig ein PCIe x1 Gerät auf dem...
Seite 72: Einbau Von Sli-Grafikkarten
Einbau von SLI-Grafikkarten Stellen Sie eine ausreichende Stromversorgung für SLI-Konfigurationen sicher. Die notwendigen Informationen können Sie aus dem Handbuch Ihrer Grafikkarte entnehmen. Installation der SLI-Grafikkarten: Schalten Sie Ihren Computer aus und ziehen Sie die Kabel ab. Installieren Sie Ihre Grafikkarten im PCI_E2 und PCI_E5 Slot. Verbinden Sie beide Karten mit einer SLI-Brücke.
Seite 73: Sata1~6: Sata 6Gb/S Anschlüsse
SATA1~6: SATA 6Gb/s Anschlüsse Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA2 SATA1 SATA5 SATA3 SATA6 SATA4 SE1_43-SE2_65: SATAe Anschlüsse Diese Anschlüsse sind SATAe (SATA Express) Schnittstellenmodulen. Pro SATAe Anschluss kann ein SATAe-Gerät oder zwei ältere SATA-Geräte angeschlossen werden.
Seite 74: M2_1~2: M.2 Steckplätze
M2_1~2: M.2 Steckplätze Wichtig ● Der M2_1 Slot läuft nur auf PCIe 3.0 x2 Geschwindigkeit, wenn ein M.2 PCIe Gerät auf dem M2_1 Slot, und gleichzeitig ein PCIe x1 Gerät auf dem PCI_E4 Slot installiert sind. M2_2 ● Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ®...
Seite 75: Steckplätze Mit Beispielen Zu Den Verschiedenen Kombinationsmöglichkeiten
M.2/ SATA & SATAe Kombinationstabelle Steckplatz Verfügbare SATA/ SATAe Anschlüsse M2_1 Leer SATA PCIe PCIe SATA Leer PCIe SATA M2_2 PCIe PCIe PCIe SATA SATA SATA Leer Leer SATA_EX1 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ SATA_EX2 ✓ ─ ─...
Seite 76 1xM.2 SATA SSD + 1xSATAe HDD + 1xM.2 SATA SSD + 2xSATAe HDDs 2xSATA HDDs SATA SATA 2xM.2 SATA SSDs + 1xSATAe HDD 2xM.2 SATA SSDs + 2xSATA HDDs SATA SATA SATA SATA 2xM.2 PCIe SSDs + 2xSATA HDDs + 2xM.2 PCIe SSDs + 4xSATA HDDs 1xSATAe HDD PCIe...
Seite 77: Oc1: Game Boost Drehschalter
Drehen Sie den GAME BOOST Drehschalter auf 0 und schalten Sie den PC ein. Die Konfigurationsparameter werden auf die Normalwerte zurückgesetzt. Wichtig ● Sie können auch die GAME-Boost-Funktion im BIOS-Setup oder mit der MSI COMMAND CENTER-Software steuern. Nach Aktivierung der GAME BOOST Funktion lassen Sie die Einstellungen im ●...
Seite 78: Power1, Reset1: Ein-/Ausschalter, Reset-Taste
POWER1, RESET1: Ein-/Ausschalter, Reset-Taste Dieser Ein-/ Ausschalter wird verwendet, um das System ein- und auszuschalten und diese Reset-Taste wird verwendet, um das System zurückzusetzen. Reset-Taste Ein-/ Ausschalter JPWR1~2: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. JPWR2 Ground +12V Ground +12V Ground...
Seite 79: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden mit den Schaltern und LEDs auf des Frontpanels. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2 Buzzer -...
Seite 80: Jaud1: Audioanschluss Des Frontpanels
SUPER CHARGER Anwendung installieren, um den ® Lademodus EIN/AUSZUSCHALTEN. JUSB4 Video-Demonstration In diesem Video erfahren Sie, wie das MSI Super Charger funktioniert. http://youtu.be/FCyvjr5NbOw Wichtig Wenn der Lademodus aktiviert ist, können Sie keine Daten über die Ladebuchse synchronisieren. JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
Seite 81: Jusb1~2: Usb 2.0 Anschlüsse
(Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. ● Um das iPad, iPhone und iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.
Seite 82: Cpufan1~2, Sysfan1~3: Stromanschlüsse Für Lüfter
CPUFAN1~2, SYSFAN1~3: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im Spannungsmodus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non- PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden.
Seite 83: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Trigger Gehäusekontakt (Standardwert) Event Gehäusekontakt-Detektor verwenden Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. Schließen Sie die Gehäuseabdeckung. Gehen Sie zu BIOS > Settings > Security > Chassis Intrusion Configuration. Stellen Sie Chassis Intrusion auf Aktiviert (Enabled).
Seite 84: Hot_Key1: Hotkey Netzanschlussschalter
HOT_KEY1: HOTKEY Netzanschlussschalter Dieser Schalter kann die HOTKEY Funktion ein- oder ausschalten. (Standardwert) HOTKEY Funktion verwenden Schließen Sie Ihre Tastatur direkt an den HOTKEY-Anschluss auf der Rückseite E/A-Panel an. Wichtig HOTKEY funktioniert nicht, wenn Sie die Tastatur über einen USB-Anschluss anschließen, wie z.B.
Seite 85: Slow_1: Slow Mode Booting Schalter
SLOW_1: Slow Mode Booting Schalter Dieser Schalterr wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor mit einer stabilen Frequenz und verhindert dadurch einen Systemcrash. Normal Aktiviert (Standardwert) Wichtig Übertakten mit extrem niedrigen Temperatur geschehen auf eigene Gefahr. Die Übertaktungsergebnisse werden abhängig von der CPU-Variante variieren.
Seite 86: Led Statusanzeige
LED Statusanzeige BIOS FLASHBACK+ LED HOTKEY LED XMP LED GAME BOOST SW LED HDD LED GAME BOOST HW LED Debug Code LED BIOS FLASHBACK+ LED Die Tabelle der LED Statusanzeigen Beschreibung Status Blinkt HDD-Aktivität GAME BOOST HW GAME BOOST wird Drehschalter gesteuert GAME BOOST SW Grün GAME BOOST wird durch BIOS gesteuert...
Seite 87: Debug-Code-Led-Panel
Debug-Code-LED-Panel Post Status 02,07 Start-CPU-Initialisierung 03,08 Start-Northbridge-Initialisierung 04,09 Start-Southbridge-Initialisierung Start-Cache-Initialisierung 11~14,32~36,56~5A Frühe CPU-Initialisierung 15~18,37~3A Frühe Northbridge-Initialisierung 19~1C,3B~3E Frühe Southbridge-Initialisierung 1D~2F,31,3F~4E,50~55 Frühe Speicherinitialisierung 63~67,D0 Späte CPU-Initialisierung 69~6F,D1 Späte Northbridge-Initialisierung 70~77,D2 Späte Southbridge-Initialisierung 92~96,B5,D4 PCI-Bus-Initialisierung Konsolen E/A-Geräte/Konsoleninitialisierung und 97,98,99,B2,D5~D7 Laden des optionalen ROM (VGA, RAID, parallele Schnittstellen, serielle Schnittstellen etc.) Onboard-Geräteinitialisierung und -Erkennung (USB, 9A~A7,B4...
Seite 88: Bios-Setup
Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. ● Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS. Klicken Sie auf GO2BIOS Aktivieren Sie die GO2BIOS Funktion (SETTING >...
Seite 89: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
Seite 90: Aktualisierung Des Bios Mit Bios Flashback
Aktualisierung des BIOS mit BIOS FLASHBACK+ Vorbereitung: Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI Website und benennen die BIOS-Datei im MSI. ROM um. Und speichern Sie die MSI.ROM-Datei im Root-Verzeichnis des USB-Flash- Speichers.
Seite 91: Ez Modus
EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um die erweiterten BIOS-Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Mode Schalter oder der Funktionstaste F7. XMP Schalter Setup Modus Schalter Screenshot Favoriten...
Seite 92 GAME BOOST Schalter - Klicken Sie auf die mittlere Taste, um die GAME BOOST ● Steuerung zwischen Software (SW) und Hardware (HW) zu wechseln. Der innere Kreis zeigt den Zustand des Hardware GAME BOOST und der äußere Kreis den des Software GAME BOOST an. Sie können die Funktion des GAME BOOST nachlesen, wenn Sie auf das Fragezeichen in der rechten unteren Ecke lesen.
Seite 93: Erweiterten Modus
Erweiterten Modus Drücken Sie den Setup Mode Schalter oder die Funkionstaste F7, um zwischen den EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. XMP Schalter Setup Modus Schalter Screenshot Favoriten Sprache System- information GAME BOOST Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige ●...
Seite 94: Oc-Menü
OC-Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können. Wichtig ●...
Seite 95 1/2/3/4-Core Ratio Limit [Auto] ▶ Hier können Sie den CPU Multiplikator für die verschiedenen aktiven Kerne einstellen. Diese Option erscheint nur, wenn eine CPU installiert ist, die diese Funktion unterstützt. ▶ Adjusted CPU Frequency Zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.
Seite 96 Enhanced Turbo [Auto] ▶ Aktivieren oder deaktivieren Sie die Enhanced Turbo Funktion für alle CPU-Kerne. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. [Enabled] Alle CPU-Kerne werden mit maximalem Turbo konfiguriert. [Disabled] Deaktivieren Sie diese Funktion. ▶ CPU Base Clock (MHz) [Default] Hier können Sie den CPU Grundtakt anpassen.
Seite 97 Level 1~3 BCLK (MHz) [Auto] ▶ Stellt die Basistaktfrequenz für die Funktion Dynamic Frequency Control ein. Wenn die CPU-Belastung auf einen Sollwert von Threshold 1/ 2/ 3 erreichen, wird die CPU den gesetzten Basistakt in Level 1/ 2/ 3 BCLK laufen. Diese Optionen werden nur angezeigt, wenn Dynamic Frequency Control aktiviert.
Seite 98 DRAM Frequency [Auto] ▶ Setzen Sie die DRAM Frequenz. Bitte beachten Sie, dass ein zuverlässiges Übertaktungsverhalten nicht garantiert werden kann. Adjusted DRAM Frequency ▶ Zeigt die Speicherfrequenz an. Nur Anzeige – keine Änderung möglich. ▶ Memory Try It ! [Disabled] Die Option “Memory Try It!”...
Seite 99 CPU Voltages control [Auto] ▶ Erlaubt das Einstellen der CPU-Spannungen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannungen automatisch einstellen oder Sie können es manuell einstellen. ▶ DRAM Voltages control [Auto] Erlaubt das Einstellen der DRAM-Spannungen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannungen automatisch einstellen oder Sie können es manuell einstellen.
Seite 100 Hyper-Threading [Enabled] ▶ Die Intel Hyper-Threading Technologie behandelt die Prozessorkerne innerhalb des Prozessors als multi-logische Prozessoren, die Anweisungen simultan durchführen können. Dadurch tritt eine wesentliche Verbesserung der Systemleistung ein. Diese Option wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt. [Enable] Aktiviert die Intel Hyper-Threading Technologie.
Seite 101 Adjacent Cache Line Prefetch [Enabled] ▶ Aktiviert oder deaktiviert den CPU Hardware Prefetcher (MLC Spatial prefetcher). [Enabled] Ermöglicht Adjacent Cache Line Prefetch zur Verringerung der Cache Latenzzeit und zur Leistungssteigerung von Applikationen. [Disabled] Aktiviert nur die angeforderten Cache-Zeilen. ▶ CPU AES Instructions [Enabled] Aktiviert oder deaktiviert die CPU AES (Advanced Encryption Standard-New Instructions) Unterstützung.
Seite 102 EIST [Enabled] ▶ Aktivieren oder deaktivieren Sie die Enhanced Intel SpeedStep Technologie. ® Diese Option wird angezeigt, wenn OC Explore Mode auf Normal eingestellt. [Enabled] Aktiviert EIST, um die CPU-Spannung und Taktfrequenz dynamisch anzupassen. Es kann zu verringern durchschnittliche Stromverbrauch und die durchschnittliche Wärmeproduktion. [Disabled] Deaktiviert EIST.
Seite 103: Softwarebeschreibung
Installation von Treibern Starten Sie Ihren Computer mit Windows 7/ 8.1/ 10. ® Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste.
Seite 104 NOTE NOTE Downloaded from www.Manualslib.com manuals search engine...
Seite 152 NOTE NOTE Downloaded from www.Manualslib.com manuals search engine...
Seite 200 NOTE NOTE Downloaded from www.Manualslib.com manuals search engine...
Seite 202 MSI will comply with the product take entregar a una empresa autorizada para la recogida de back requirements at the end of life of MSI-branded estos residuos.

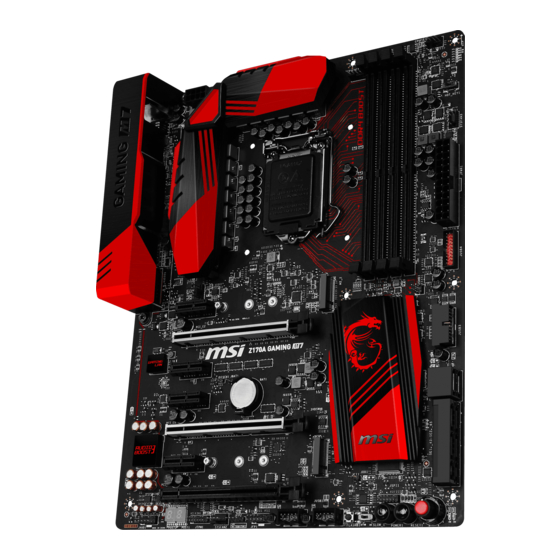

MSI Z170A GAMING M7 Kurzanleitung
