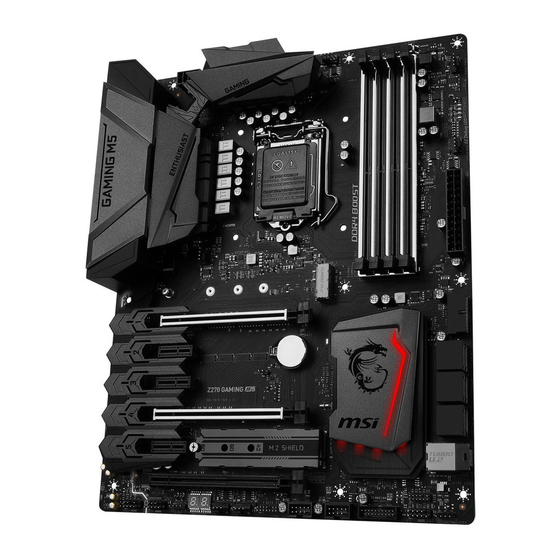

MSI Z270 GAMING M5 Kurzanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quick Start
Thank you for purchasing the MSI
Z270 GAMING M5
motherboard.
®
This Quick Start section provides demonstration diagrams about
how to install your computer. Some of the installations also provide
video demonstrations. Please link to the URL to watch it with the web
browser on your phone or tablet. You may have even link to the URL
by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI
Z270 GAMING M5
Motherboard gewählt
®
haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur
Installation Ihres Computers. Manche Installationen bieten auch
die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.
Présentation rapide
Merci d' avoir choisi la carte mère MSI
Z270 GAMING
M5. Ce
®
manuel fournit une rapide présentation avec des illustrations
explicatives qui vous aideront à assembler votre ordinateur. Des
tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur
le lien fourni pour regarder la vidéo sur votre téléphone ou votre
tablette. Vous pouvez également accéder au lien en scannant le QR
code qui lui est associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI
Z270
®
M5. В этом разделе представлена информация,
GAMING
которая поможет вам при сборке комьютера. Для некоторых
этапов сборки имеются видеоинструкции. Для просмотра
видео, необходимо открыть соответствующую ссылку в
веб-браузере на вашем телефоне или планшете. Вы также
можете выполнить переход по ссылке, путем сканирования
QR-кода.
I
Quick Start
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für MSI Z270 GAMING M5
Inhaltszusammenfassung für MSI Z270 GAMING M5
- Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’ avoir choisi la carte mère MSI Z270 GAMING M5. Ce ®...
- Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора http://youtu.be/bf5La099urI Quick Start...
-
Seite 10: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания
Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start... - Seite 57 Inhalt Sicherheitshinweis ....................2 Spezifikationen ...................... 3 Rückseite E/A ......................8 LAN Port LED Zustandstabelle ................8 Konfiguration der Audioanschlüsse ............... 8 Realtek HD Audio Manager ..................9 Übersicht der Komponenten ................11 CPU Sockel ......................12 DIMM Steckplätze ....................13 PCI_E1~6: PCIe Erweiterungssteckplätze ............
-
Seite 58: Sicherheitshinweis
Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 59: Spezifikationen
2400(OC)/ 2133 MHz* Dual-Kanal-Speicherarchitektur Unterstützt ungepufferte non-ECC-Speicher Unterstützt Intel Extreme Memory Profile (XMP) ® *Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com. 3x PCIe 3.0 x16-Steckplätze (unterstützt x16/x0/x4, x8/x8/ Erweiterung- x4 Modus) anschlüsse 3x PCIe 3.0 x1-Steckplätze 1x HDMI Anschluss, Unterstützung einer maximalen... - Seite 60 Fortsetzung der vorherigen Seite Intel Z270 Chipsatz ® 6x SATA 6Gb/s Anschlüsse* 2x M.2 Steckplätze (Key M) Unterstützt bis zu PCIe 3.0 x4 und SATA 6Gb/s ƒ M2_1 Steckplatz unterstützt die 2242/ 2260 /2280/ 22110 ƒ Speichergeräte M2_2 Steckplatz unterstützt die 2242/ 2260 /2280 ƒ...
- Seite 61 Fortsetzung der vorherigen Seite PS/2 Maus & Tastatur-Combo-Anschluss x1 USB 2.0 Anschlüsse x3 BIOS FLASHBACK+ Anschluss x1 ƒ Clear CMOS Taste x1 DisplayPort x1 HDMI Anschluss x1 ™ Hintere Ein-/ und Ausgänge USB 3.1 Gen2 Typ-A Anschluss x1 USB 3.1 Gen2 Typ-C Anschluss x1 LAN (RJ45) Anschluss x1 USB 3.1 Gen1 Typ-A Anschlüsse x2 Optischer S/PDIF-Ausgang x1...
- Seite 62 UEFI AMI BIOS BIOS Funktionen ACPI 5.0, PnP 1.0a, SM BIOS 2.8 Mehrsprachenunterstützung Treiber SUPER CHARGER FAST BOOT COMMAND CENTER LIVE UPDATE 6 MSI SMART TOOL DRAGON EYE GAMING APP Software X-BOOST RAMDISK Killer Control Center Nahimic Audio XSplit Gamecaster V2...
- Seite 63 OC Engine Lightning USB X-Boost Military Class 5 7000+ Quality Test VR Boost VR Ready Dragon Eye Xsplit RAMDisk Click BIOS 5 BIOS FLASHBACK+ * Dieses Angebot steht nur für begrenzte Zeit zur Verfügung, weitere Informationen finden Sie unter www.msi.com Spezifikationen...
-
Seite 64: Rückseite E/A
Rückseite E/A USB 2.0/ USB 3.1 Gen2 Typ-A Audioanschlüsse BIOS FLASHBACK+ PS/2 Anschlus DisplayPort USB 3.1 Gen1 USB 2.0 Clear CMOS Taste USB 3.1 Gen2 Typ-C Optischer S/PDIF-Ausgang Clear CMOS Taste - Schalten Sie den Computer aus. Halten Sie die Taste „Clear CMOS “... -
Seite 65: Realtek Hd Audio Manager
Realtek HD Audio Manager Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klicken Sie doppelt auf dieses Symbol, um das Programm zu starten. Geräteauswahl Erweiterte Einstellungen Verbindungs- status Optimierungen Lautstärke Anschlüsse Profil Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle. -
Seite 66: Audiobuchsen Für Stereo-Lautsprecher
Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A... -
Seite 67: Übersicht Der Komponenten
Übersicht der Komponenten DIMMA1 DIMMA2 SYS_FAN1 CPU_FAN1 DIMMB1 FLASHB1 CPU_PWR1 CPU Sockel DIMMB2 PUMP_FAN1 SYS_FAN4 ATX_PWR1 JBAT1 M2_1 PCI_E1 JUSB4 PCI_E2 SATA▼1▲2 PCI_E3 SATA▼3▲4 PCI_E4 SATA▼5▲6 M2_2 PCI_E5 U2_1 PCI_E6 JCI1 JFP2 JAUD1 JFP1 JCOM1 JUSB3 JLED1 JUSB2 SYSFAN2 JUSB1 SYSFAN3 JTPM1 Übersicht der Komponenten... -
Seite 68: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren. -
Seite 69: Dimm Steckplätze
DIMM Steckplätze DIMMA1 DIMMB1 Kanal A Kanal B DIMMA2 DIMMB2 Speichermodul-Installationsempfehlung DIMMB2 DIMMB2 DIMMB1 DIMMA2 DIMMA2 DIMMA2 DIMMA1 Wichtig Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA2 zuerst. Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität. Basierend auf der Intel CPU Spezifikation wird eine Speicherspannung unter 1,35 Volt vorgeschlagen, um die CPU zu schützen. -
Seite 70: Pci_E1~6: Pcie Erweiterungssteckplätze
PCI_E1~6: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x16 PCI_E2: PCIe 3.0 x1 PCI_E3: PCIe 3.0 x1 PCI_E4: PCIe 3.0 x8 PCI_E5: PCIe 3.0 x1 PCI_E6: PCIe 3.0 x4 Mehrere Grafikkarten Einbauempfehlung Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten- Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes... -
Seite 71: U2_1: U.2 Anschluss
U2_1: U.2 Anschluss Dieser Anschluss ist ein U.2 Schnittstellenmodul. Pro Anschluss kann ein U.2 NVMe SSD Speichergerät angeschlossen werden. Video-Demonstration Eine anschauliche Darstellung zur Installation einer U.2 SSD finden Sie im Video: http://youtu.be/KgFvKDxymvw Installation einer U.2 SSD Schließen Sie das U.2-Kabel an die U.2- Steckverbindung des Motherboards an. -
Seite 72: M2_1~2: M.2 Steckplätze (Key M)
M2_1~2: M.2 Steckplätze (Key M) Wichtig Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. ® Intel Optane Technik unterstützt alle M.2 Steckplätze. ® ™ M2_1 Video-Demonstration Eine anschauliche Darstellung zur Installation eines M.2 Moduls finden Sie M2_2 im Video. https://youtu.be/b-N28ajX_C4 Installation eines M.2 Moduls Entfernen Sie die Schraube aus dem... -
Seite 73: Sata1~6: Sata 6Gb/S Anschlüsse
SATA1~6: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 Wichtig Der SATA1 / SATA5 Anschluss wird nicht zur Verfügung stehen, wenn Sie ein M.2 SATA SSD Modul im M2_1/ M2_2-Steckplatz installieren. -
Seite 74: Steckplätze Mit Beispielen Zu Den Verschiedenen Kombinationsmöglichkeiten
M.2 Steckplätze mit Beispielen zu den verschiedenen Kombinationsmöglichkeiten 2xM.2 PCIe SSDs + 4xSATA HDDs 2xM.2 SATA SSDs + 4xSATA HDDs PCIe SATA PCIe SATA 1xM.2 PCIe SSD + 1xM.2 SATA SSD + 1xM.2 PCIe SSD + 1xM.2 SATA SSD + 5xSATA HDDs 3xSATA HDDs PCIe... -
Seite 75: Jfp1, Jfp2: Frontpanel-Anschlüsse
1xM.2 SATA SSD + 5xSATA HDDs 1xM.2 SATA SSD + 5xSATA HDDs SATA SATA JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch... -
Seite 76: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse
CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Wichtig Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen. -
Seite 77: Jusb1~2: Usb 2.0 Anschlüsse
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und den iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB3~4: USB 3.1 Gen1 Anschlüsse Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel... -
Seite 78: Cpu_Fan1,Sys_Fan1~4, Pump_Fan1: Stromanschlüsse Für Lüfter
CPU_FAN1,SYS_FAN1~4, PUMP_FAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. -
Seite 79: Jaud1: Audioanschluss Des Frontpanels
JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus... -
Seite 80: Jtpm1: Tpm Anschluss
JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address &... -
Seite 81: Jled1: Rgb Led Anschluss
JLED1: RGB LED Anschluss Mit diesen Anschlüssen können Sie den 5050 RGB-LED-Streifen anschließen. +12V 5050 LED Streifen Verlängerungskabel JLED1 Video-Demonstration In diesem Video erfahren Sie, wie Sie die 5050 RGB LED Streifen am RGB-LED-Anschluss anschließen können. https://youtu.be/CqNHyADzd2Q Wichtig Dieser Anschluss unterstützt die 5050 RGB Mehr-Farb-LED-Streifen (12V/R/G/B) mit der maximalen Leistung von 3A (12V). -
Seite 82: Onboard-Leds
Onboard-LEDs EZ Debug LEDs Diese LEDs zeigen den Status der Hauptkomponenten während des Boot-Vorgangs an. Im Falle eines Fehlers, leuchtet die entsprechende LED bis zur Lösung des Problems vorübergehend dauerhaft. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. -
Seite 83: Pcie X16 Steckplatz Leds
PCIe x16 Steckplatz LEDs Diese LED zeigen den Status der PCIe x16-Steckplätze an. Status des PCIe- LED-Farbe Steckplatzes Weiß x8, x4, x1 PCI_E1 LED PCI_E4 LED PCI_E6 LED Debug-Code-LED Die Debug-Code-LED-Anzeige zeigt den Fortschritt und das Fehlercode während und nach dem POST-Vorgang an. Einzelheiten entnehmen Sie bitte der Debug-Code LED- Tabelle. - Seite 84 Debug-Code-LED-Tabelle SEC-Fortschritt-Codes CPU Post-Memory-Initialisierung wird gestartet Computerstart. Reset Typ-Erkennung CPU Post-Memory-Initialisierung. (Soft/Hard-Reset) Cache-Initialisierung AP-Initialisierung vor dem Mikrocode- CPU Post-Memory-Initialisierung. Ladevorgang Application Processor (AP) Initialisierung System-Agent-Initialisierung vor dem CPU Post-Memory-Initialisierung. Boot Mikrocode- Ladevorgang Strap Prozessorauswahl (BSP) PCH-Initialisierung vor dem Mikrocode- CPU Post-Memory-Initialisierung. Ladevorgang System Management Mode (SMM) Initialisierung...
- Seite 85 DXE-Fortschritt-Codes IDE-Erkennung IDE-Aktivierung DXE Core wird gestartet SCSI Initialisierung wird gestartet NVRAM-Initialisierung SCSI-Rücksetzung Installation des PCH Runtime Services SCSI-Erkennung CPU DXE-Initialisierung wird gestartet SCSI-Aktivierung CPU DXE-Initialisierung (CPU 64 - 67 modulspezifisch) Bereite Kennwortüberprüfung vor PCI Host Bridge Initialisierung Beginn der Einstellung System Agent DXE Initialisierung wird Warten auf Eingabe gestartet...
-
Seite 86: S3 Wiederaufnahme Fortschritt-Codes
ACPI Status-Codes S3 Wiederaufnahme Fortschritt- Codes Nach dem Start erscheinen die folgende Codes und versetzen das Betriebssystem S3-Wiederaufnehmen wird gestartet in den ACPI-Modus. (S3-Wiederaufnehmen-PPI wird von DXE IPL aufgerufen) Das System geht in den Ruhezustand S1 Führt das S3-Boot-Skript aus Das System geht in den Ruhezustand S2 Veröffentlicht Video neu Das System geht in den Ruhezustand S3... -
Seite 87: Bios-Setup
Während des BOOT-Vorgangs drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS. -
Seite 88: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen. - Seite 89 Aktualisierung des BIOS mit BIOS FLASHBACK+ Vorbereitung: Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI Website und benennen die BIOS-Datei im MSI.ROM um. Und speichern Sie die MSI.ROM-Datei im Root-Verzeichnis des USB-Flash-Speichers. Wichtig Nur USB-Flashlaufwerke im FAT32-Format unterstützen einen BIOS-Update per BIOS...
-
Seite 90: Ez Modus
EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. Screenshot Setup Modus Schalter XMP Schalter... - Seite 91 Steckplätze installieren müssen, um das RAID 0-Volume zu erstellen. Während des Windows Setup-Vorgangs benötigen Sie den RAID-Treiber, den Sie auf der MSI-Treiber-CD finden. Sie können das MSI SMART TOOL verwenden, um das Windows 7/ 8.1/ 10- ® Installationslaufwerk mit dem RAID-Treiber zu erstellen.
-
Seite 92: Erweiterter Modus
Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. Screenshot XMP Schalter Setup Modus Schalter Suchen Sprache System- information GAME BOOST Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige GAME BOOST Schalter/ XMP Schalter/ Setup Modus Schalter/ Screenshot/... -
Seite 93: Oc Menü
OC Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können. - Seite 94 CPU Ratio [Auto] Legen Sie den CPU-Multiplikator fest, um die CPU-Taktfrequenzen zu bestimmen. Diese Option kann nur geändert werden, wenn der Prozessor diese Funktion unterstützt. 1/2/3/4-Core Ratio Limit [Auto]* Hier können Sie den CPU Multiplikator für die verschiedenen aktiven Kerne einstellen. Diese Option erscheint nur, wenn eine CPU installiert ist, die diese Funktion unterstützt.
- Seite 95 fEIST [Enabled]* Aktivieren oder deaktivieren Sie die Enhanced Intel SpeedStep Technologie. ® [Enabled] Aktiviert EIST, um die CPU-Spannung und Taktfrequenz dynamisch anzupassen. Diese Funktion kann den durchschnittlichen Stromverbrauch und die durchschnittliche Hitzeentwicklung verringern. [Disabled] Deaktiviert EIST. fIntel Turbo Boost [Enabled]* Aktivieren oder deaktivieren Sie Intel Turbo Boost.
- Seite 96 fThreshold 1~3 (A) [Auto] Stellt die CPU-Belastung Threshold für Dynamic Frequency Control ein. Wenn die CPU-Belastung auf einen Sollwert von Threshold 1/ 2/ 3 erreichen, wird die CPU den gesetzten Basistakt in Level 1/ 2/ 3 BCLK laufen. Diese Optionen werden nur angezeigt, wenn Dynamic Frequency Control aktiviert ist.
- Seite 97 Extreme Memory Profile (X.M.P.) [Disabled] Extreme Memory Profile (XMP) basieren auf Zertifizierungen für Speichermodule aus dem PC-Bereich. Aktivieren Sie die Funktion XMP oder wählen Sie ein Profil des Speichermoduls zum Übertakten aus. Diese Option steht zur Verfügung, wenn die installierten Speichermodule die XMP Technik unterstützen. DRAM Reference Clock [Auto]* Setzen Sie den DRAM-Referenztakt.
- Seite 98 fCPU Loadline Calibration Control [Auto] Legt einen bestimmten CPU-Loadline-Calibration-Modus bei voller Systemauslastung fest, um eine gute Übertaktungsleistung und optimale Stabilität zu erreichen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. fCPU Over Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-Überspannungsschutz fest.
- Seite 99 fCPU GT Under Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-GT-Unterspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhere Spannung bietet weniger Schutz und kann das System beschädigen. fCPU GT Over Current Protection [Auto] Legen Sie den aktuellen Grenzwert für den CPU-GT-Überstromschutz fest.
- Seite 100 DRAM Voltages control [Auto] Erlaubt das Einstellen der DRAM-Spannungen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannungen automatisch einstellen oder Sie können es manuell einstellen. PCH Voltages control [Auto] Erlaubt das Einstellen der PCH-Spannungen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannungen automatisch einstellen oder Sie können es manuell einstellen.
- Seite 101 fLimit CPUID Maximum [Disabled] Aktiviert oder deaktiviert den erweiterten CPUID-Wert. [Enabled] Das BIOS begrenzt den maximalen CPUID Eingabewert, um Bootprobleme mit älteren Betriebssystem zu umgehen, die den Prozessor mit erweiterten CPUID-Wert nicht unterstützen. [Disabled] Verwenden Sie den maximalen CPUID Eingabewert. fIntel Virtualization Tech [Enabled] Aktiviert oder deaktiviert die Intel Virtualization Technologie.
- Seite 102 fIntel C-State [Auto] Aktiviert oder deaktiviert das Intel C-State. C-State ist eine durch ACPI definierte Prozessor-Power-Management-Technologie. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. [Enabled] Ermöglicht die Erkennung, wann sich das System im Leerlauf befindet und senkt den CPU-Stromverbrauch entsprechend. [Disabled] Deaktiviert diese Funktion.
- Seite 103 fLong Duration Maintained (s) [Auto] Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) ein. fShort Duration Power Limit (W) [Auto] Hier stellen Sie die TDP Leistungsgrenze für CPU in Turbo Boost Modus ein. fCPU Current Limit (A) [Auto] Hier legen Sie die maximale Stromgrenze der CPU im Turbo Boost Modus fest.
-
Seite 104: Softwarebeschreibung
Hinweis: Auf Grund einer Chipsatz-Limitierung werden während des Windows ® 7 Installationsprozesses keine optischen Laufwerke und USB-Laufwerke oder USB-Sticks unterstützt.Zur einfachen Windows 7-Installation können Sie das MSI ® Smart Tool verwenden. Drücken Sie die Taste Restart auf dem Computergehäuse. Für Windows 8.1/ 10, überspringen Sie diesen Schritt. Für Windows 7, gehen Sie ®... - Seite 202 MSI will comply with the product take entregar a una empresa autorizada para la recogida de back requirements at the end of life of MSI-branded estos residuos.
