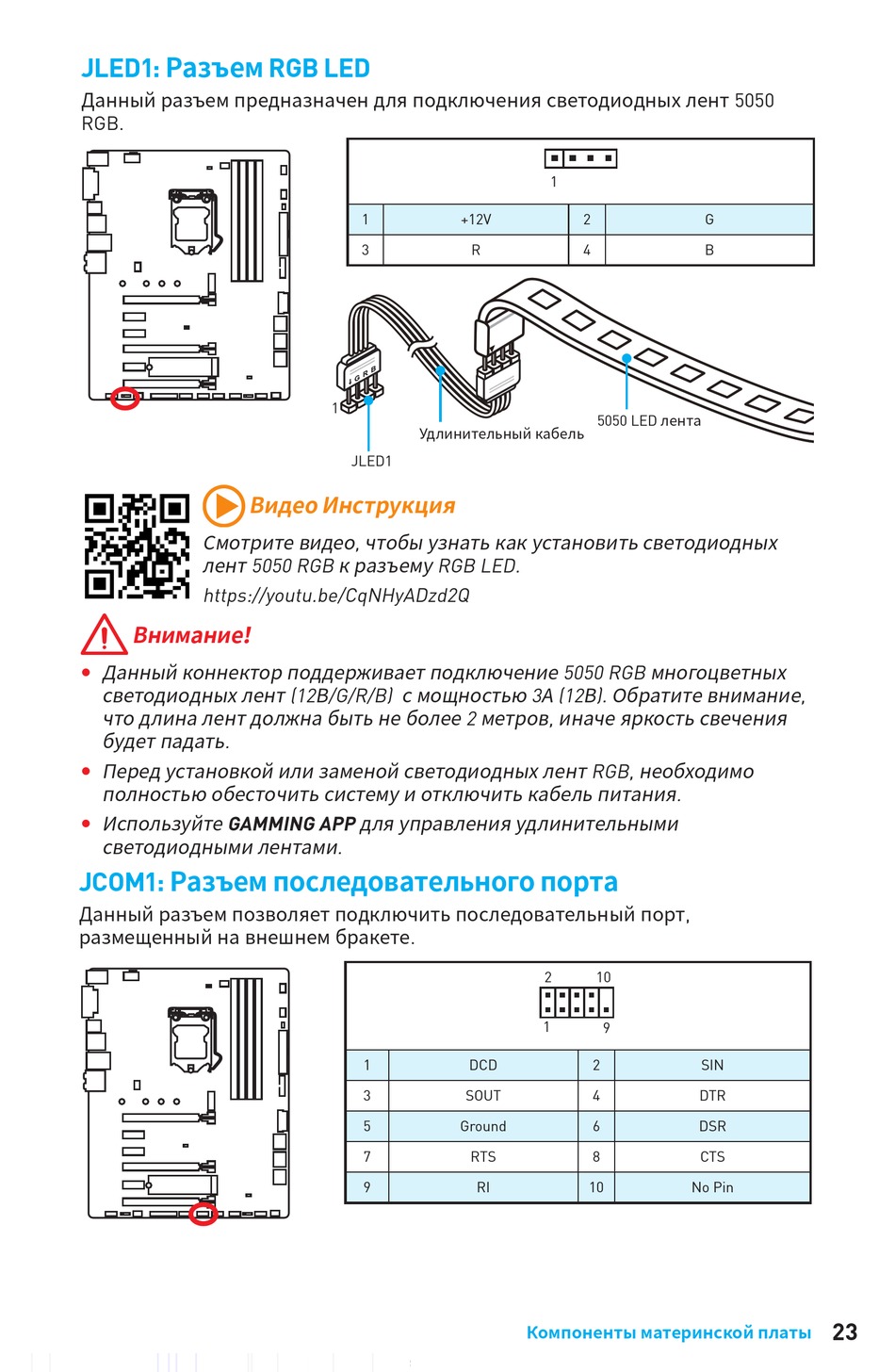

JLED1: Разъем RGB LED
Данный разъем предназначен для подключения светодиодных лент 5050
RGB.
Смотрите видео, чтобы узнать как установить светодиодных
лент 5050 RGB к разъему RGB LED.
https://youtu.be/CqNHyADzd2Q
Внимание�
Данный коннектор поддерживает подключение 5050 RGB многоцветных
y
светодиодных лент (12В/G/R/B) с мощностью 3А (12В). Обратите внимание,
что длина лент должна быть не более 2 метров, иначе яркость свечения
будет падать.
Перед установкой или заменой светодиодных лент RGB, необходимо
y
полностью обесточить систему и отключить кабель питания.
Используйте GAMMING APP для управления удлинительными
y
светодиодными лентами.
JCOM1: Разъем последовательного порта
Данный разъем позволяет подключить последовательный порт,
размещенный на внешнем бракете.
1
3
1
JLED1
Видео Инструкция
1
3
5
7
9
1
+12V 2
R 4
Удлинительный кабель
2
1
DCD
SOUT
Ground
RTS
RI
Компоненты материнской платы
G
B
5050 LED лента
10
9
2 SIN
4 DTR
6 DSR
8 CTS
10 No Pin
