- Seite 1 VM-100 voltage meter bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.08.2015, ID: 107459...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................11 Installation..............................12 Komponenten und Funktionen......................13 Wartung............................... 17 Technische Daten............................ 19 Umweltschutz............................20 VM-100... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor heißer Oberfläche. Warnung vor einer Gefahrenstelle. voltage meter...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Verteilung der Versorgungsspannung an angeschlossene Geräte und zur Gebrauch Beleuchtung eines Racks bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
-
Seite 10: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 11: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Spannungsversorgung für maximal acht Verbraucher mit Kaltgeräteanschluss Filter zum Schutz der angeschlossenen Geräte vor Interferenzen und Spannungsspitzen Rücksetzbare elektronische Sicherung gegen Überlastung Zwei dimmbare Rackleuchten Kontrolle der Versorgungsspannung durch dreifarbige LED-Kette VM-100... -
Seite 12: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 13: Komponenten Und Funktionen

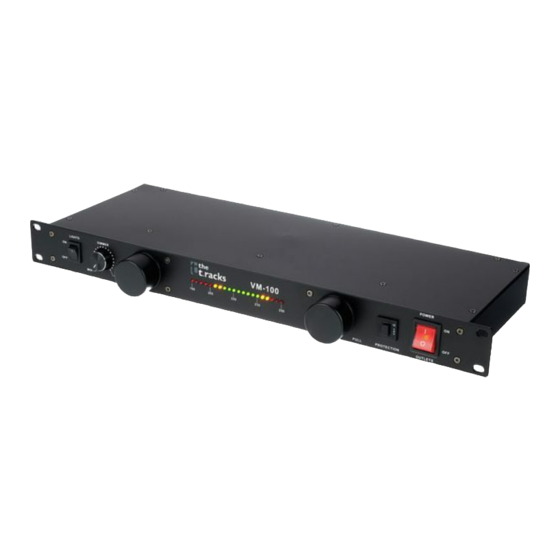

Komponenten und Funktionen Komponenten und Funktionen Vorderseite VM-100... - Seite 14 Komponenten und Funktionen 1 LIGHTS Schalter für die Rackbeleuchtung. 2 DIMMER Stufenloser Helligkeitsregler für die Rackbeleuchtung. 3, 5 Herausziehbare Rackleuchten. Drücken Sie kurz auf die runde Abdeckung, danach können Sie die Rackleuchte nach vorne herausziehen und den Lichtstrahl wie gewünscht einstellen. 4 Anzeige der aktuellen Netzspannung im Bereich von 190 V…250 V.
- Seite 15 Komponenten und Funktionen Rückseite VM-100...
- Seite 16 Komponenten und Funktionen 8 Netzanschluss. 9 Kaltgeräteeinbaubuchsen zur Stromversorgung von maximal acht Geräten. voltage meter...
-
Seite 17: Wartung
Wartung Wartung Lampe austauschen GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Trennen Sie das Gerät vollständig vom Stromnetz, bevor Sie Abdeckungen öffnen oder entfernen. Schließen Sie das Gerät erst wieder an, wenn die Abdeckungen wieder vollständig angebracht und fest verschlossen sind. - Seite 18 Wartung Vorgehen Stellen Sie sicher, dass das Gerät ausgeschaltet, vom Stromnetz getrennt und vollständig abgekühlt ist. Ziehen Sie die betroffene Rackleuchte (3, 5) heraus. Schrauben Sie die Kappe am Ende der Rackleuchte ab. Ersetzen Sie die Lampe. Schrauben sie die Kappe am Ende der Rackleuchte wieder auf. Verbinden Sie das Gerät wieder mit dem Stromnetz.
-
Seite 19: Technische Daten
Technische Daten Technische Daten Energieversorgung 220 – 240 V (AC), 50/60 Hz Sicherung 10 A, rückstellbar Maximale Anschlussleistung 2200 W Abmessungen (B × T × H) 482 mm × 229 mm × 44 mm (1 HE) Gewicht 3 kg VM-100... -
Seite 20: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 21 Notizen VM-100...
- Seite 22 Notizen voltage meter...
