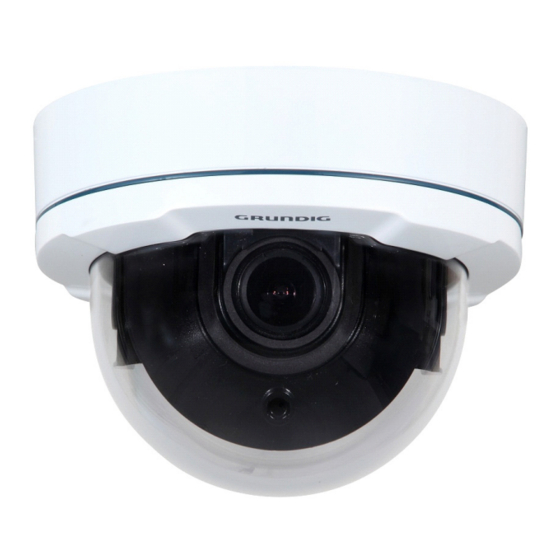

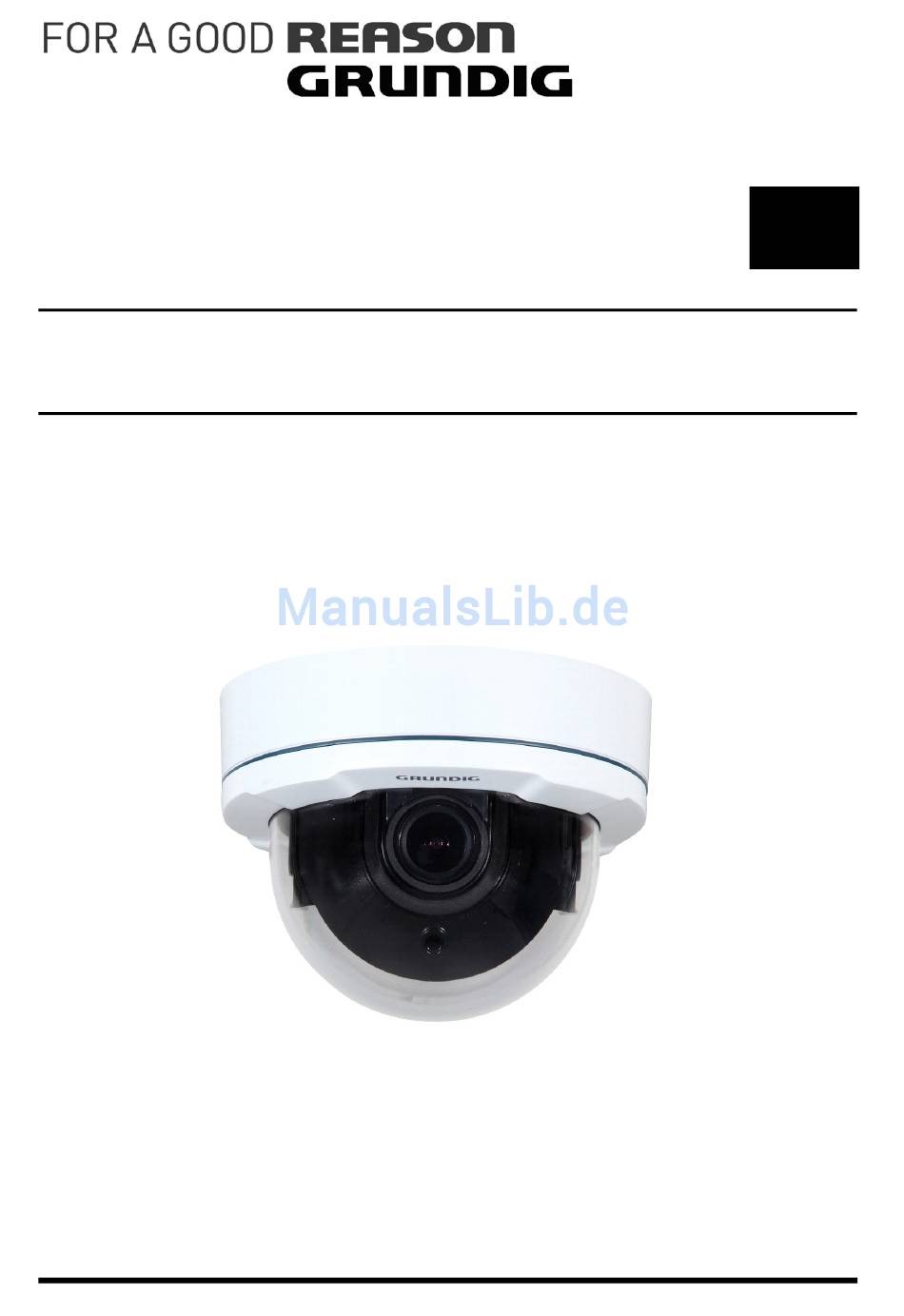

- Seite 1 Bedienungsanleitung Analoge Kameras GCA-B4325D 1/3" CCD Fixdomekamera 2,8~10,5 mm ICR WDR 700L GCA-B4327D 1/3" CCD Fixdomekamera 2,8~10,5 mm ICR 28 IR LED 700L WDR GCA-B4325D.139.1.07.06.2014 © ASP AG...
-
Seite 3: Inhaltsverzeichnis
Inhalt: 1. Wichtige Sicherheitshinweise 2. Packungsinhalt 3. Installation 1. Zoom- und Fokuseinstellung 2. Ausrichtung der 3-Achsen-Halterung 4. Benennung der Teile 5. OSD-Bedientasten 1. OSD-Steuerung 2. Fernbedienung (optional) 6. Bildschirmmenü 1. SZENENWAHL 2. BILDANPASSUNG 3. E-ZOOM 4. DBS 5. PRIVATSPHÄRE 6. BEW.ERKENNUNG 7. -
Seite 4: Packungsinhalt
Vermeiden Sie feuchte und staubige oder rußige Standorte. Um Personen- und Sachschäden zu vermeiden, stellen Sie sicher, dass das Gerät sicher und fest angebracht ist. (GRUNDIG haftet nicht für Schäden, die durch falsch montierte Geräte entstanden sind.) Wenn Sie den Installationsort des Gerätes verändern möchten, entfernen Sie zuerst die Stromversorgung und bringen Sie das Gerät dann, wie in der Montageanleitung... -
Seite 5: Zoom- Und Fokuseinstellung
3.1. Zoom- und Fokuseinstellung 3.2. Ausrichtung der 3-Achsen-Halterung Deutsch... -
Seite 6: Benennung Der Teile
4. Benennung der Teile 5. OSD-Bedientasten 5.1. OSD-Steuerung - SET UP-Joystick drücken: Zugriff auf den Menümodus oder Auswahl-Bestätigung. - AUF / AB: Anwählen des gewünschten Menüs. - LINKS / RECHTS: Anwählen eines Wertes im gewählten Menü und verändern der Einstellungen. 5.2. -
Seite 7: Bildschirmmenü
6. Bildschirmmenü 1. Drücken Sie den SET UP-Joystick, um in das Bildschirm-Menü zu gelangen. 2. Wählen Sie die gewünschte Funktion mit Hilfe der AUF/AB-Bewegung des Joysticks aus. 3. Wenn sich auf der rechten Seite des Bildschirms eine Einstellung für diese Funktion befindet, bewegen Sie den Joystick nach LINKS/RECHTS, um zwischen den Einstellungen zu wechseln und bestätigen Sie Ihre Wahl durch Drücken des Joysticks. -
Seite 8: Szenenwahl
SPRACHE: Hier können Sie ihre bevorzugte Sprache auswählen. WARTUNG: Hier können Sie die weißen Pixel kompensieren und die Kamera auf die Werkseinstellungen zurücksetzen. VERSION: Diese Funktion zeigt die Kamera-Version an. 6.1. SZENENWAHL Im SZENENWAHL-Menü, können Sie entweder eine voreingestellte oder eine selbst gewählte Einstellung auswählen. - Seite 9 - AE-STUFE [1 – 250] : Hier können Sie die Helligkeit der Bright-Lux-Werte einstellen. - AVR (Autom. Verstärkungssteuerung) MAX [6, 12, 18, 24, 30, 36, 42, 44.8 DB] : Hier können Sie die Helligkeit der Dark-Lux- Werte einstellen. - EMPF.ERHÖHEN [AUS, AUTO] : Der Umgebungsdunkelheitswert wird in einer Umgebung mit dunklen oder schwachen Kontrasten automatisch erkannt, um die...
- Seite 10 ATW: Dieser Modus verfolgt automatisch Änderungen in der Farbtemperatur und passt den Weißabgleich entsprechend den Umgebungsbedingungen an. - GESCHWINDIGK. [000~255] : Legt die Geschwindigkeit für die Suche nach dem Weißabgleich fest, wenn sich die Farbtemperatur verändert hat. - VERZÖGER.STRG [000~255] : Diese Funktion legt die Verzögerungszeit für den Weißabgleich fest, wenn die Farbtemperatur sich verändert.
- Seite 11 BENUTZER2: Dieser Modus ist der festgestellte Verstärkungsmodus für fluoreszierendes Licht und ist geeignet für Lichtverhältnisse im Innenbereich. - B-VERSTÄRKUNG: Steuert den Weißabgleich für die Farbe Blau. - R-VERSTÄRKUNG: Steuert den Weißabgleich für die Farbe Rot. MANUELL: Diese Funktion ermöglicht es Ihnen, den Weißabgleich manuell einzustellen.
- Seite 12 SLK (Spitzlichtkompensation): Diese Funktion wird verwendet, um eine starke Lichtquelle (zum Beispiel, Scheinwerfer von Fahrzeugen bei Nacht) zu unterdrücken oder zu verdecken, so dass andere Objekte detailliert dargestellt werden können. - BEGRENZ. PEGEL [000~255]: Hier können Sie einstellen, wie dunkel die Maske für starkes Licht sein soll.
- Seite 13 - KONTRAST [GERING, MITTEL, HOCH] : Dies verbessert die Sichtbarkeit der dunklen Bereiche. - KLAR GESICHT [AUS, GERING, MITTEL, HOCH] : Diese Funktion dient dazu, die Lux-Werte zu erhöhen, wenn das Objekt sich im Gegenlicht befindet 6.1.5. RAUSCHUNTERD. Wenn Sie ↵ auswählen, erscheint das folgende Untermenü. PEGEL [0~6] : Diese Funktion verbessert die Bildqualität, indem das Rauschen, das unter schwachen...
- Seite 14 - BURST [EIN, AUS]: Stellen Sie diese Option auf EIN, um ein Burst-Signal im S/W- Modus auszugeben. - VERZÖGER.STRG [000~255]: Stellen Sie hier die Verzögerungszeit für die Umschaltung zwischen dem Farb- und dem S/W-Modus ein. 6.1.7. IR-OPTIMIERER Stellen Sie IR-OPTIMIERER (IR-Optimierer) auf EIN, um die Bildschirm-Überbelichtung zu kontrollieren, die durch das helle Licht der (optionalen) Kamera-LEDs bei dunklen Umgebungsbedingungen verursacht wird.
- Seite 15 FARBE NACHT [AUS, EIN] : Wenn Sie EIN auswählen, wird ein Untermenü erscheinen, wo Sie die Einstellungen für das Anzeigen von Farbe im Nacht-Modus vornehmen können (GERING, MITTEL, HOCH). IR-SCH-KOMP [AUS, EIN] : Wenn Sie EIN auswählen, wird das folgende Untermenü erscheinen, wo Sie die Einstellungen für die IR-SCHATTEN-KOMPENSIERUNG vornehmen können.
-
Seite 16: Entnebeln
6.1.9. ENTNEBELN Diese Funktion kann die Bildqualität bei nebeligen oder dunstigen Wetterbedingungen verbessern. Stellen Sie die Stärke der Funktion ein. 6.1.10. FLIMMERFREI Diese Funktion kann dazu genutzt werden, dass Flimmern automatisch verhindert wird. Sie können zwischen AUS, EIN und AUTO wählen. - Seite 17 HELLIGKEIT [000~255] : Diese Funktion wird verwendet, um die Helligkeit des Kamerabildes einzustellen. KONTRAST [000~063] : Diese Funktion wird verwendet, um den Kontrast des Bildes (den Unterschied zwischen den hellen und den dunklen Bereichen auf dem Bildschirm) einzustellen. BILDSCHÄRFE [000~015] : Diese Funktion wird verwendet, um die Schärfe des Kamerabildes einzustellen.
- Seite 18 6.5. PRIVATSPHÄRE Wenn Sie ↵ auswählen, erscheint ein Untermenü, in dem Sie die Privatzonen und ihre Farben einstellen können. Diese Funktion wird verwendet, um bestimmte Bereiche innerhalb des Kamerabildes zu maskieren. BEREICHSWAHL [1/15 ~ 15/15] : Wählen Sie einen Privatzonenbereich aus den 15 Privatzonen aus und nehmen Sie die unten aufgeführten Einstellungen für den ausgewählten Privatzonenbereich vor.
- Seite 19 DET.SCHWELLE [000~127] : Legt die Empfindlichkeit der Bewegungserkennung fest. INTERVALL [000~127] : Stellen Sie das Interval der Empfindlichkeit der Bewegungserkennung ein. BLOCKANZEIGE [AUS, EIN]: Steuert den EIN/AUS-Status der Blockanzeige für die Bewegungs- erkennung. MASKENBEREICH [1~96] : Sie können den Maskenbereich von 1 bis 96 einstellen. MONITOR: Wenn Sie ↵...
- Seite 20 6.7. SYS-EINSTELL. Wenn Sie ↵ auswählen, erscheint das folgende Untermenü. Hier können Sie verschiedene System-Einstellungen vornehmen (z.B. Objektiv-Einstellungen, Kamera- Name). 6.7.1. OBJEKTIV Sie können den Modus AUTO oder MANUELL für diese Funktion auswählen, entsprechend Ihrem Objektivtyp. AUTO: Hier können sie den Betriebsmodus des Objektivs und die Verschlusszeit einstellen. - TYP [DC, VIDEO] : Wählen Sie hier bitte nicht den VIDEO-Modus aus.
- Seite 21 6.7.4. KAMERA ID KAMERA ID [EIN, AUS] : Wenn Sie EIN auswählen, erscheint das folgende Untermenü, wo Sie die Einstellungen für die Kamera-ID vornehmen können. Schritte zur Programmierung der Kamera- 1. Schalten Sie zunächst das KAMERA ID- Menü ein und betreten Sie auf diese Weise dieses Untermenü.
-
Seite 22: Version
> CURSORFARBE [WEISS, SCHWARZ, ROT, GRÜN, BLAU]: Stellen Sie hier die Farbe des Cursors ein, die eingestellt wird, nachdem die weißen Punkte kompensiert werden. > BLINKEN [AUS, EIN]: Steuert das Leuchten des Cursors. > REG.-NUMMER : Die Anzahl der kompensierten Pixel. - AUTO: Dies ist die automatische Kompensation der weißen Pixel. - Seite 23 Technische Daten GCA-B4325D Bildaufnahmeelement 1/3" CCD Sony 960H Super HAD II, Dual Shutter Abtastsystem PAL, 50Hz, 2:1 Interlace, double scan Effektive Bildpunkte 976(H) x 582(V) Auflösung 650 (H) Linien Farbe, 700 (H) Linien SW Farbe/SW Automatisch, Farbmodus, mit schwenkbarem IR-Sperr-Filter...
-
Seite 24: Abmessungen
15IRE @ F1,2 (SensUp=x512) Empfindlichkeit (SW) 0 Lux LED IR Ein IR LED 28 Stück Optische Wellenlänge 850 nm Max. IR-Reichweite 20/40 m (abhängig von Umgebungsreflektionen) Leistungsaufnahme 4.1 W Gewicht 0.5 kg Abmessungen (bxhxt) Ø 132 x 100 mm Abmessungen Deutsch... -
Seite 25: Eg-Konformitätserklärung
EG-Konformitätserklärung GCA-B4325D 1/3" CCD Fixdomekamera 2,8~10,5 mm ICR WDR 700L GCA-B4327D 1/3" CCD Fixdomekamera 2,8~10,5 mm ICR 28 IR LED 700L WDR Es wird hiermit bestätigt, dass die Produkte in der serienmäßigen Ausführung folgenden einschlägigen Bestimmungen entsprechen: EG-EMV Richtlinie 2004/108/EG...
