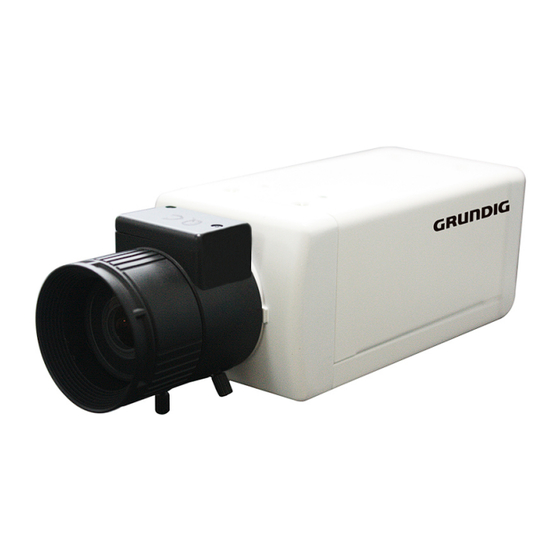

- Seite 1 Bedienungsanleitung HD Kameras 2 Megapixel Full HD-TVI Boxkamera ICR WDR GCT-K2305B GCT-K .182.1.18.07.2016 © ASP AG...
-
Seite 3: Inhaltsverzeichnis
Inhalt: 1. Wichtige Sicherheitshinweise 2. Packungsinhalt 3. Hinteransicht der Kamera 4. Installation 1. Anbringen des Objektivs 5. Steuerungsstick 6. Bildschirmmenü 1. LENS (OBJEKTIV) 2. EXPOSURE (BELICHTUNG) 3. WHITE BAL (WEISSABGL.) 4. BACKLIGHT (GEGENLICHT) 5. DNR (Digital Noise Reduction) 6. DAY/NIGHT (TAG/NACHT) 7. -
Seite 4: Packungsinhalt
Wenn dieses Produkt nicht einwandfrei funktioniert, wenden Sie sich an den nächstgelegenen Kundendienst. Zerlegen oder modifizieren Sie dieses Produkt nie in irgendeiner Weise. (GRUNDIG haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht wurden.) Zur Vermeidung von Bränden oder Stromschlägen darf dieses Gerät keiner Feuchtigkeit ausgesetzt werden. -
Seite 5: Installation
Vermeiden Sie feuchte und staubige oder rußige Standorte. Um Personen- und Sachschäden zu vermeiden, stellen Sie sicher, dass das Gerät sicher und fest angebracht ist. (GRUNDIG haftet nicht für Schäden, die durch falsch montierte Geräte entstanden sind.) Wenn Sie den Installationsort des Gerätes verändern möchten, entfernen Sie zuerst die Stromversorgung und bringen Sie das Gerät dann, wie in der Montageanleitung... -
Seite 6: Bildschirmmenü
- SET UP-Joystick drücken: Zugriff auf den Menümodus oder Auswahl-Bestätigung. - AUF / AB: Anwählen des gewünschten Menüs. - LINKS / RECHTS: Anwählen eines Wertes im gewählten Menü und verändern der Einstellungen. 6. Bildschirmmenü 1. Drücken Sie den SET UP-Joystick, um in das Bildschirm-Menü zu gelangen. 2. -
Seite 7: Lens (Objektiv)
MOTION: Diese Funktion dient zur Erkennung von sich bewegenden Objekte im Überwachungsbereich. SYSTEM: Konfiguriert weitere Funktionen bezüglich der Kamera. EXIT: Hier können Sie das Menü wieder verlassen. 6.1. LENS (OBJEKTIV) Hier können Sie die Einstellung des Objektivs vornehmen. LENS [DC, MANUAL] : Wenn Sie ein Objektiv mit manueller Blende benutzen, stellen Sie diesen Menü-Punkt bitte auf MANUAL. -
Seite 8: White Bal (Weissabgl.)
- SPEED [für 25 fps: 1/25~1/30,000 / für 30 fps: 1/30~1/30,000]: Stellen Sie die Helligkeit des Bildes ein, indem Sie die Geschwindigkeit des Shutters wählen. SENS-UP [x2~x32] : Durch diese Funktion erhalten Sie klare Bilder bei Nacht oder schwachen Lichtverhältnissen. AGC [0~20] : Diese Funktion wird verwendet, um hellere Bilder zu produzieren. -
Seite 9: Backlight (Gegenlicht)
Beleuchtung dramatisch ändert, kann der Weißabgleich instabil werden. 6.4. BACKLIGHT (GEGENLICHT) Um schwierige Lichverhältnisse zu überwinden, verfügt diese GRUNDIG Kameras über verschiedene Optionen zur Verbesserung der Bildqualität. Diese Funktion wird für die Gegenlichtkompensation verwendet. Bitte wählen Sie zwischen OFF, WDR, BLC, und HLC aus. -
Seite 10: Dnr (Digital Noise Reduction)
WDR: Die WDR-Funktion (Wide Dynamic Range) dient dazu, übermäßiges Licht innerhalb des Bildrahmens zu korrigieren, damit ein brauchbares Bild erzeugt werden kann. Wenn das Bild gleichzeitig helle und dunkle Bereiche aufweist, werden beide Bereiche deutlich und klar dargestellt. Wenn Sie WDR auswählen, erscheint ein Untermenü. - Seite 11 > SMART IR [0~20] : Diese Option steuert die IR-LEDs (Hellanteil-Basis). Eine Sättigung ist nicht zu erwarten, das Bild wird aber möglicherweise dunkler. > EXTERN S / W [HIGH, LOW]: Stellen Sie hier den externen Schalter auf HIGH oder LOW. >...
-
Seite 12: Image (Bild)
> SMART IR: Diese Option steuert die IR- LEDs (Hellanteil-Basis). Eine Sättigung ist nicht zu erwarten, das Bild wird aber möglicherweise dunkler. 6.7. IMAGE (BILD) Hier können Sie die Bildqualität mit Hilfe verschiedener mehreren Einstellmöglichkeiten optimieren. SHARPNESS [1 ~ 20] : Erhöhen Sie den Schärfeeindruck des Bildes durch eine digitale Kantenanhebung. - Seite 13 DEFOG [ON, OFF] : Diese Funktion kann die Bildqualität bei nebeligen oder dunstigen Wetterbedingungen verbessern. Wenn Sie ON auswählen, er scheint ein Untermenü. Stellen Sie hier die Position, die Größe und die Stärke der Funktion ein. - MODE [AUTO, MANUAL] : Bitte wählen Sie einen Modus für die DEFOG-Funktion aus (DEFOG = Entnebeln).
-
Seite 14: Motion (Bewegung)
- ZONE NUM [0 ~ 15]: Wählen Sie eine Privatzone aus den 15 Privatzonen aus und stellen Sie die Optionen unten für die ausgewählte Privatzone ein. - ZONE DISP [ON, OFF]: Wählen Sie ON, um Privatzonen zu aktivieren, und drücken Sie OFF, um Masken zu deaktivieren. -
Seite 15: System (System)
6.9. SYSTEM (SYSTEM) Hier können Sie weitere Funktionen der Kamera einstellen. COM.: Wenn Sie COM im Menü SYSTEM wählen, wird ein Untermenü angezeigt. Dort können Sie den Kommunikationstatus bei der Steuerung der Kamera über ein externes Steuergerät einstellen. - CAM ID (0~255): Legen Sie die Kamera-Nummer für die RS-485-Verbindung fest. - BAUDRATE (2400, 4800, 9600, 57600, 115200): Stellen Sie die Geschwindigkeit für die Datenübertragung der Kamera für die RS-485-Verbindung ein. -
Seite 16: Exit (Verlassen)
COLORBAR [OFF, ON] : Überprüfen Sie hier den aktuellen Zustand des Monitors mit Hilfe des Farbbalkens. RESET [ON↓] : Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt. 6.10. EXIT (VERLASSEN) Verlassen der Menüeinstellungen. Deutsch... -
Seite 17: Eg-Konformitätserklärung
EG-Konformitätserklärung 2 Megapixel Full HD-TVI Boxkamera ICR WDR GCT-K2305B Es wird hiermit bestätigt, dass die Produkte in der serienmäßigen Ausführung folgenden einschlägigen Bestimmungen entsprechen: EG-EMV Richtlinie 2004/108/EG Angewendete harmonisierte Normen und technische Spezifikationen: EN 55022: 2010 / AC: 2011 EN 61000-3-2: 2014... -
Seite 18: Lens Mounting
4. Installation Do not install this product in a location subject to high temperature (over 55°C), low temperature (below -25°C), or high humidity. Doing so may cause fire or electric shock. Keep out of direct sunlight and heat radiation sources. This may cause fire. Do not install the unit in humid, dusty or sooty locations. - Seite 19 6. OSD Menu 1. Press the SET UP stick to access the menu mode. 2. Select the desired feature by using UP/DOWN. 3. If there is a setting for this feature on the right side of the screen, use LEFT/RIGHT to switch between the settings and confirm your choice by pressing the stick.
- Seite 20 - DC [INDOOR, OUTDOOR, DEBLUR]: You can select a mode depending on the installation environment. - MANUAL [NORMAL, DEBLUR]: You can select a mode depending on the installation environment. 6.2. EXPOSURE This function is used to control the light exposure. BRIGHTNESS [0~20] : Sets the value of auto exposure operations.
- Seite 21 6.4. BACKLIGHT To overcome difficult light situations, this GRUNDIG camera features different options to improve the image quality. You can choose between HLC, BLC, WDR, OFF. This function is used for backlight compensation. Please choose from OFF, WDR, BLC and HLC.
- Seite 22 HLC (High Light Compensation): This function is used to surpress or mask a strong light source (for example, headlights of cars during night-time) so that other subjects can be seen in more detail. - LEVEL: Adjust the brightness level from which on the light source is to be masked out.
- Seite 23 NOTE: If the DNR function is used, the cancellation of the noise will be excellent. The higher the compensation proportion is raised, the better the effect of noise cancellation will be, but a ghost effect may also occur. 6.6. DAY/NIGHT This function is used to improve the camera's sensitivity at night or when the brigthness level of the ambient environment is low.
