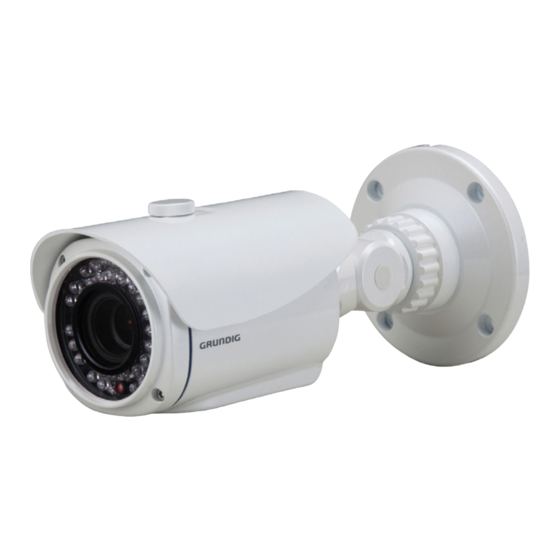

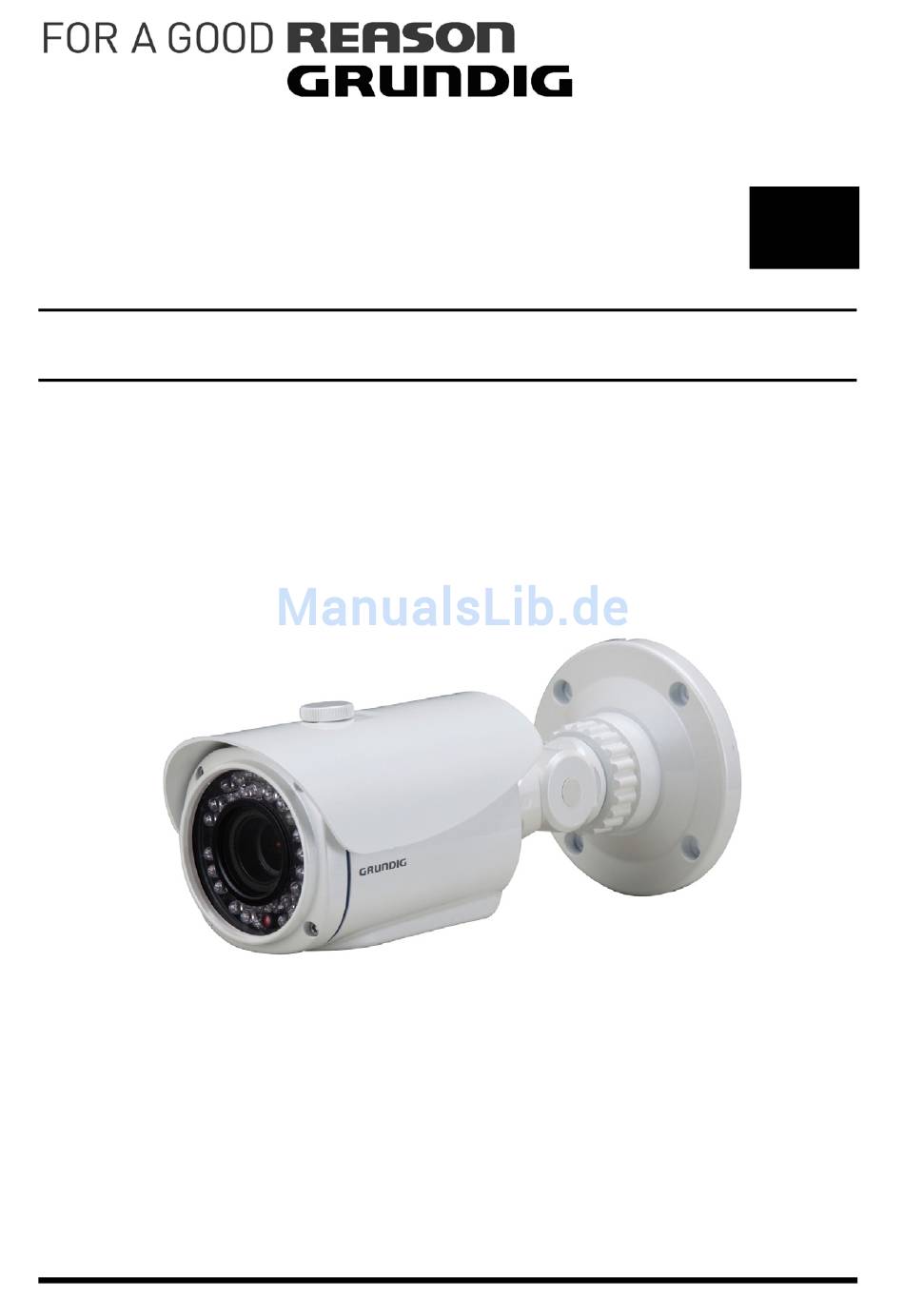

- Seite 1 Bedienungsanleitung Analoge Kameras GCA-B2357T 1/3" CCD Zylinderkamera AFZ 3,8~38 mm ICR 35 IR LED 700L ext. adj. GCA-B2357T.94.1.20.06.2013 © ASP AG...
-
Seite 3: Inhaltsverzeichnis
Inhalt: 1. Wichtige Sicherheitshinweise 2. Packungsinhalt 3. Installation 4. Benennung der Teile 5. Steuerungsstick 1. Bildschirmmenü-Steuerung 2. Zoom- und Fokuseinstellung 6. Bildschirmmenü 1. FOCUS (FOKUS) 2. EXPOSURE (BELICHTUNG) 3. WHITE BAL (WEISSABGLEICH) 4. DAY&NIGHT (TAG/NACHT) 5. BACKLIGHT (GEGENLICHT) 6. DNR (Digital Noise Reduction) (RAUSCHUNTERDRÜCKUNG) 7. -
Seite 4: Packungsinhalt
Vermeiden Sie feuchte und staubige oder rußige Standorte. Um Personen- und Sachschäden zu vermeiden, stellen Sie sicher, dass das Gerät sicher und fest angebracht ist. (GRUNDIG haftet nicht für Schäden, die durch falsch montierte Geräte entstanden sind.) Wenn Sie den Installationsort des Gerätes verändern möchten, entfernen Sie zuerst die Stromversorgung und bringen Sie das Gerät dann, wie in der Montageanleitung... -
Seite 5: Benennung Der Teile
4. Benennung der Teile 5. Steuerungsstick 5.1. Bildschirmmenü-Steuerung - SET UP-Joystick drücken: Zugriff auf den Menümodus oder Auswahl-Bestätigung. - AUF / AB: Anwählen des gewünschten Menüs. - LINKS / RECHTS: Anwählen eines Wertes im gewählten Menü und verändern der Einstellungen. 5.2. -
Seite 6: Bildschirmmenü
6. Bildschirmmenü 1. Drücken Sie den SET UP-Joystick, um in das Bildschirm-Menü zu gelangen. 2. Wählen Sie die gewünschte Funktion mit Hilfe der AUF/AB-Bewegung des Joysticks aus. 3. Wenn sich auf der rechten Seite des Bildschirms eine Einstellung für diese Funktion befindet, bewegen Sie den Joystick nach LINKS/RECHTS, um zwischen den Einstellungen zu wechseln und bestätigen Sie Ihre Wahl durch Drücken des Joysticks. - Seite 7 FOCUS MODE [AUTO, INTERVAL, MANUAL, ONE-PUSH] : - AUTO: Der Fokus ist permanent eingeschaltet. Erhöhen oder verringern Sie den optischen Zoom (ZOOM) oder den digitalen Zoom (D-ZOOM), indem Sie den Joystick nach oben/unten bewegen. Wenn Sie den D-ZOOM einschalten (ON), wird der digitale Zoom aktiviert, sobald der optische Zoom sein Ende erreicht.
-
Seite 8: Exposure (Belichtung)
6.2. EXPOSURE (BELICHTUNG) Diese Funktion dient zur Steuerung der Belichtung. BRIGHTNESS [0~100] : Setzt den Wert für die automatische Belichtung. Wenn Sie den Wert erhöhen, wird der Bildschirm heller. SHUTTER [x265, x128, x64, x32, x24, x16, x14, x12, x10, x8, x6, x4, x2, AUTO, OFF, FLK, 1/250, 1/500, 1/1000,1/2000, 1/5000, 1/10000, 1/20000, 1/50000, 1/100000] : Sie können hier die Helligkeit des Bildes steuern, indem Sie die Verschlusszeit einstellen. -
Seite 9: White Bal (Weissabgleich)
6.3. WHITE BAL (WEISSABGLEICH) Diese Funktion dient zur Steuerung des Weißabgleichs bei unterschiedlichen Lichtverhältnissen. Durch die Einstellung dieser Funktion wird die Kamera für eine korrekte und natürliche Farbwiedergabe kalibriert. MODE [ATW, AWB, AWC→SET, INDOOR, OUTDOOR, MANUAL] : - ATW: Wählen Sie diesen Modus aus, wenn die Farbtemperatur sich zwischen 1800˚K und 10500˚K befindet. - Seite 10 MODE [AUTO, COLOR, BW, EXTERNAL] : - AUTO: Dieser Modus schaltet auf "Farbe" in einer normalen Umgebung, und schaltet auf "Schwarz/Weiß", wenn die Raumbeleuchtung gering ist. Zum Einrichten der Schaltzeit für den automatischen Modus, drücken Sie den SET UP-Joystick. Sie können das BURST- Signal im Schwarz/Weiß-Modus ein- oder ausschalten (ON/OFF).
-
Seite 11: Backlight (Gegenlicht)
- H. START (0~14): Hier können Sie die seitliche Startposition des Bereichs einstellen. - V. START (0~14): Hier können Sie die Startposition des Bereichs von oben einstellen. - WIDTH (0~15): Hier können Sie die horizontale Größe des Bereichs einstellen. - HEIGHT (0~15): Hier können Sie die vertikale Größe des Bereichs einstellen. Anmerkung: Wenn die SMART IR-Einstellung eingeschaltet ist, können D-WDR, HSBLC und BLC im Schwarz/Weiß-Modus (BW) nicht verwendet werden, sondern nur im Farbmodus... -
Seite 12: Dnr (Digital Noise Reduction) (Rauschunterdrückung)
Hier können Sie den BLC-Bereich einstellen. > H. START (0~14): Hier können Sie die Startposition des Bereichs von links einstellen. > V. START (0~14): Hier können Sie die Startposition des Bereichs von oben einstellen. > WIDTH (0~15): Hier können Sie die horizontale Größe des Bereichs einstellen. -
Seite 13: Image Adj (Bildanpassung)
3DNR MODE [OFF, ON, SMART] : - OFF: Deaktiviert. - ON: Das Kompensationsverhältnis wird unter dem Menüpunkt 3DNR LEVEL von 0 bis 255 einstellbar sein. - SMART: Der DNR-Pegel wird automatisch geändert, entsprechend der Bewegung. Das Kompensationsverhältnis ist unter 3DNR LEVEL von 0 bis 255 einstellbar. 3DNR LEVEL [0~255] : Bitte schauen Sie sich hierzu die Erklärungen zu SMART und ON unter 3DNR MODE 3DNR SENSE [0~100] :... -
Seite 14: Special (Spezial)
FREEZE [OFF, ON] : Die FREEZE-Funktion dient dazu, das Bild der Kamera einzufrieren. REVERSE [OFF, H-REV, HV-REV, V-REV] : Spiegelt das Bild horizontal, vertikal oder in beide Richtungen. NEGATIVE [OFF, ON] : Diese Funktion dient zum Umkehren der Farben im Bild. SHARPNESS [0~31] : Diese Funktion wird verwendet, um die Schärfe des Kamerabildes einzustellen. -
Seite 15: Comm Adj (Kommunikationseinstellungen)
6.8.1. CAM TITLE (Kameratitel) Hier können Sie der Kamera eine eigene Bezeichnung geben. Ihnen stehen für den Kamera-Titel bis zu 20 alphanumerische oder spezielle Zeichen zur Verfügung. Durch Bewegung des Joysticks in die vier Richtungen können Sie zwischen den alphanumerischen Zeichen wechseln. Drücken Sie den SET UP-Joystick, um ein gewünschtes Zeichen auszuwählen. - Seite 16 AREA MODE [OFF, ON] : Wählen Sie ON (=Ein), um die Bewegungserkennungsbereiche einstellen und aktivieren zu können. AREA SEL [AREA 1~4] : Wählen Sie einen Überwachungsbereich aus den 4 Bereichen aus und nehmen Sie die unten aufgeführten Einstellungen für den ausgewählten Überwachungsbereich vor.
- Seite 17 MODE [OFF, ON] : Wählen Sie ON (=Ein), um die Privatzonen- Bereiche einstellen und aktivieren zu können. MASK SEL [AREA1~8] : Wählen Sie einen Privatzonenbereich aus den 8 Privatzonen aus und nehmen Sie die unten aufgeführten Einstellungen für den ausgewählten Privatzonenbereich vor. MASK DISPLAY [ON, OFF] : Wählen Sie ON (=Ein), um die Einstellung für die ausgewählte Privatzone zu aktivieren.
- Seite 18 MASK RESET [ON, OFF] : Wenn Sie ON auswählen, wird die Privatzone auf eine bestimmte Größe reduziert und in die Mitte des Bildschirms gezogen. 6.8.6. OSD DISPLAY (Bildschirm-Anzeige) Diese Funktion dient dazu, festzulegen welche Informationen auf dem Bildschirm angezeigt werden. CAM ID [ON, OFF] : Die RS-485-Kommunikationsadresse wird angezeigt.
-
Seite 19: Reset (Zurücksetzen)
H. CENTER [-128~127] : Wählen Sie den Pegel für die horizontale Mitte für die Shading-Korrektur. Wenn Sie den Wert von H. CENTER und V. CENTER ändern, wird der Mittelpunkt verschoben. V. CENTER [-128~127] : Wählen Sie den Pegel für die vertikale Mitte für die Shading-Korrektur. Wenn Sie den Wert von H. - Seite 20 6.9. RESET (ZURÜCKSETZEN) Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt. 6.10. EXIT (BEENDEN) Verlassen der Menüeinstellungen. Deutsch...
- Seite 21 Technische Daten GCA-B2357T Bildaufnahmeelement 1/4" CCD Sony 960H Ex-view HAD II Abtastsystem PAL, 50Hz, 625 TVL(V), 2:1 Inter Line Transfer Effektive Bildpunkte 976(H) x 582(V) Auflösung 650 (H) Linien Farbe, 700 (H) Linien SW Farbe/SW Automatisch, Farbmodus, mit schwenkbarem IR-Sperr-Filter...
-
Seite 22: Abmessungen
Abmessungen Deutsch... -
Seite 23: Eg-Konformitätserklärung
EG-Konformitätserklärung GCA-B2357T 1/3" CCD Zylinderkamera AFZ 3,8~38 mm ICR 35 IR LED 700L ext. adj. Es wird hiermit bestätigt, dass die Produkte in der serienmäßigen Ausführung folgenden einschlägigen Bestimmungen entsprechen: EG-EMV Richtlinie 2004/108/EG Angewendete harmonisierte Normen und technische Spezifikationen: EN 55022: 2010...
