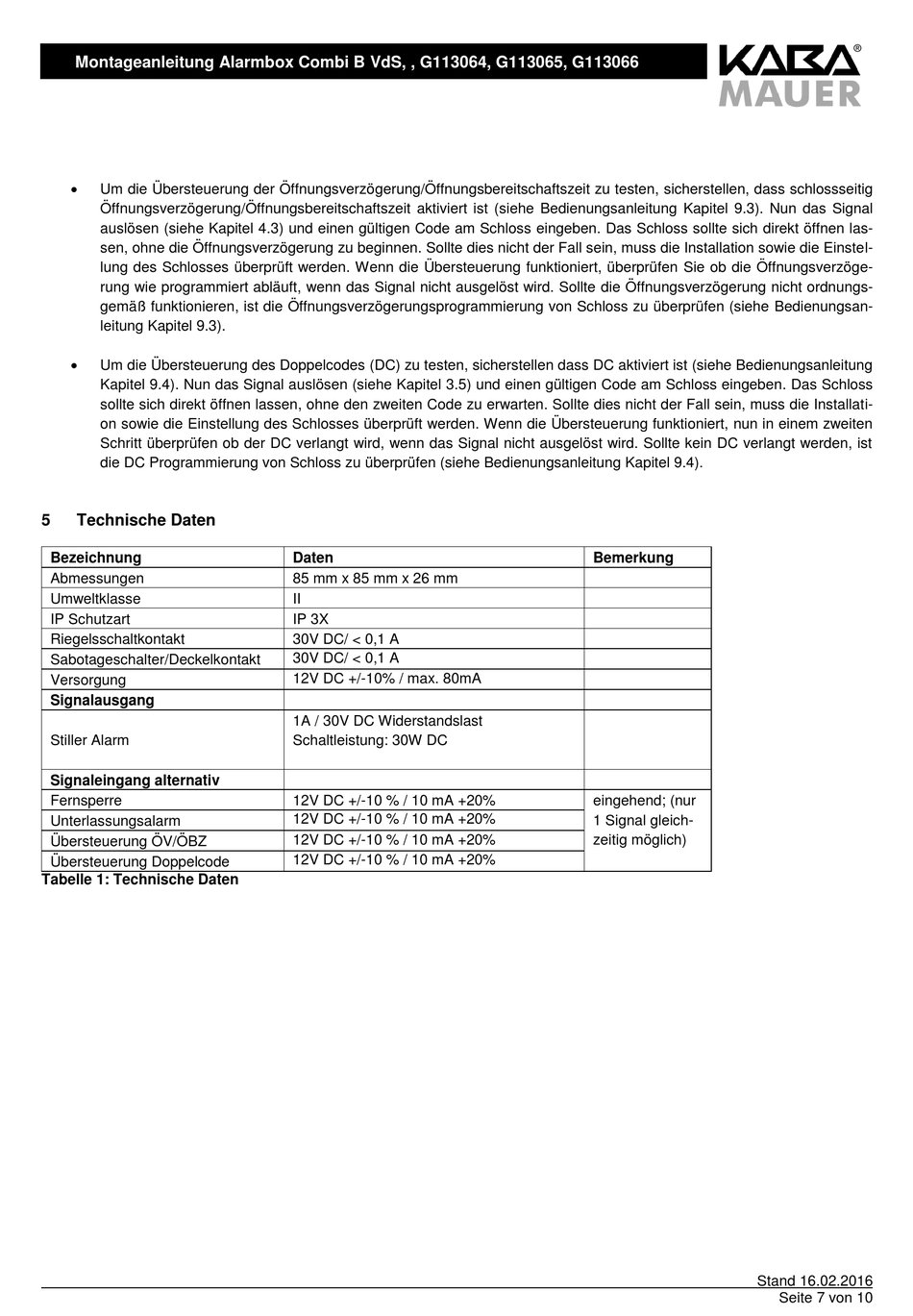

Montageanleitung Alarmbox Combi B VdS, , G113064, G113065, G113066
Um die Übersteuerung der Öffnungsverzögerung/Öffnungsbereitschaftszeit zu testen, sicherstellen, dass schlossseitig
Öffnungsverzögerung/Öffnungsbereitschaftszeit aktiviert ist (siehe Bedienungsanleitung Kapitel 9.3). Nun das Signal
auslösen (siehe Kapitel 4.3) und einen gültigen Code am Schloss eingeben. Das Schloss sollte sich direkt öffnen las-
sen, ohne die Öffnungsverzögerung zu beginnen. Sollte dies nicht der Fall sein, muss die Installation sowie die Einstel-
lung des Schlosses überprüft werden. Wenn die Übersteuerung funktioniert, überprüfen Sie ob die Öffnungsverzöge-
rung wie programmiert abläuft, wenn das Signal nicht ausgelöst wird. Sollte die Öffnungsverzögerung nicht ordnungs-
gemäß funktionieren, ist die Öffnungsverzögerungsprogrammierung von Schloss zu überprüfen (siehe Bedienungsan-
leitung Kapitel 9.3).
Um die Übersteuerung des Doppelcodes (DC) zu testen, sicherstellen dass DC aktiviert ist (siehe Bedienungsanleitung
Kapitel 9.4). Nun das Signal auslösen (siehe Kapitel 3.5) und einen gültigen Code am Schloss eingeben. Das Schloss
sollte sich direkt öffnen lassen, ohne den zweiten Code zu erwarten. Sollte dies nicht der Fall sein, muss die Installati-
on sowie die Einstellung des Schlosses überprüft werden. Wenn die Übersteuerung funktioniert, nun in einem zweiten
Schritt überprüfen ob der DC verlangt wird, wenn das Signal nicht ausgelöst wird. Sollte kein DC verlangt werden, ist
die DC Programmierung von Schloss zu überprüfen (siehe Bedienungsanleitung Kapitel 9.4).
5
Technische Daten
Bezeichnung
Abmessungen
Umweltklasse
IP Schutzart
Riegelsschaltkontakt
Sabotageschalter/Deckelkontakt
Versorgung
Signalausgang
Stiller Alarm
Signaleingang alternativ
Fernsperre
Unterlassungsalarm
Übersteuerung ÖV/ÖBZ
Übersteuerung Doppelcode
Tabelle 1: Technische Daten
Daten
85 mm x 85 mm x 26 mm
II
IP 3X
30V DC/ < 0,1 A
30V DC/ < 0,1 A
12V DC +/-10% / max. 80mA
1A / 30V DC Widerstandslast
Schaltleistung: 30W DC
12V DC +/-10 % / 10 mA +20%
12V DC +/-10 % / 10 mA +20%
12V DC +/-10 % / 10 mA +20%
12V DC +/-10 % / 10 mA +20%
Bemerkung
eingehend; (nur
1 Signal gleich-
zeitig möglich)
Stand 16.02.2016
Seite 7 von 10
