Montageanleitung Alarmbox Combi B VdS, G113064, G113065, G113066 Inhaltsverzeichnis Beschreibung ..............................3 Systemübersicht ..............................3 Aufbau .................................. 3 Spannungsversorgung ............................... 3 Öffnungsüberwachungslinie .............................. 3 Sabotage- oder Meldelinie ..............................4 Verschlussüberwachungslinie mit dem Hauptriegelkontakt des Schlosses ............... 4 Eingang ..................................... 4 Installation ................................ -
Seite 3: Beschreibung
Montageanleitung Alarmbox Combi B VdS, , G113064, G113065, G113066 Beschreibung Um das Combi B Schloss in ein VdS konformes Einbruchmeldesystem zu integrieren, muss die Combi B Alarmbox verwendet werden. Die Box ermöglicht das Übermitteln einer Bedrohungsmeldung (Stiller Alarm) und die Zustandsmeldung des Schloss- riegels an eine Einbruchmeldeanlage. -
Seite 4: Sabotage- Oder Meldelinie
Montageanleitung Alarmbox Combi B VdS, G113064, G113065, G113066 Sabotage- oder Meldelinie Klemmen: X1.9 bis X1.12 und X2.1 und X2.2, siehe Abbildung 4 Linienwiderstände alternativ R102 oder R104, siehe Abbildung 3 In der Sabotagelinie kann noch ein weiterer Sabotagemelder (extern optional) eingebracht werden. Der Deckelkontakt der Alarmbox ist Bestandteil der Linie. -
Seite 5: Installation
Montageanleitung Alarmbox Combi B VdS, , G113064, G113065, G113066 Installation Zur Installation müssen alle Bestandteile des Systems (Schloss, Eingabeeinheit und Alarmbox) Spannungungsfrei sein. Bitte entfernen Sie dazu gegebenenfalls alle Anschlüsse des Schlosses sowie die Batterien der Bedieneinheit. Die Alarmbox muss spannungslos mit den erforderlichen Linienwiderständen versehen werden. Die Klemmen X1 und X2 (siehe Abbildung 4) zur Einbruchmeldetechnik sind im Auslieferungszustand in Geschlossenposition. -
Seite 6: Stiller Alarm
Montageanleitung Alarmbox Combi B VdS, G113064, G113065, G113066 Stiller Alarm Klemmen: X2.9 und X2.10, siehe Abbildung 4 Linienwiderstand R108, siehe Abbildung 3 Drahtbrücke für Variante A oder alternativ B, an R109 siehe Abbildung 3 (Variante A: Schaltkontakt normally closed; Variante B: Schaltkontakt normally open) Wird der Stille Alarm erstmalig am Schloss eingestellt, so wird der Ausgang zur Kontrolle einmalig für vier Sekunden geschaltet... -
Seite 7: Technische Daten
Montageanleitung Alarmbox Combi B VdS, , G113064, G113065, G113066 Um die Übersteuerung der Öffnungsverzögerung/Öffnungsbereitschaftszeit zu testen, sicherstellen, dass schlossseitig Öffnungsverzögerung/Öffnungsbereitschaftszeit aktiviert ist (siehe Bedienungsanleitung Kapitel 9.3). Nun das Signal auslösen (siehe Kapitel 4.3) und einen gültigen Code am Schloss eingeben. Das Schloss sollte sich direkt öffnen las- sen, ohne die Öffnungsverzögerung zu beginnen. -
Seite 8: Stromlaufplan
Montageanleitung Alarmbox Combi B VdS, G113064, G113065, G113066 Stromlaufplan Abbildung 3: Stromlaufplan Stand 16.02.2016 Seite 8 von 10... -
Seite 9: Anschlussschema

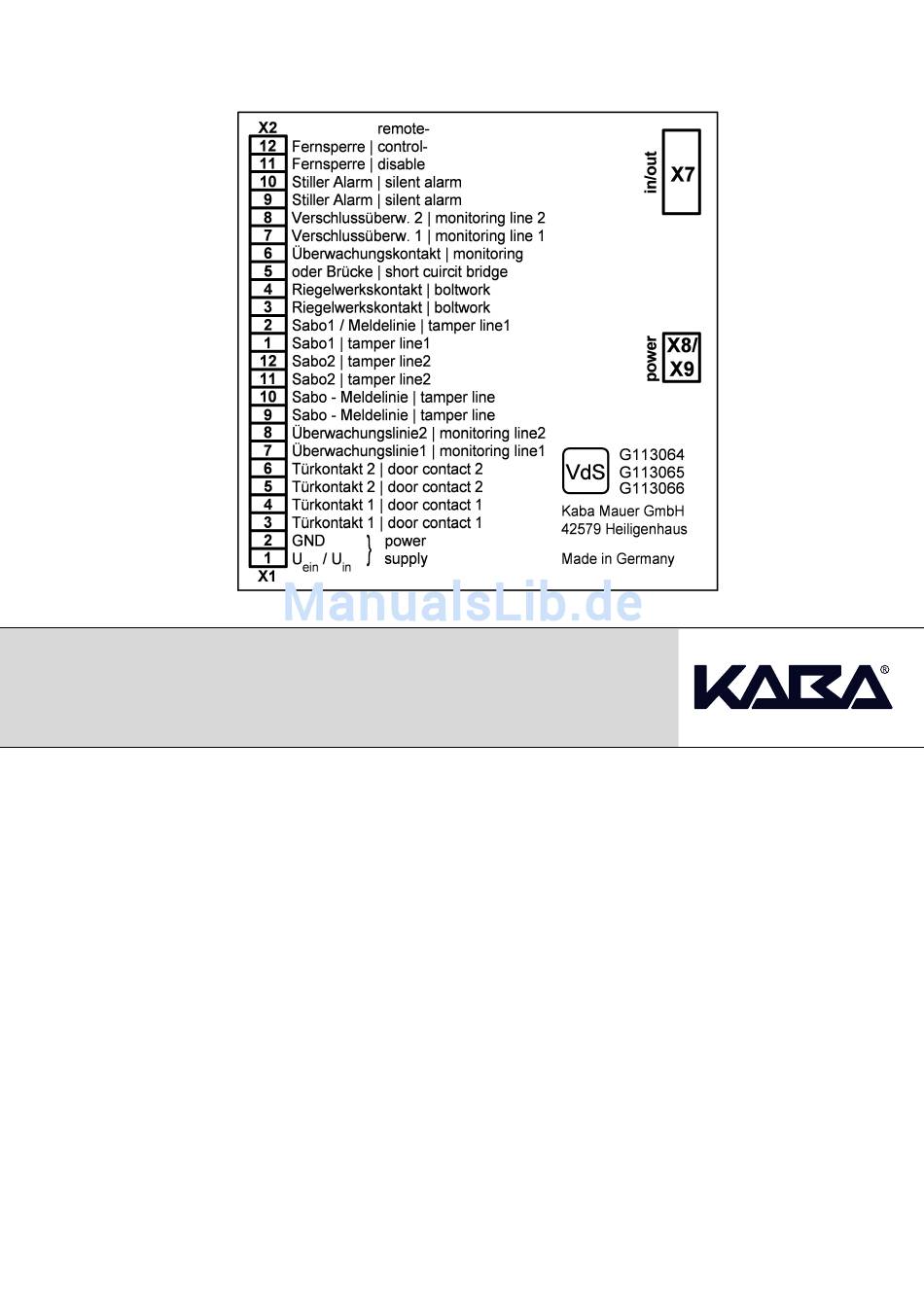

Montageanleitung Alarmbox Combi B VdS, , G113064, G113065, G113066 Anschlussschema: Abbildung 4: Anschlussschema Stand 16.02.2016 Seite 9 von 10... -
Seite 10: Abbildung 5: Bestückungsplan
Montageanleitung Alarmbox Combi B VdS, G113064, G113065, G113066 Abbildung 5: Bestückungsplan Stand 16.02.2016 Seite 10 von 10...
