Montageanleitung Alarmbox Combi B VdS, , G113064, G113065, G113066
1
Beschreibung
Um das Combi B Schloss in ein VdS konformes Einbruchmeldesystem zu integrieren, muss die Combi B Alarmbox verwendet
werden. Die Box ermöglicht das Übermitteln einer Bedrohungsmeldung (Stiller Alarm) und die Zustandsmeldung des Schloss-
riegels an eine Einbruchmeldeanlage. Zusätzlich kann über einen Eingang die Bedienung des Schlosses gesperrt werden.
Schließlich erlaubt die Box die permanente Spannungsversorgung des Schlosses bei entsprechender Versorgung durch die
EMA bzw. ein Netzteil.
2
Systemübersicht

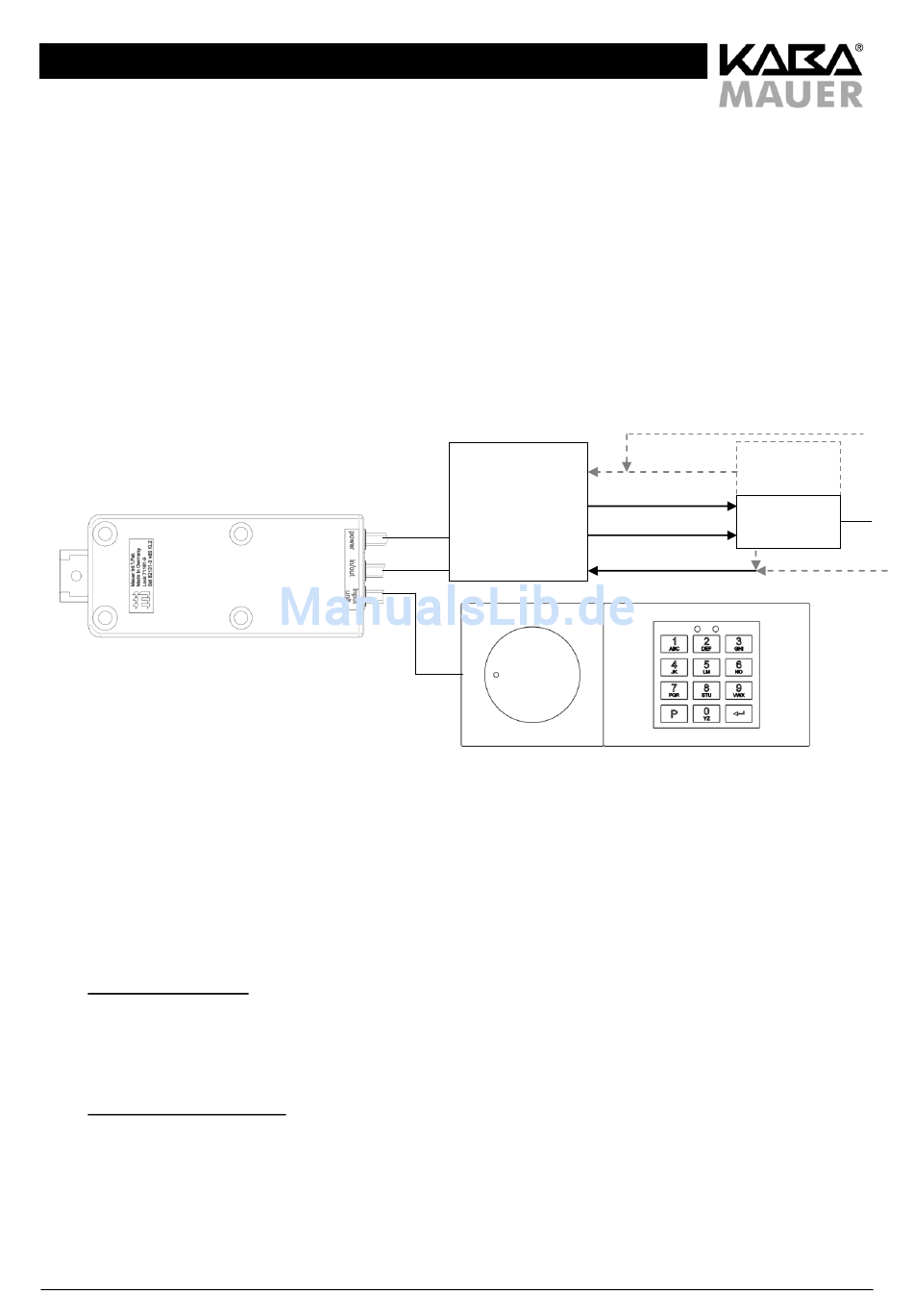

Abbildung 1: Gesamtsystem
3
Aufbau
Die Alarmbox stellt die Ein- und Ausgänge des Schlosses einer nachgeschalteten Einbruchmeldeanlage (EMA) zur Verfügung.
Die Installation und die Inbetriebnahme sollten ausschließlich von autorisiertem Fachpersonal durchgeführt werden. Die separat
einzubringenden Linienwiderstände sind nicht Bestandteil des Lieferumfanges und müssen entsprechend den Vorgaben des
Herstellers der Alarmtechnik eingelötet werden.
3.1
Spannungsversorgung
Klemmen: X1.1 (plus U
) und X1.2 (minus U
ein
Die Spannungsversorgung ist 12V ±10%
Maximale Stromaufnahme 80mA
3.2
Öffnungsüberwachungslinie
Klemmen: X1.3 bis X1.8, siehe Abbildung 4
Linienwiderstände alternativ R101, R103 oder R104, siehe Abbildung 3
Je nach dem Aufbau und der Ausführung des Wertbehältnisses sind die Türkontakte, Überwachungslinien und
Sabotagelinien einschleifbar oder als separate Linien benutzbar.
Alarmbox
, bzw. GND), siehe Abbildung 4
ein
Alternativ:
Unterlassungsalarm, Über-
steuerung ÖV/ÖBZ oder
Übersteuerung Doppelcode
Fernsperre
(Optional)
Riegelschaltkontakt
Stiller Alarm
alternativ: per EMA
9-15 V, max 80 mA
Permanentversorgung
Stand 16.02.2016
EMA
EMA
alternativ: direkt
Seite 3 von 10
