Deutsch
•

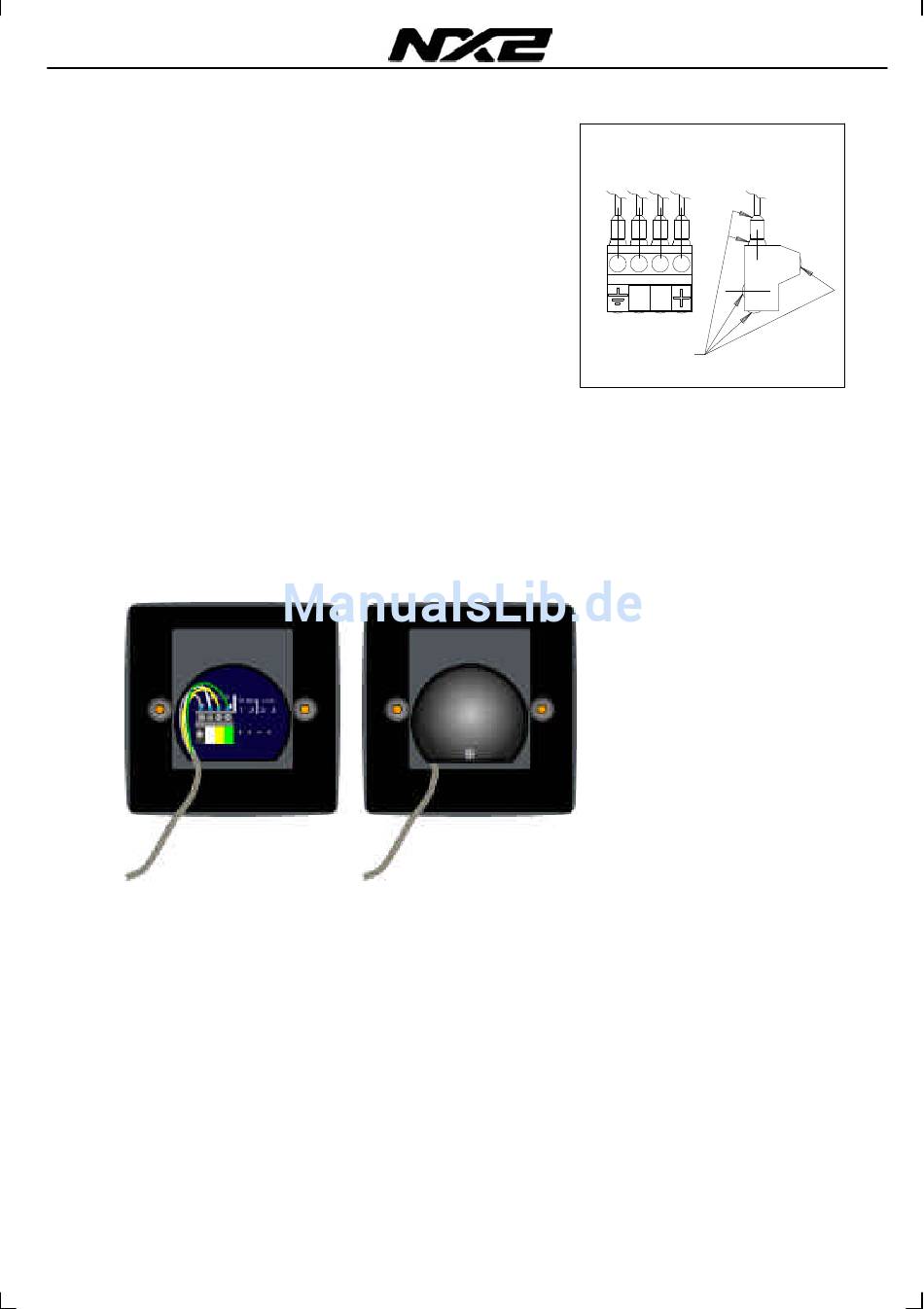

Verlegen Sie das Nexus Kabel
•
Wenn Sie das Nexus Netzwerk-Kabel kürzen
wollen, entfernen Sie den 4-poligen Stecker,
und schneiden das Kabel ab. Entfernen Sie
ca. 35mm des Kabelmantels. Entfernen Sie
ca. 6mm der Isolierung der 3 isolierten Adern.
Pressen Sie auf alle 4 Adern mit einer
Flachzange Adernendhülsen auf.
•
Stecken Sie die 4 Adern entsprechend der
Farbgebung wieder in den 4-poligen Stecker.
Fetten Sie die Anschlüsse wie dargestellt mit
Silikon-Paste ein.
•
Fetten Sie die Anschlussnadeln des Gerätes mit Silikon-Paste ein und stecken Sie
den 4-poligen Spezialstecker auf die Nadeln. Drücken Sie das Kabel in die
Kabelführung.
•
Befestigen Sie die Abdeckung der Instrumentenrückseite mit Hilfe der
Befestigungsschraube.
Achtung: Das Einfetten mit Silikon-Paste ist notwendig, um Korrosion zu vermeiden.
Die Installation Ihres Anzeigegerätes ist fertig !
Silicon paste
3-12
SPEED
