BAU- UND BEDIENUNGSANLEITUNG
1
Best.-Nr.: 75957
Version 1.0
Stand: Oktober 2007

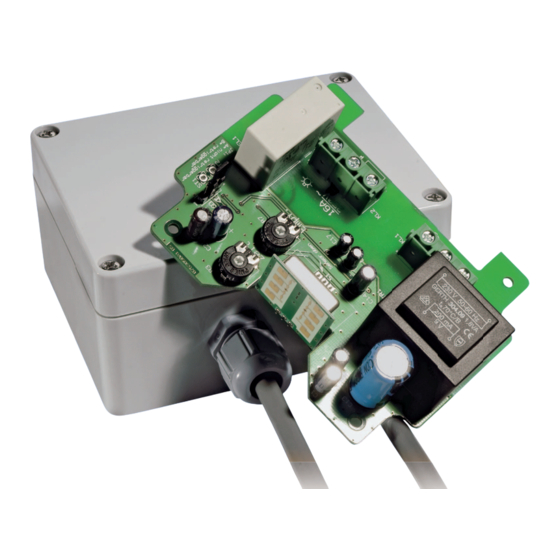

Radar-Bewegungsmelder
RBM 100
Technischer Kundendienst
Für Fragen und Auskünfte stehen Ihnen unsere qualifizierten technischen Mitarbeiter gerne zur Verfügung.
ELV • Technischer Kundendienst • Postfach 1000 • D-26787 Leer
Reparaturservice
Für Geräte, die aus ELV-Bausätzen hergestellt wurden, bieten wir unseren Kunden einen Reparaturservice an.
Selbstverständlich wird Ihr Gerät so kostengünstig wie möglich instand gesetzt. Im Sinne einer schnellen Ab-
wicklung führen wir die Reparatur sofort durch, wenn die Reparaturkosten den halben Komplettbausatzpreis nicht
überschreiten. Sollte der Defekt größer sein, erhalten Sie zunächst einen unverbindlichen Kostenvoranschlag. Bitte
senden Sie Ihr Gerät an:
ELV • Reparaturservice • Postfach 1000 • D-26787 Leer
ELV Elektronik AG • Postfach 1000 • D-26787 Leer
Telefon 0491/600888 • Telefax 0491/6008-244
BAU- UND BEDIENUNGSANLEITUNG
Werbung
Verwandte Anleitungen für elv RBM 100
Inhaltszusammenfassung für elv RBM 100
- Seite 1 ELV • Technischer Kundendienst • Postfach 1000 • D-26787 Leer Reparaturservice Für Geräte, die aus ELV-Bausätzen hergestellt wurden, bieten wir unseren Kunden einen Reparaturservice an. Selbstverständlich wird Ihr Gerät so kostengünstig wie möglich instand gesetzt. Im Sinne einer schnellen Ab- wicklung führen wir die Reparatur sofort durch, wenn die Reparaturkosten den halben Komplettbausatzpreis nicht...
-
Seite 2: Allgemeines
BAU- UND BEDIENUNGSANLEITUNG Radar-Bewegungsmelder RBM 100 Der im 24-GHz-Mikrowellenbereich nach dem Dopplerprinzip arbeitende Radar-Bewegungsmelder dient zur Detektion bewegter Objekte, unabhängig von deren Temperatur. Im Gegensatz zu IR-Bewegungsmeldern kann eine unsichtbare Montage (z. B. hinter Abdeckplatten) erfolgen, da Radarsensoren Materie durchstrahlen. - Seite 3 Lebewesen (Menschen, Tiere): keine Durchstrahlung, Beugung, Die komplette Elektronik des Radar-Bewegungsmelders Absorption und Reflexion RBM 100 ist in einem spritzwassergeschützten Gehäuse (IP 65) untergebracht. Je nach Anwendung kann der Sen- Metall: keine Durchstrahlung, volle Reflexion sor in drei verschiedenen Positionen eingebaut werden, so...
- Seite 4 Bedarf nach außen geführt werden (un- bedingt VDE- und Sicherheitsvorschriften beachten!). Schaltung Das Schaltbild des Radar-Bewegungsmelders RBM 100 ist in Abbildung 2 dargestellt. Der eigentliche Radarsensor IPM-365 (links im Schaltbild) besitzt nur 3 Anschlüsse, bestehend aus Schaltungsmasse, Versorgungsspannung und dem Doppler-Signalausgang.
- Seite 5 Wicklung des Netztransformators TR 1 gelangt. Da der Relais. Netztrafo dauerkurzschlussfest ist, wird keine Netzsicherung Der Q-Ausgang von IC 5 B steuert über den Basisspannungs- benötigt. Ansicht der fertig bestückten Platine des RBM 100 mit zugehörigem Bestückungsplan von der Oberseite BAU- UND BEDIENUNGSANLEITUNG...
- Seite 6 Am Bauteil ist die Polarität einfach am längeren Anodenan- Der größte Teil der Elektronik des Radar-Bewegungsmelders schluss (+) zu erkennen. RBM 100 ist in SMD-Ausführung realisiert und bereits werk- Im nächsten Arbeitsschritt sind die beiden Schraubklemmen seitig vorbestückt. Da von Hand nur noch wenige Komponen- KL 1 und KL 2 zu bestücken.
- Seite 7 BAU- UND BEDIENUNGSANLEITUNG Stückliste: Radar-Bewegungsmelder RBM 100 Widerstände: 470 /SMD/0603 2,7 k /SMD/0603 3,3 k /SMD/0603 4,7 k /SMD/0603 R11, R12 10 k /SMD/0603 R8, R14, R17, R19 22 k /SMD/0603 R 6, R16 47 k /SMD/0603 R1, R13 100 k /SMD/0603...
- Seite 8 Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik- Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/600888 • Telefax 0491/6008-244 BAU- UND BEDIENUNGSANLEITUNG...
